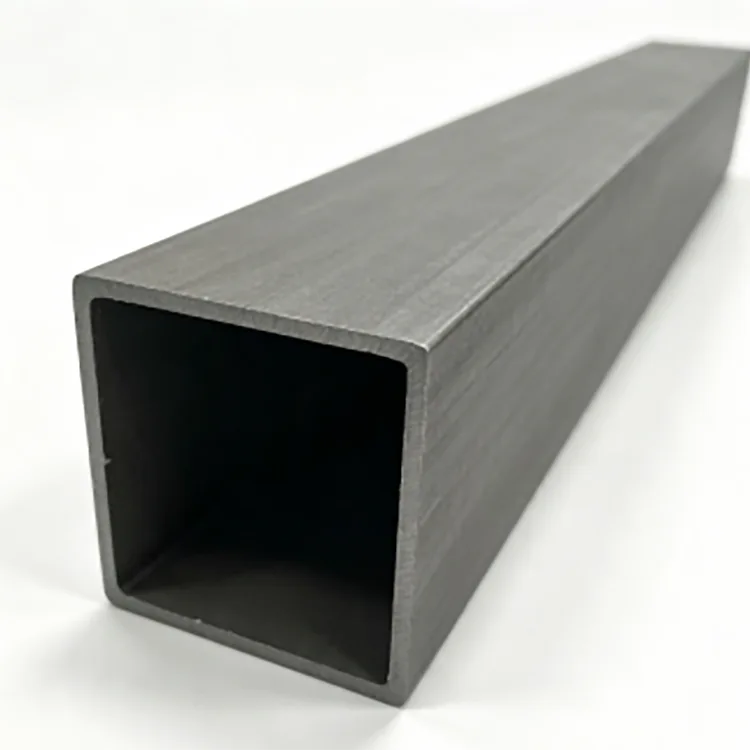

Tarkkuusteräs suorakulmainen putki

Precision Steel Right-Angle Tube on kehitetty sovelluksiin, joissa perinteisen neliömäisen tai suorakaiteen muotoisen putken geometria ei ole tarpeeksi tarkka lopullista kokoonpanoa varten.

Näkyvästi pyöristetyn kulman sijaan leikkaus muodostetaan määritellyksi 90° kulmaprofiiliksi. Tämä helpottaa vierekkäisten osien kohdistamista, suorien visuaalisten viivojen ylläpitämistä ja valmistettujen kehysten valmiiden mittojen hallintaa.

Putki on valmistettu hiiliteräksestä Q235B tai Q355B progressiivisella kylmämuovauksella, suurtaajuushitsauksella, mitoitus-, oikaisu- ja tarkkuusleikkauksella. Valmistusprosessissa keskitytään kulmageometriaan, seinän paksuuden tasaisuuteen, suoruuteen ja mittojen hallintaan sen sijaan, että valmistetaan vain standardi ontto profiili.

Tämä profiili voi vähentää valmistuksen aikana tarvittavia asennus- ja pintakorjauksia sisätilojen rakennekehyksissä, laitteiden jalustoissa, näyttörakenteissa, telineiden, väliseinien ja koristeellisten teräsrakenteiden osalta.

Tekniset tiedot

Miksi 90° kulmaprofiililla on väliä

Tavanomaisessa ontelossa on normaalisti muovauksen aikana muodostettu pyöristetty ulkokulma. Tämä säde on hyväksyttävä moniin rakennesovelluksiin, mutta siitä voi tulla epämukavaa, kun kaksi osaa joutuvat kohtaamaan tiiviisti tai kun itse kulma jää näkyviin viimeistelyn jälkeen.

Suorakulmaprofiili on tarkoitettu tilanteisiin, joissa kulman geometria vaikuttaa valmistukseen.

Parempi nivelen kohdistus

Määritelty kulmaprofiili helpottaa putken sijoittamista toista suoraa osaa vasten. Runkojen, väliseinien, laiterakenteiden ja arkkitehtonisten teräsrakenteiden parempi kohdistus voi vähentää liiallisen hionta- tai täyttötyön tarvetta.

Yhdenmukaiset mitat

Seinämän paksuutta ja poikkileikkauksen mittoja valvotaan muotoilun ja mitoituksen aikana. Yhdenmukainen geometria on erityisen tärkeää, kun putkea käsitellään automaattisella leikkaus-, poraus-, hitsaus- tai kokoonpanolaitteistolla.

Siistimpi viimeistelty ulkonäkö

Paljaiden teräsrunkojen ja koristerakenteiden suorat reunat ja kontrolloidut kulmat luovat puhtaampia visuaalisia viivoja maalauksen tai jauhemaalauksen jälkeen.

Soveltuu toissijaiseen käsittelyyn

Musta teräspinta toimitetaan ilman galvanoitua pinnoitetta, joten se sopii projekteihin, jotka vaativat omaa maalausta, jauhemaalausta, leivontaviimeistelyä tai muuta pintakäsittelyä.

Valmistusprosessi

Tuotantoreitti on suunniteltu mittojen säätelyn ympärille sen sijaan, että teräksestä muodostetaan pelkkä onteloprofiili.

1. Teräskelan valinta ja valmistelu

Teräs Q235B tai Q355B valitaan vaaditun lujuusluokan ja käyttökohteen mukaan. Saapuva materiaali tarkastetaan ennen muovausta, jotta voidaan vähentää paksuuden ja mekaanisten ominaisuuksien vaihtelua tuotantoerien välillä.

2. Nauhojen valmistelu ja tasoitus

Teräsnauha tasoitetaan ja valmistetaan jatkuvaa muovausta varten. Oikea nauhan kunto on tärkeä, koska jäännösmuodonmuutos voi myöhemmin vaikuttaa kulman tarkkuuteen ja suoruuteen.

3. Progressiivinen kylmämuovaus

Nauha kulkee useiden muovausvaiheiden läpi sen sijaan, että se pakotettaisiin lopulliseen muotoon yhdellä toimenpiteellä.

Muotoilusarja kehittää vähitellen neliön tai suorakaiteen muotoista leikkausta samalla kun ohjataan kulman geometriaa. Tämä on avainvaihe määritellyn suorakulmaisen profiilin saavuttamiseksi.

4. Suurtaajuushitsaus

Kun nauhan reunat on saatettu yhteen, suurtaajuinen induktiohitsaus muodostaa pitkittäisen sauman.

Hitsauksen kuntoa ohjataan materiaalin paksuuden ja tuotantonopeuden mukaan. Hitsauksen laatu on tärkeä, koska liiallinen lämmöntuotto, riittämätön sulatus tai huono reunan valmistelu voivat vaikuttaa valmiiseen putkeen.

5. Mitoitus ja oikaisu

Hitsauksen jälkeen putki kulkee mitoitus- ja oikaisulaitteiden läpi sen lopullisten mittojen ja yleisen suoruuden säätelemiseksi.

Tämä vaihe on erityisen tärkeä tarkkuusvalmistuksessa, koska jopa oikein muotoiltu poikkileikkaus voi aiheuttaa kokoonpanoongelmia, jos valmiissa putkessa on liiallista poikkeamaa pituudellaan.

6. Tarkkuusleikkaus ja loppukäsittely

Valmis putki leikataan vakiopituisiksi 6 m tai räätälöityiksi pituuksiksi 3–12 m.

Tarkkuusleikkaus, viiste, purseenpoisto, viisteys ja poraus voidaan järjestää valmistusvaatimusten mukaan.

7. Tarkastus ja pakkaus

Valmiiden putkien mitat, seinämän paksuus, kulmageometria, suoruus, hitsin kunto, pinnan laatu ja leikkaustarkkuus tarkastetaan ennen pakkaamista.

Pakkaustapa valitaan putken koon, tilausmäärän, kuljetustavan ja asiakkaan purkuolosuhteiden mukaan.

Tehtaan laadunvalvonta

Tarkkuusputkien mittojen tarkastaminen on yhtä tärkeää kuin perusteräslaji.

Tuotannon aikana laadunvalvonta keskittyy kohtiin, jotka voivat suoraan vaikuttaa valmistukseen:

● Materiaalin tarkastus: Q235B- tai Q355B-laatu tarkistetaan tilausvaatimusten mukaisesti.

● Seinämän paksuus: Todellista paksuutta valvotaan määritetyn ±0,1 mm:n toleranssin säilyttämiseksi.

● Poikkileikkauksen mitat: Ulkomitat tarkistetaan mitoituksen jälkeen sen sijaan, että luotaisiin vain muovauskoneen asetuksiin.

● Kulman geometria: 90° profiili ja kulman pystysuuntaisuus tarkastetaan muotopoikkeaman tunnistamiseksi.

● Suoruus: Valmiit pituudet tarkistetaan taipumisen tai vääntymisen varalta, jotka voivat vaikuttaa kehyksen kokoonpanoon.

● Hitsauksen kunto: Pitkittäistä suurtaajuista hitsausta tarkkaillaan näkyvien vikojen ja muovauksen tasaisuuden varalta.

● Päädyn laatu: Leikatut päät tarkastetaan leikkauksen, viisteen tai jäysteenpoiston jälkeen.

● Erän johdonmukaisuus: Tuotantonäytteitä verrataan koko erän aikana nippujen välisten mittavaihtelujen vähentämiseksi.

Projekteissa, joissa tarkastusvaatimukset ovat tiukemmat, mittatarkastuspöytäkirjat ja kolmannen osapuolen tarkastus voidaan järjestää tilauseritelmän mukaan.

Q235B vai Q355B: kumpi sinun pitäisi valita?

Materiaalilaatu tulee valita todellisen rakenteellisen kuormituksen mukaan eikä vain valita korkeampi laatu.

Kantavien rakenteiden lopullisessa materiaalivalinnassa tulee noudattaa rakennelaskelmaa, suunnittelukoodia, liitäntätapaa ja vaadittua turvakerrointa.

Pääsovellukset

Teräsrakenteet sisätiloihin

Käytetään sisätilojen välikerroksissa, väliseinissä, kattotukirakenteissa, näyttelyrakenteissa ja muissa teräsrakenteissa, joissa mittojen tarkkuus ja ulkonäkö ovat tärkeitä.

Laitteiden ja koneiden rungot

Ohjattu poikkileikkausgeometria on hyödyllinen automaatiolaitteiden rungoissa, koneen jalustoissa, kuljettimien kannattimissa, instrumenttirakenteissa ja valmistetuissa laitekoteloissa.

Arkkitehtoniset ja koristeelliset terästyöt

Soveltuu hotellien sisätiloihin, näyttelytiloihin, liiketiloihin, porraskomponentteihin, koristekehyksiin ja puhtaita suoria linjoja vaativiin arkkitehtonisiin teräsrakenteisiin.

Varastohyllyt ja teollisuusalustat

Q235B- tai Q355B-osat voidaan valita kuormitusvaatimusten mukaan varastohyllyille, työasemille, teollisuustasoille ja laitteiden tukirakenteille.

Ei-standardi valmistus

Mukautetut mitat, kiinteät pituudet, reiät, viisteet, viisteet ja muut työstötoimenpiteet voidaan toimittaa, kun putki integroidaan valmistettuun kokoonpanoon.

Tarkkuusteräs suorakulmainen putki vs. tavallinen ontto profiili

Suurin etu ei ole se, että putki korvaa jokaisen tavanomaisen ontelon. Tarkoituksenmukaisempi kulma- ja mittaprofiili voi olla hyödyllinen silloin, kun valmistustarkkuus ja viimeistelty ulkonäkö ovat osa projektin vaatimuksia.

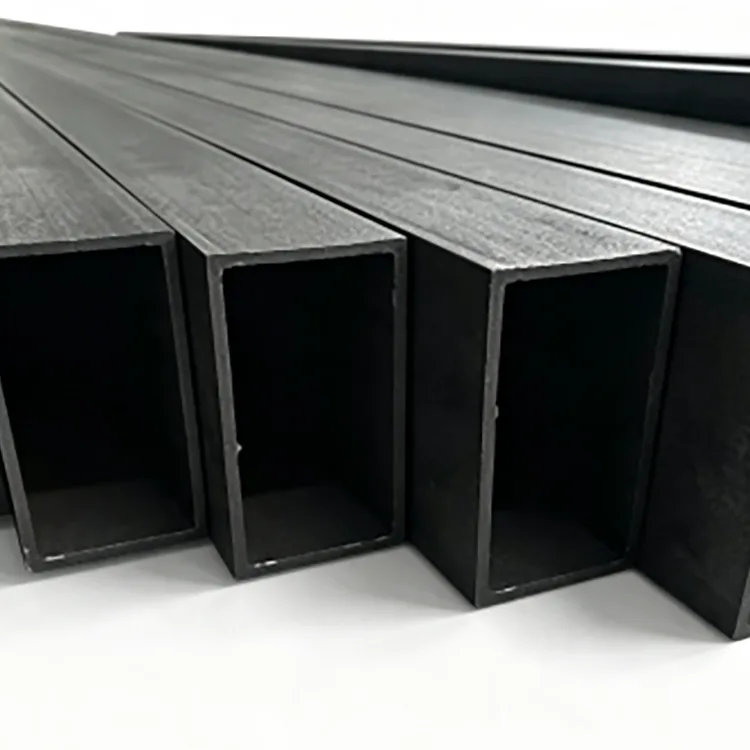

Musta teräspinta ja toissijainen viimeistely

Vakiotuote toimitetaan mustana, pinnoittamattomana teräksenä.

Tämä kokoonpano valitaan usein, kun asiakas aikoo suorittaa pintakäsittelyn valmistuksen jälkeen. Projektista riippuen käytettävissä olevat viimeistelyprosessit voivat sisältää:

● Maalaus

● Jauhemaalaus

● Paistoviimeistely

● Galvanointi

● Muut määritellyt korroosionestokäsittelyt

Ennen pinnoittamista pinta tulee puhdistaa huolellisesti ja valmistella valitun pinnoitusjärjestelmän mukaisesti. Kosteudelle, ulkoilmalle, suolasuihkulle tai syövyttävälle ympäristölle alttiina oleville projekteille tulee määrittää sopiva korroosiosuojajärjestelmä käsittelemättömän mustateräksen käyttämisen sijaan.

Mukautettu käsittely

Putki voidaan toimittaa valmistusvaatimusten mukaan eikä vain vakiopituuksina 6 m.

Saatavilla olevat vaihtoehdot ovat:

● 3–12 m kiinteäpituinen leikkaus

● Tarkkuusleikkaus

● Viistot

● Purseenpoisto

● Viistot

● Esiporaus

● Uudelleenpinnoitus tai galvanointi

● Mukautetut osien mitat

● Mukautettu seinän paksuus

● Erikoiskäsittely piirustusten mukaan

Tarjousta varten ostajien tulee toimittaa vaadittu leikkauskoko, seinämän paksuus, materiaaliluokka, määrä, pituus, pintakäsittely ja mahdolliset koneistuspiirustukset.

Hankinta- ja toimitustiedot

Suunnittelu- ja valmistustilauksissa tärkeimmät tiedot, jotka on vahvistettava ennen ostamista, eivät ole vain ulkomitat.

Ostajien tulee ilmoittaa:

1. Osion koko: neliön tai suorakaiteen muotoiset mitat.

2. Seinän paksuus: vaadittu paksuus ja toleranssi.

3. Teräslaatu: Q235B tai Q355B.

4.Pituus: vakio 6 m tai kiinteät pituudet 3–12 m.

5. Kulmavaatimus: vaaditaan 90° geometria ja toleranssi.

6. Pinta: musta teräs tai toissijainen pintakäsittely.

7. Koneistus: leikkaus, poraus, viiste, viiste tai purseenpoisto.

8. Tarkastus: vakiotehdastarkastus tai ylimääräinen kolmannen osapuolen tarkastus.

Toistuvissa projekteissa saman materiaalilaadun, leikkausmittojen, seinämän paksuuden, käsittelymenetelmän ja tarkastusvaatimusten säilyttäminen auttaa säilyttämään erien välisen johdonmukaisuuden.

Miksi ostaa oikeakulmainen tarkkuusteräsputki Ronghengiltä?

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. käyttää kansainvälistä myyntialustaa, jota tukee Tianjin Gefu Steel ja joka yhdistää teräksen valmistusresurssit vientitoimituksiin.

Yritys sijaitsee Daqiuzhuang Industrial Zone -alueella, Tianjinissa, yhdellä Kiinan suurimmista teräksen tuotantoalueista. Sen tuotevalikoimaan kuuluvat teräsputket, putkiprofiilit, teräsprofiilit, galvanoidut tuotteet ja aurinkosähköasennustuotteet.

Irtotavaraprojekteissa Rongheng tukee räätälöityjä mittoja, kiinteäpituista toimitusta, toissijaista prosessointia, OEM/ODM-vaatimuksia ja projektikohtaisia ​​tarkastuksia. Konsernin vuotuinen terästuotanto- ja myyntivolyymi ylittää 1,3 miljoonaa tonnia, mikä tukee kontti- ja irtotavarahankintoja.

Suurempien tilausten osalta tuotannon ajoitus ja toimitus järjestetään yleensä eritelmien, määrän, käsittelyvaatimusten ja tarkastusehtojen mukaan.

FAQ

Q1. Mitä eroa on Precision Steel Right-Angle -putkella ja tavanomaisella neliömäisellä putkella?

Suurin ero on kulmien geometriassa ja mittojen hallinnassa. Perinteisissä neliömäisissä putkissa on yleensä pyöristetyt kulmat, kun taas tässä tuotteessa on tarkempi 90° kulmaprofiili sovelluksiin, joissa liitosten kohdistus ja ulkonäkö ovat tärkeitä.

Q2. Onko putki saumaton?

Ei. Se on hitsattu ontto profiili, joka on valmistettu progressiivisella kylmämuovauksella, jota seuraa suurtaajuushitsaus. Siksi sitä ei pitäisi kuvata saumattomaksi putkeksi.

Q3. Voidaanko musta teräsputki maalata tai pulverimaalata?

Kyllä. Päällystämätön mustateräspinta voidaan valmistaa maalausta, jauhemaalausta, leivontakäsittelyä tai muita määrättyjä pintakäsittelyjä varten. Ennen pinnoittamista vaaditaan pinnan asianmukainen puhdistus ja esikäsittely.

Q4. Ruostuuko musta teräs varastoinnin aikana?

Kyllä. Käsittelemätön hiiliteräs voi hapettua joutuessaan alttiiksi kosteudelle. Kuivavarastointia suositellaan sisätiloissa, ja putket tulee suojata sateelta, kondensaatiolta ja pitkäaikaiselta kosteudelta ennen pintakäsittelyä.

Q5. Pitäisikö minun valita Q235B vai Q355B?

Q235B soveltuu moniin tavanomaisiin sisäkehyksiin, laiterakenteisiin ja koristeellisiin sovelluksiin. Q355B tulee harkita, kun rakennesuunnittelu vaatii suurempaa materiaalilujuutta tai kun sovellukseen liittyy raskaampaa kuormitusta.

Q6. Mitä pituuksia voit toimittaa?

Vakiopituus on 6 m. Räätälöidyt kiinteät pituudet 3-12 m voidaan järjestää tilausvaatimusten mukaan.

Q7. Voitko leikata, porata, viistää tai viistää putken ennen toimitusta?

Kyllä. Tarkkuusleikkaus, poraus, viisto, jäysteenpoisto ja viiste voidaan järjestää piirustusten tai käsittelyvaatimusten mukaan.

Q8. Mitä tietoja tarjoukseen tarvitaan?

Ilmoita poikkileikkauksen mitat, seinämän paksuus, materiaaliluokka, määrä, vaadittu pituus, pintakäsittely ja muut koneistusvaatimukset. Piirustuksia suositellaan epätyypilliseen käsittelyyn.

Q9. Sopiiko tämä tuote ulkokäyttöön?

Mustaa teräsmallia ei suositella pitkäaikaiseen ulkoilmaan ilman korroosiosuojaa. Ulkotiloissa, kosteissa, rannikko- tai syövyttävissä ympäristöissä tulee harkita galvanoitua tai muuten suojattua terästä.

Q10. Voitko toimittaa räätälöityjä kokoja?

Kyllä. Ilmoitettujen neliömäisten ja suorakaiteen muotoisten putkien lisäksi voidaan keskustella räätälöidyistä mitoista, seinämän paksuudesta, pituudesta, työstyksestä ja pintakäsittelystä projektin vaatimusten mukaisesti.
