Luotettavana teräksen valmistajana ja toimittajanaRonghengtarjoaaKylmämuovattu Z-profiiliteräskevyisiin teräsrakennuksiin, suurikalteisiin kattoihin, varastoihin, työpajoihin ja toissijaisiin rakenteisiin. Sen Z-muotoinen geometria tukee päällekkäisiä liitoksia, kun taas sen kylmävalssausprosessi tarjoaa yhtenäiset mitat, tehokkaan materiaalin käytön ja käytännöllisen asennuksen.
Kylmämuovattu Z-profiiliteräs on kevyt rakenneprofiili, joka on valmistettu jatkuvatoimisesti valssaamalla teräsnauhaa huoneenlämpötilassa. Toisin kuin perinteiset kuumavalssatut rakenneosat, kylmämuovatut Z-profiilit on suunniteltu saavuttamaan hyödyllinen taivutuskyky suhteellisen pienellä materiaalipainolla. Niiden offset-laipat mahdollistavat myös vierekkäisten orreiden limittämisen, mikä tekee niistä erityisen käytännöllisiä jatkuviin kattotukijärjestelyihin ja suuriin kattorakenteisiin.
Sisällysluettelo
- Mikä on kylmämuovattu Z-profiiliteräs?
- Kuinka kylmämuovattua Z-profiiliterästä valmistetaan?
- Mitkä ovat tärkeimmät tekniset tiedot?
- Miksi käyttää Z-profiiliterästä kattoorreihin?
- Missä kylmämuovattua Z-profiiliterästä käytetään?
- Kuinka sinun pitäisi valita oikea Z-osio?
- Z-profiiliteräs vs. C-profiiliteräs
- Mitä laadunvalvonnalla on merkitystä?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on kylmämuovattu Z-profiiliteräs?

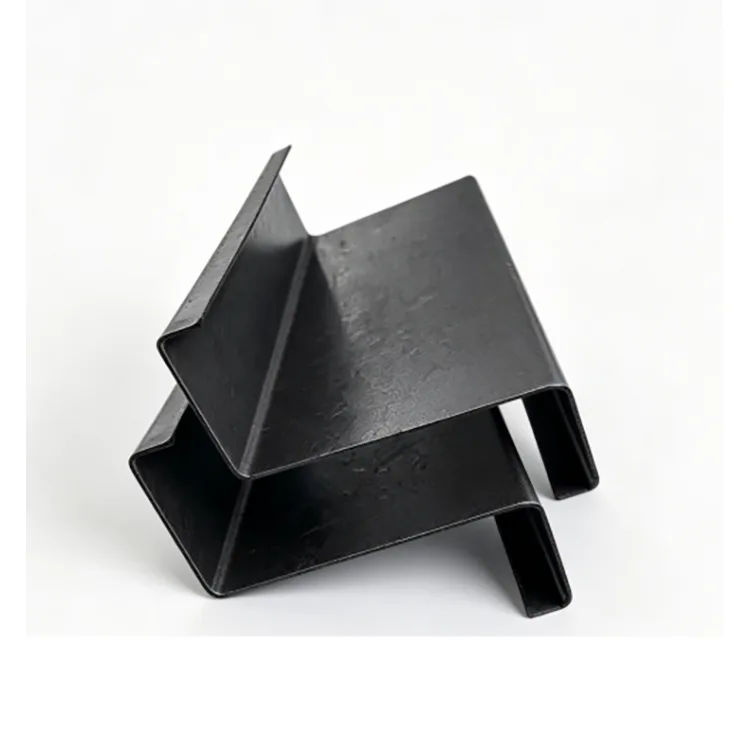

Kylmämuovattu Z-profiiliteräs on ohutseinämäinen rakenneteräsprofiili, joka valmistetaan muotoilemalla asteittain teräsnauha Z-muotoiseksi poikkileikkaukseksi huoneenlämpötilassa. Sen sijaan, että luotaisiin korkean lämpötilan kuumavalssaukseen lopullisen profiilin luomisessa, tuotantolinja käyttää useita muovaustelineitä vaaditun geometrian asteittain määrittämiseksi.
Z-muotoinen konfiguraatio on erityisen arvokas kattoorreissa, koska sen offset-laipat voivat mennä päällekkäin viereisten osien kanssa. Tämä järjestely voi auttaa luomaan jatkuvamman orrejärjestelmän katon harjan ympärille ja vähentämään tarpeettomia leikkaamista tai muutoksia asennuksen aikana.
Rakenneprojekteissa Z-profiiliteräs toimii tavallisesti toissijaisena rakenneosana eikä korvaavana primääripilareita tai palkkeja. Se voi tukea kattopaneeleja ja seinäjärjestelmiä pitäen samalla yleisen toissijaisen kehyksen suhteellisen kevyenä.
Kuinka kylmämuovattua Z-profiiliterästä valmistetaan?
Yhdenmukainen geometria on välttämätöntä Z-orreille, koska osien mitat, suoruus, kiertymä, pituus ja liitosreikien sijainnit voivat vaikuttaa suoraan asennukseen. Hallitellulla rullamuovausprosessilla on siksi tärkeä rooli lopputuotteen suorituskyvyssä.
- Teräskelan tarkastus:Saapuva teräsnauha tarkistetaan ennen tuotantoa, jotta varmistetaan vaadittu materiaalispesifikaatio.
- Tasoitus ja oikaisu:Kela on valmistettu vakaasti syötettäväksi muodostuslinjaan.
- Progressiivinen rullanmuodostus:Useat muotoilutelineet muotoilevat nauhan vähitellen Z-profiiliksi.
- Kiinteäpituinen leikkaus:Servo CNC -laitteet voivat leikata muotoiltuja osia määritettyjen mittojen mukaan.
- Automaattinen lävistys:Valmiiksi rei'itetyt liitosreiät voidaan tehdä rakennepiirustusten niin vaatiessa.
- Oikaisu:Valmiit osat on säädetty ohjaamaan suoruutta ja vääntöä.
- Mittatarkastus:Avainten mitat, seinämän paksuus, pituus ja reikien sijainnit tarkistetaan ennen toimitusta.
- Kiinnitys ja varastointi:Valmiit profiilit luokitellaan ja niputetaan tilausvaatimusten mukaan.
Tämä edistyksellinen lähestymistapa auttaa säilyttämään mittojen yhtenäisyyden pitkien tuotantoajojen ajan ja tekee räätälöidyistä kiinteäpituisista tai valmiiksi rei'itetyistä osista käytännöllisiä rakennusprojekteissa.
Mitkä ovat tärkeimmät tekniset tiedot?
Z-osan valinnassa tulisi aina aloittaa rakennesuunnittelusta sen sijaan, että valittaisiin vain suurin saatavilla oleva profiili. Seuraavat tiedot tarjoavat hyödyllisen lähtökohdan projektin suunnittelulle.
| Tuote | Tyypillinen erittely | Hankkeen harkinta |
|---|---|---|
| Materiaali | Q235B / Q355B | Valitaan rakenteellisten kuormien ja teknisten vaatimusten mukaan |
| Osion koot | Z100–Z300 | Poikkileikkauksen korkeuden tulee vastata jänne- ja kuormitusvaatimuksia |
| Seinän paksuus | 1,2-3,0 mm | Määräytyy rakennelaskelmien, jänteen, etäisyyden ja kuormituksen perusteella |
| Vakiopituus | 6-12 m | Pidemmät tai epästandardit kiinteät pituudet voidaan räätälöidä |
| Pinta | Luonnollinen musta teräs | Soveltuu parhaiten kuiviin, suljettuihin ja syövyttömiin ympäristöihin |
| Käsittely | Leikkaus, lävistys, kulmaleikkaus, kulmaleikkaus | Käsittely voidaan koordinoida piirustusten mukaan |
| Sovellettava standardi | GB/T 6728-2017 | Asiaankuuluvat vaatimukset olisi vahvistettava kohdemarkkinoiden osalta |
Miksi käyttää Z-profiiliterästä kattoorreihin?
Suora päällekkäisyys kattoharjuissa
Z-profiilin erottuvin etu on sen offset-laippajärjestely. Vierekkäiset orret voivat mennä päällekkäin, mikä on erityisen hyödyllistä silloin, kun kattorakenne vaatii jatkuvia tukielimiä harjanteen ympärillä. Suuremmilla katon rinteillä tämä geometria voi yksinkertaistaa liitosjärjestelyä.
Hyvä voima-paino-suorituskyky
Kylmämuovaus luo osan, jolla on hyödyllisiä taivutusominaisuuksia, samalla kun elementti pysyy suhteellisen kevyenä. Sopiviin sovelluksiin tämä voi vähentää toissijaiseen kehystykseen tarvittavan teräksen määrää ja tehdä kuljetuksesta, nostamisesta ja asennuksesta helpommin hallittavissa.
Yhdenmukaiset mitat
Progressiivinen valssaus mahdollistaa jatkuvan hallinnan leikkausgeometriaan. Yhdistettynä oikaisuun ja mittatarkastukseen tämä auttaa parantamaan profiilin korkeuden, laipan mittojen, suoruuden ja kiertymisen yhdenmukaisuutta.
Esirei'itetyt liitäntäreiät
Liitäntäreiät voidaan tehdä hyväksyttyjen piirustusten mukaisesti ennen toimitusta. Tämä vähentää laajojen porausten tarvetta rakennustyömaalla ja voi auttaa parantamaan asennuksen tehokkuutta, kun reiän sijoittelu on määritelty tarkasti etukäteen.
Kustannustehokkuus sopiviin sisäprojekteihin
Luonnonmusta kylmämuovattu Z-profiiliteräs voi olla kustannustehokas vaihtoehto kuiviin, suljetuihin rakennuksiin, joissa lisäkorroosiosuojaus on tarpeeton. Tarpeettoman suojapinnoitteen välttäminen voi auttaa hallitsemaan materiaalikustannuksia säilyttäen samalla vaaditun rakenteellisen toiminnon.
Missä kylmämuovattua Z-profiiliterästä käytetään?
Kylmämuovattu Z-profiiliteräs on tarkoitettu pääasiassa kevyen rakenteen toissijaisiin kehystyssovelluksiin. Tyypillisiä käyttökohteita ovat:
- Kattoorret kevyisiin teräsrakennuksiin
- Suuren kaltevuuden varastojen kattojärjestelmät
- Teollisuuden työpajan katot
- Sisälogistiikka ja varastotilat
- Katon ja seinän toissijainen kehystys
- Kevyet teräskotelojärjestelmät
- Tehtaan peruskorjausprojektit
- Kattopaneelien toissijaiset tukirakenteet
Esimerkiksi suuressa suljetussa varastossa voidaan käyttää Z-orreja kattopaneelien tukemiseen samalla kun hyödynnetään harjanteen ympärillä olevia päällekkäisiä osia. Sisätilojen tehdasremontissa kevyet Z-osat voivat tarjota myös käytännöllisen toissijaisen kehyksen ilman turhaa rakenteellista painoa.
Kuinka sinun pitäisi valita oikea Z-osio?
Z-profiilin ostaminen pelkän profiilikoon perusteella voi johtaa sopimattomaan rakenneratkaisuun. Ostajien tulee arvioida seuraavat tekijät yhdessä.
1. Katon kaltevuus
Noin yli 10° kattokaltevuuden Z-profiilit voivat olla erityisen käytännöllisiä, kun päällekkäiset orret ovat osa suunnittelua. Lopullisen valinnan tulee kuitenkin aina noudattaa rakennepiirustuksia ja liitossuunnitelmaa.
2. Materiaaliluokka
Q235B sopii moniin yleisiin kevyisiin sovelluksiin, kun taas Q355B voi tarjota vahvemman vaihtoehdon projekteihin, joissa on suurempi jänneväli tai vaativampi tuuli- ja lumikuorma. Laji on valittava yhdessä osien mittojen ja paksuuden kanssa.
3. Osion koko
Pienemmät profiilit, kuten Z100–Z140, voivat sopia kevyempiin sivurakenteisiin. Z160–Z200 voidaan harkita moniin varasto- ja konepajasovelluksiin, kun taas Z220–Z300 voidaan valita kohteisiin, joissa suunnittelulaskelmat edellyttävät suurempia profiilimittoja.
4. Seinän paksuus
Saatavilla oleva paksuus voi vaihdella noin 1,2-3,0 mm. Paksuutta ei kuitenkaan koskaan tule valita itsenäisesti. Oikein paksuuteen vaikuttavat jänneväli, orret, tuulikuorma, lumikuorma, liitosolosuhteet ja rakennelaskelmat.
5. Palveluympäristö
Luonnonmusta teräs soveltuu parhaiten kuiviin, suljettuihin ympäristöihin. Rakennukset, jotka ovat alttiina sateelle, kondensaatiolle, suolasuihkulle, rannikkoilmalle, maatalouden kosteudelle tai syövyttäville kemikaaleille, vaativat yleensä sopivan korroosiosuojaratkaisun, kuten galvanoidun Z-osan.
Z-profiiliteräs vs. C-profiiliteräs
Z- ja C-profiileja käytetään laajalti toissijaisina rakenneosina, mutta niiden geometrian ansiosta ne sopivat erilaisiin liitosjärjestelyihin.
| Vertailu | Z-profiili Teräs | C-osa terästä |
|---|---|---|
| Ensisijainen käyttö | Katto- ja seinäorret | Katto- ja seinäorret |
| Päällekkäinen | Laipat tukevat suoraa limitystä | Soveltuu vähemmän luonnollisesti jatkuvaan päällekkäisyyteen |
| Roof Ridge | Kätevä jatkuvaan orreen järjestelyyn | Riippuu enemmän liitännän suunnittelusta |
| Suurikalteiset katot | Erityisen käytännöllinen, jos tarvitaan päällekkäisyyksiä | Voidaan käyttää myös suunnittelusta riippuen |
| Matalat katot | Voidaan käyttää | Yleinen vaihtoehto |
| Rakenteellinen rooli | Toissijainen kehystys / purlin | Toissijainen kehystys / purlin |
Keskeinen ero ei ole pelkästään kirjaimen muotoinen profiili. Z-osan offset-laipat tarjoavat käytännön edun, kun vierekkäisten orien on mentävä päällekkäin. Lisätietoja asiaan liittyvistä rakenneprofiileista on rakenneteräsprofiilien valikoimassa.
Mitä laadunvalvonnalla on merkitystä?
Z-orreilla mittatarkkuus vaikuttaa suoraan liitäntöihin ensisijaisen teräsrungon ja kattopaneelien kanssa. Ammattimaisen tuotanto- ja tarkastusjärjestelmän tulisi siksi keskittyä sekä raaka-aineisiin että valmiisiin profiileihin.
- Teräslaadun ja tulevan kelan tarkastus
- Seinän paksuuden tarkistus
- Poikkileikkauksen korkeuden ja laipan mittojen tarkastukset
- Profiilin suoruuden ja vääntymisen tarkastus
- Leikkauspituuden tarkistus
- Esirei'itetyn reiän asennon tarkastus
- Reunojen ja pinnan kuntotarkastukset
- Lopullinen visuaalinen ja mittatarkastus ennen lähetystä
Ronghengin tuotantotapa yhdistää teräskelan tarkastuksen, progressiivisen telanmuovauksen, CNC-leikkauksen, valinnaisen lävistyksen, oikaisun ja lopullisen mittatarkastuksen. Tämä prosessi auttaa toimittamaan Z-osia, joiden geometria on yhtenäinen projektikohtaista asennusta varten.
Usein kysytyt kysymykset
Q1: Mihin kylmämuovattua Z-profiiliterästä käytetään pääasiassa?
Sitä käytetään pääasiassa toissijaisena rakenneosana, erityisesti katto- ja seinäoreina kevyissä teräsrakennuksissa, varastoissa, työpajoissa, logistiikkatiloissa ja muissa sopivissa rakenteissa.
Q2: Miksi valita Z-osio C-osan sijaan?
Ensisijainen etu on offset Z-muotoinen laippakokoonpano, joka mahdollistaa vierekkäisten orien limittämisen. Tämä voi olla erityisen hyödyllistä jatkuvassa kattotukijärjestelyssä harjanteiden ja suurien kaltevien kattojen ympärillä.
Q3: Mitä materiaalilaatuja on saatavilla?
Yleisiä vaihtoehtoja ovat Q235B ja Q355B. Sopiva laatu tulee määrittää rakennesuunnittelun, jännevälin, kuormitusolosuhteiden, liitäntävaatimusten ja sovellettavien eritelmien mukaan.
Q4: Voidaanko Z-profiiliterästä räätälöidä?
Kyllä. Poikkileikkauksen mitat, seinämän paksuus, kiinteä pituus, liitosreiät, kulmaleikkaukset ja kulmaleikkaukset voidaan sovittaa yhteen projektipiirustusten ja tuotantovaatimusten mukaan.
Q5: Sopiiko luonnollinen musta Z-profiiliteräs ulkokäyttöön?
Luonnonmusta Z-profiiliteräs soveltuu ensisijaisesti kuiviin, suljettuihin, syöpymättömiin ympäristöihin. Ulkona, rannikolla, kosteissa, sateille altisissa tai kemiallisesti aggressiivisissa ympäristöissä tulee yleensä käyttää sopivaa korroosiosuojattua vaihtoehtoa.
Johtopäätös
Kylmämuovattu Z-profiiliteräs tarjoaa käytännöllisen yhdistelmän kevyttä rakennetta, yhtenäisiä mittoja, hyödyllistä taivutussuorituskykyä ja päällekkäisiä liitäntöjä. Nämä ominaisuudet tekevät siitä erityisen arvokkaan kattoorreihin ja sekundäärirakenteisiin varastoissa, teollisuuspajoissa, logistiikkarakennuksissa ja muissa sopivissa kevyissä teräsrakenteissa.
Oikea tuote tulee valita katon kaltevuuden, rakenteellisen jännevälin, materiaalilaadun, poikkileikkauksen koon, seinämän paksuuden, liitosrakenteen, kuormitusolosuhteiden ja palveluympäristön mukaan. Kuiviin sisärakennuksiin luonnonmustat Z-profiilit voivat tarjota taloudellisen ratkaisun, kun taas altistuvat tai syövyttävät ympäristöt voivat vaatia galvanoituja tai muuten suojattuja profiileja.
Jos hankit Z-orreja uuteen teräsrakennukseen, varaston kunnostukseen tai suuren kaltevuuden kattoprojektiin, Rongheng voi tukea vakio- ja räätälöityjä vaatimuksia, mukaan lukien osien mitat, kiinteät pituudet ja valmiiksi rei'itetyt liitosreiät. Jaa piirustuksesi, tekniset tiedot, määrät ja käyttöehdot tiimimme jaota meihin yhteyttäsopivaa kylmämuovattua Z-profiiliteräsratkaisua ja projektitarjousta.
