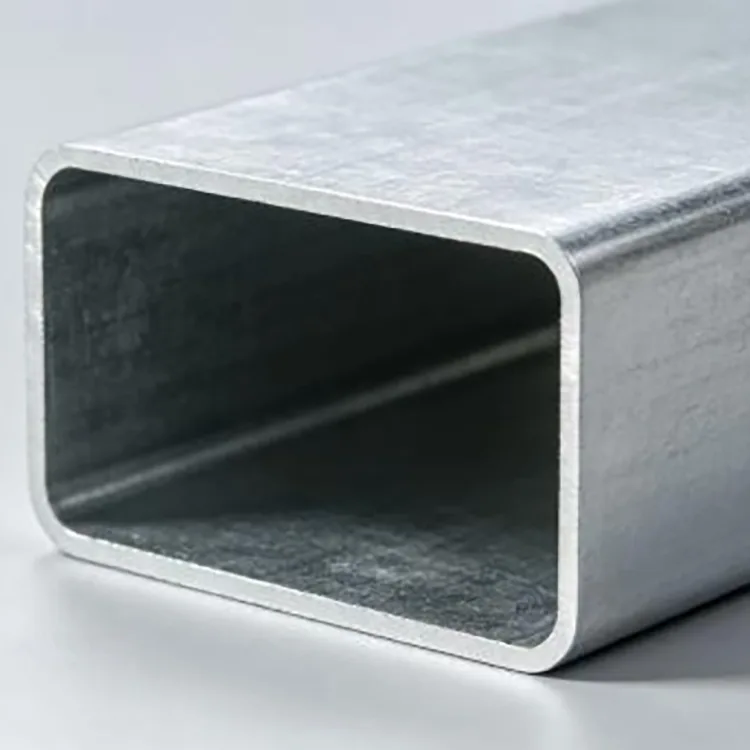

Sinkki-alumiini-magnesium-pinnoitettu suorakaiteen muotoinen teräsputki

Sinkki-alumiini-magnesium-pinnoitetun suorakaiteen muotoisen teräsputken tärkein etu on sen säädettävä leveys-korkeussuhde. Pyöreään putkeen verrattuna yksi puoli voi tarjota leveämmän asennuspinnan; Neliömäiseen putkeen verrattuna osa voidaan valita paremmin käytettävissä olevaan asennustilaan ja kuormitussuuntaan sopivaksi.

Rakenteellisissa sovelluksissa pidempi sivu on yleensä järjestetty siihen suuntaan, jossa vaaditaan suurempaa taivutusjäykkyyttä. Todellinen poikkileikkauksen koko ja seinämän paksuus on silti vahvistettava rakenteellisen kuormituksen ja jännevälin perusteella, eikä pelkästään ulkonäön perusteella.

Kokoalue

Erikoismuotosuhteet, seinämän paksuudet ja pituudet voidaan valmistaa piirustusten ja projektivaatimusten mukaan.

Miksi käyttää Zn-Al-Mg pinnoitetta?

Sinkki-alumiini-magnesium-pinnoitettu suorakulmainen teräsputki tarjoaa korroosiosuojan sinkkipohjaisen seoskerroksen kautta, joka sisältää alumiinia ja magnesiumia. Tavallisiin sinkkipinnoitteisiin verrattuna seosjärjestelmä voi tarjota paremman korroosiokäyttäytymisen monissa ulkoympäristöissä.

Toinen käytännöllinen ominaisuus on sen käyttäytyminen pienten pinnoitevaurioiden alueilla. Ympäröivän pinnoitteen korroosiotuotteet voivat hidastaa paikallisen paljastetun teräksen korroosiota. Tämä on hyödyllistä tuotteille, jotka vaativat leikkaamista, poraamista tai muuta työmaatyötä, vaikka suuremmat vaurioituneet alueet ja hitsatut osat saattavat silti vaatia sopivaa korjauskäsittelyä.

Poikkileikkauksen ja seinän paksuuden valinta

Eri sovellukset vaativat erilaisia ​​leveyden, korkeuden ja seinämän paksuuden yhdistelmiä.

40 × 60 mm:n osio voidaan harkita kevyemmille sivuosille, laiterungoille ja apukannattimille.

50 × 100 mm:n osa sopii moniin vakiotuki- ja kehyssovelluksiin, joissa suositaan suhteellisen korkeaa suorakaiteen muotoista profiilia.

Suurempia osia, kuten 60 × 120 mm tai 80 × 120 mm, voidaan harkita raskaammille palkkeille, suuremmille laiterungoille ja muille sovelluksille, jotka vaativat suurempaa profiilin jäykkyyttä.

Suuremmille kuormille tai pitemmille jänneväleille voidaan määrittää 80 × 160 mm:n ja sitä suuremmat osat, mutta lopullinen koko on tarkistettava rakennelaskelmalla.

Seinän paksuus tulee valita samalla tavalla. Ohutseinämäinen materiaali voi riittää lyhytjänteiseen, kevyeen kehystykseen, kun taas 1,8–2,0 mm ja paksumpia osioita harkitaan yleisemmin yleisissä ulkorakenteissa. Raskaat kuormat, pitkät jännevälit ja kovat tuuliolosuhteet voivat vaatia 2,5–3,0 mm tai paksumpaa materiaalia.

Tyypilliset sovellukset

Aurinkosähköprojektit

Käytetään kattosähkön tukikehyksissä, aurinkoenergian lisäosissa ja muissa ulkona olevissa aurinkosähkörakenteissa, joissa suorakaiteen muotoinen osa sopii asennussuunnitelmaan.

Verhoseinä ja koristerakenteet

Suorakaiteen muotoisen putken litteät pinnat sopivat runkoliitäntöihin, verhouskannattimiin, koristeellisiin teräsrakenteisiin ja arkkitehtonisiin rakenteisiin.

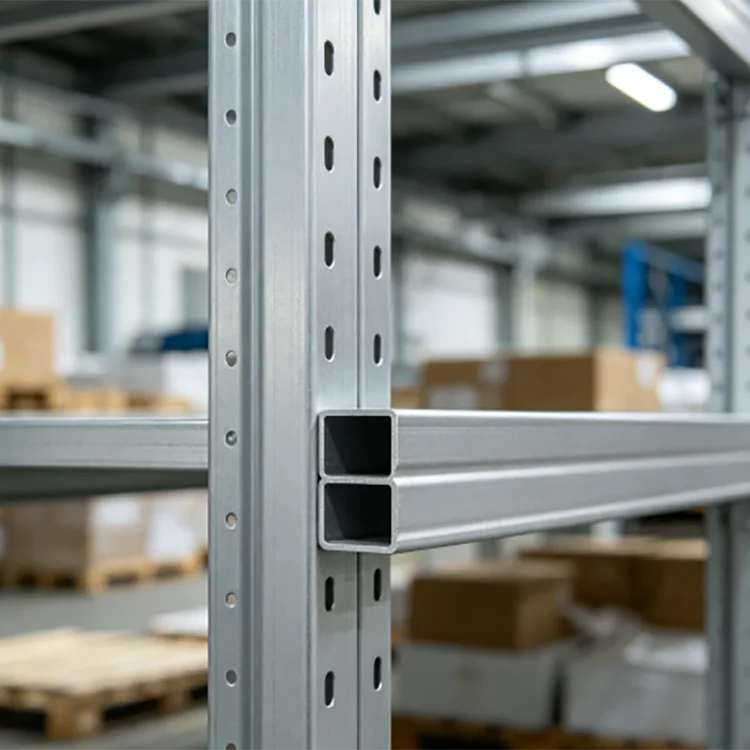

Teollisuuslaitteiden kehykset

Koskee automaatiolaitteita, varastojärjestelmiä, tuotantolinjojen runkoja, työasemia ja koneiden tukirakenteita.

Kunta- ja infrastruktuurihankkeet

Käytetään suojakaiteiden kehyksissä, kulkutien kannattimissa, valaistusrakenteissa, apusiltakomponenteissa ja muissa ulkona valmistettavissa teräsrakenteissa.

Tehtaat ja maatalousrakenteet

Soveltuu sekundääriteräspalkkiin, kasvihuoneen kehyksiin, laitekatoksiin, maatilarakenteisiin ja suojakehyksiin.

Pinta ja valmistus

Vakiopinta on yleensä matta hopeanharmaa ja sen ulkonäkö on suhteellisen tasainen. Putki voidaan toimittaa suoraan koottavaksi tai käsitellä ennen lähetystä.

Käytettävissä oleva valmistus sisältää kiinteän pituisen leikkauksen, porauksen, päätyjen valmistelun, viisteen ja muun koneistuksen. Hitsaus on myös mahdollista, mutta pinnoite lämmitetyllä alueella vaikuttaa ja se tulee käsitellä projektin korroosiosuojausvaatimusten mukaisesti.

Suurissa projekteissa esileikkaus ja esiporaus voivat vähentää työmaatyötä ja parantaa asennuksen tehokkuutta.

Tuotannon valvonta

Suorakaiteen muotoinen putki muodostetaan Zn-Al-Mg-pinnoitetusta teräsnauhasta rullamuovauksella ja suurtaajuushitsauksella, jota seuraa mitoitus, oikaisu ja leikkaus.

Tuotannonohjaus keskittyy nauhan paksuuteen, poikkileikkauksen mittoihin, kulmien geometriaan, suoruuteen, hitsin kuntoon ja pinnoitteen laatuun. Rakenteellisissa tilauksissa nämä parametrit tarkistetaan sovittujen tuotespesifikaatioiden perusteella ennen toimitusta.

Korroosioympäristö

Sinkki-alumiini-magnesium-pinnoitettu suorakulmainen teräsputki sopii moniin ulkotiloihin ja kosteisiin ympäristöihin, mutta pinnoitteen valinnan tulee heijastaa todellista altistusta.

Käyttöikää ei voida määrittää pelkästään pinnoitetyypin mukaan. Suolapitoisuus, kosteus, epäpuhtaudet, pinnoitemassa, poikkileikkauksen paksuus, käsittely ja huolto vaikuttavat kaikki todelliseen kestävyyteen.

Laaduntarkastus

Laadunvalvonta voi sisältää poikkileikkauksen mitat, seinämän paksuuden, suoruuden, kulmien kunnon, hitsin ulkonäön, pinnoitteen paksuuden ja pinnan kunnon.

Rakenneprojekteista voidaan toimittaa materiaalitodistukset ja mekaaniset ominaisuusraportit sovitun erittelyn mukaisesti. Lisäkorroosio- tai suolasumutestaus voidaan järjestää, kun se on osa asiakkaan hyväksymisvaatimuksia.

Hankintatiedot

Tarjousta varten anna seuraavat tiedot:

Leikkauskoko: esimerkiksi 40 × 60 mm tai 50 × 100 mm

Seinän paksuus: esimerkiksi 1,5 mm, 2,0 mm tai 3,0 mm

Teräslaatu: S390GD+ZM, S420GD+ZM tai S550GD+ZM

Pituus: 6 m tai räätälöity

Määrä: kappaletta tai kokonaispaino

Käyttökohteet: PV, verhoseinä, laiterunko, kasvihuone tai rakennekäyttö

Käsittely: leikkaus, poraus, hitsauksen valmistelu tai muut vaatimukset

Hankkeissa, joissa on jänneväliä, tuulikuormaa tai muita rakenteellisia vaatimuksia, piirustukset tai kuormitustiedot auttavat vahvistamaan oikean osan.

FAQ

Q1: Mitä eroa on suorakaiteen muotoisen putken ja neliömäisen putken välillä?

Suorakaiteen muotoisella putkella on erilaiset leveys- ja korkeusmitat, mikä lisää joustavuutta, kun käytettävissä oleva asennustila tai kuormitussuunta vaatii tietyn sivusuhteen. Neliömäisellä putkella on yhtäläiset sivut ja sitä käytetään usein paikoissa, joissa kuormitus- ja liitosolosuhteet ovat symmetrisempiä.

Q2: Miksi sinkki-alumiini-magnesium-pinnoitettu suorakulmainen teräsputki sopii ulkokäyttöön suorakaiteen muotoiseen putkeen?

Sinkki-alumiini-magnesiumpinnoite suojaa korroosiolta ja toimii hyödyllisesti paikallisten pinnoitevaurioiden yhteydessä. Tämä tekee siitä käytännöllisen vaihtoehdon moniin ulkorakenteisiin, mukaan lukien aurinkosähköjärjestelmät ja laiterungot.

Q3: Voidaanko suorakaiteen muotoinen putki leikata ja hitsata?

Kyllä. Leikkaus, poraus ja hitsaus voidaan suorittaa. Koska nämä toimenpiteet vaikuttavat paikallisesti pinnoitteeseen, vaadittava suojaus altistuville alueille ja hitseille tulee määrittää ympäristön ja projektin spesifikaatioiden mukaan.

Q4: Mikä seinämän paksuus minun pitäisi valita?

Se riippuu kuormituksesta, jännevälistä, tukiolosuhteista ja asennusympäristöstä. Kevyt toissijainen kehystys voi käyttää ohuempia seiniä, kun taas pitkäjänteiset, raskaan kuorman tai kovatuulen rakenteet vaativat yleensä paksumpia seiniä. Osuuslaskenta tulee suorittaa ennen lopullista valintaa.

Q5: Voidaanko erityisiä suorakaiteen muotoisia suhteita mukauttaa?

Kyllä. Vakiokokojen, kuten 30 × 20 mm - 200 × 100 mm, lisäksi voidaan keskustella erityisistä leveys-korkeussuhteista, seinämän paksuudesta ja kiinteistä pituuksista tuotantokapasiteetin ja piirustusten mukaan.

Kysymys 6: Sopiiko se rannikon aurinkosähköprojekteihin?

Sitä voidaan käyttää rannikkoalueiden aurinkosähkörakenteissa, mutta pinnoitteen erittely tulee valita paikallisen suolaaltistuksen ja vaaditun käyttöiän mukaan. Vaikeat meriympäristöt voivat vaatia korkeampaa pinnoitetasoa tai lisäkorroosiosuojausta.

Q7: Voitko tarjota valmiiksi leikattuja tai valmiiksi porattuja suorakaiteen muotoisia putkia?

Kyllä. Leikkaus, poraus, viisto, viisto ja muu valmistus voidaan järjestää ennen toimitusta, mikä vähentää käsittelytyötä asennuspaikalla.
