Kuinka galvanoitu Z-orretti voi parantaa nykyaikaisten teräsrakennusten lujuutta ja kestävyyttä

RonghengtarjoaaGalvanoitu Z Purlinratkaisuja teollisuusrakennuksiin, tehdaskattoihin, kattojen aurinkosähköjärjestelmiin, maatalousrakenteisiin ja muihin kevyisiin terässovelluksiin. Nämä Z-muotoiset rakenneosat, jotka on valmistettu Q235B- tai Q355B-teräksestä kylmävalssauksella ja kuumasinkimällä valmistuksen jälkeen, yhdistävät tehokkaan kattojännerakenteen ja korroosiosuojauksen vaativiin ulkoympäristöihin.

Galvanoidut Z-orret ovat kylmämuovattuja rakenneteräsosia, jotka on suunniteltu ensisijaisesti kalteville kattoille ja kevyille teräsrakenteille. Niiden Z-muotoinen geometria mahdollistaa vierekkäisten orrien limittämisen, mikä auttaa luomaan jatkuvia orreja katon jänneväleille. Kun valmis Z-profiili kuumasinkitään muotoilun, leikkaamisen ja lävistyksen jälkeen, valmiille profiilille tulee suojaava sinkkipinnoite sen paljaalle pinnalle. Tämän ansiosta galvanoidut Z-orret sopivat tehdaskattoihin, kattojen aurinkoenergiaprojekteihin, maatalousrakennuksiin, kosteisiin teollisuustiloihin ja rannikkorakenteisiin. Valinnassa tulee ottaa huomioon teräslaatu, poikkileikkauksen korkeus, seinämän paksuus, jänneväli, katon kuormitukset, orreiden välinen etäisyys ja korroosioympäristö pelkän paksuuden sijaan.

Sisällysluettelo

1. Mikä on galvanoitu Z Purlin?
2. Miksi Z-osalla on väliä kattorakentamisessa?
3. Kuinka galvanoitu Z Purlin valmistetaan?
4. Mitkä ovat galvanoidun Z Purlinin tärkeimmät tekniset tiedot?
5. Kuinka sinkkipinnoite tulisi valita?
6. Pitäisikö sinun valita Q235B vai Q355B?
7. Missä galvanoitua Z Purlinia käytetään yleisesti?
8. Kuinka ostajien tulisi valita oikea Z-sorret?
9. Mitä laatutekijöitä ostajien tulee tarkistaa?
10. FAQ Tietoja galvanoidusta Z Purlinista
11. Johtopäätös

Mikä on galvanoitu Z Purlin?

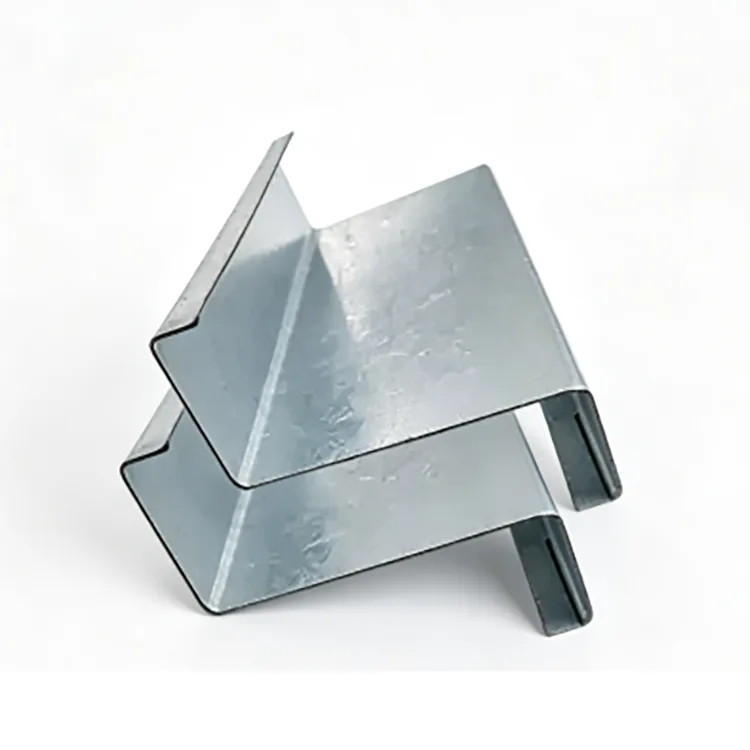

Galvanoitu Z-orre on kylmämuovattu rakenneteräsprofiili, jonka poikkileikkaus on Z-muotoinen. Se valmistetaan tyypillisesti rakenneteräsnauhasta, joka on muodostettu useilla rullamuovausoperaatioilla, prosessoidaan vaadittuun pituuteen ja reikäkokoonpanoon ja kuumasinkitään sitten valmiiksi profiiliksi.

Z-geometria on erityisen hyödyllinen kaltevassa kattorakenteissa, koska vierekkäiset osat voivat mennä päällekkäin päistään. Tämä ominaisuus voi tukea jatkuvaa orrejärjestelyä ja vähentää erillisten liitosten tarvetta jokaisella rakenteellisella jännevälillä.

Ronghengin tuotetiedoissa on määritelty teräslajit Q235B ja Q355B, profiilikoot Z100–Z300 ja seinämäpaksuudet 1,2–3,0 mm. Valmiit profiilit voidaan toimittaa myös kiinteäpituisilla leikkaus-, lävistys- ja kulmaprosessoinneilla projektin vaatimusten mukaisesti.

Toisin kuin päällystämättömässä kylmämuovatussa Z-profiilissa, kuumasinkityssä profiilissa on sinkkipinnoite, joka on suunniteltu suojaamaan alla olevaa terästä ilmakehän korroosiolta. Pinnoite voi tarjota sekä estesuojan että uhrisuojan, mikä tekee materiaalista erityisen käyttökelpoisen paljaissa rakenteissa.

Miksi Z-osalla on väliä kattorakentamisessa?

Z-orren tärkein rakenteellinen etu on sen kyky mennä päällekkäin toisen Z-osan kanssa. Kaltevalla katolla vierekkäisten osien laipat voidaan järjestää muodostamaan päällekkäinen liitos, mikä auttaa jatkamaan orren linjaa peräkkäisten jänteiden läpi.

Tämä kokoonpano voi tarjota useita käytännön etuja:

• Z-muotoisen rakenneprofiilin tehokas käyttö.
• Mahdollisesti vähemmän erillisiä liitoksia jatkuvilla kattolinjoilla.
• Kätevä käyttö kaltevilla teollisuuskatoilla.
• Yhteensopivuus valmiiksi rei'itettävien liitäntäreikien kanssa.
• Joustava mitoitus erilaisiin jänne- ja kuormitusvaatimuksiin.

Katoilla, joiden kaltevuus on yli noin 10°, limitysominaisuus voi olla erityisen hyödyllinen. Tasomaisissa kattojärjestelmissä C-orrella voi joskus olla yksinkertaisempi rakennejärjestely. Lopullisen valinnan tulee aina noudattaa rakennepiirustuksia ja teknisiä laskelmia.

Kuinka galvanoitu Z Purlin valmistetaan?

Valmistusjärjestys vaikuttaa suoraan pinnoitteen peittävyyteen ja mittojen yhtenäisyyteen. Oikein valmistettu galvanoitu Z-orre muodostetaan ja valmistetaan ennen kuumasinkitysvaihetta.

Tyypillinen valmistusprosessi sisältää:

1. Teräskelojen tarkastus ja valmistelu.
2. Teräsnauhan tasoitus.
3. Kylmätelamuotoilu Z-profiiliksi.
4. Kiinteäpituinen leikkaus.
5. Lävistys ja kulmien leikkaus.
6. Oikaisu ja stressin lievitys.
7. Rasvanpoisto ja peittaus.
8. Fluxing ja kuivaus.
9. Kuumasinkitys sulaan sinkkiin.
10. Jäähdytys ja passivointi.
11. Sinkkipinnoitteen tarkastus.
12. Lopullinen ulkoasu, mitta- ja pakkaustarkastus.

Kuumasinkitys suoritetaan noin 450°C:ssa. Tärkeimpien leikkaus- ja lävistystoimenpiteiden suorittaminen ennen galvanointia mahdollistaa käsiteltyjen alueiden, muotoiltujen kulmien ja liitosalueiden sinkkisuojauksen sinkitysvaiheen aikana.

Mitkä ovat galvanoidun Z Purlinin tärkeimmät tekniset tiedot?

Erilaiset rakennusprojektit vaativat erilaisia ​​poikkileikkauksen korkeuden, teräslaadun, paksuuden, pituuden ja sinkkipinnoitteen yhdistelmiä. Seuraavat tekniset tiedot tarjoavat käytännön viitteitä osto- ja suunnittelukeskusteluille.

Näitä parametreja ei tule tarkastella itsenäisesti. Poikkileikkauksen korkeus, seinämän paksuus, teräslaatu, orreiden väli ja rakenteellinen kuormitus toimivat yhdessä sopivan rakenteen määrittämiseksi.

Kuinka sinkkipinnoite tulisi valita?

Tarvittava sinkkipinnoite riippuu voimakkaasti ympäristöstä, jossa orret toimivat. Kuivaan sisämaan tehtaaseen soveltuvaa pinnoitetta ei pitäisi automaattisesti käyttää rantarakennuksessa tai kemiallisesti aggressiivisessa laitoksessa.

Lopullinen pinnoitusspesifikaatio tulee määrittää projektin korroosioluokan, ympäristöaltistuksen, sovellettavien standardien ja odotettujen käyttöolosuhteiden mukaan.

Pitäisikö sinun valita Q235B vai Q355B?

Q235B ja Q355B ovat molemmat saatavilla olevat vaihtoehdot galvanoiduille Z-orreille, mutta ne eivät ole keskenään vaihdettavissa kaikissa rakennesovelluksissa.

Q235Bvoi sopia tavallisiin tehdaskattoihin, maatalousrakennuksiin ja katolla oleviin aurinkosähkörakenteisiin, kun valittu poikkileikkaus ja paksuus täyttävät lasketut rakenteelliset vaatimukset.

Q355BSitä harkitaan usein suuremmissa jänneväleissä, raskaammissa lumikuormissa, vahvemmissa tuuliolosuhteissa ja vaativammissa rakennesovelluksissa. Vahvempi materiaali voi tarjota suuremman kantavuuden vertailukelpoisissa leikkausolosuhteissa, mutta se ei automaattisesti tarkoita sitä, että tulisi valita pienempi osa.

Hankintatarkoituksiin teräslaatu tulisi siksi valita suunnittelusta eikä pelkästään materiaalien mieltymyksistä.

Missä galvanoitua Z Purlinia käytetään yleisesti?

Rakenteellisen tehokkuuden, limittäisen geometrian ja korroosiosuojauksen yhdistelmä tekee galvanoidusta Z-orresta sopivan monenlaisiin rakennussovelluksiin.

• Tehdaskatot:Käytetään katto- ja seinäorreina teollisuusteräsrakennuksissa.
• Katon aurinkosähköjärjestelmät:Soveltuu kaltevalle katolle, jossa Z-osan päällekkäisyys voi yksinkertaistaa orreiden järjestelyä.
• Rannikkorakennukset:Käytetään paikoissa, joissa vaaditaan parannettua sinkkipinnoitteen suojausta paljaalle teräkselle.
• Maatalouden rakenteet:Hyödyllinen karjataloille, maatalouden vajaille ja kasvihuoneisiin liittyville rakennuksille.
• Kosteat teollisuustilat:Tarjoaa lisäsuojaa korroosiolta kosteudelle alttiissa ympäristöissä.
• Kevyet teräsrakenteet ulkona:Voidaan liittää katto- ja kotelointijärjestelmiin.

Jokaisessa projektissa valittu osa on tarkistettava rakennepiirustusten, jännevaatimusten, orreiden välin, tuulikuormien, lumikuormien ja sallitun taipuman suhteen.

Kuinka ostajien tulisi valita oikea Z-sorret?

Z-orren ostaminen pelkän tuotteen nimen perusteella voi johtaa epätäydellisiin spesifikaatioihin. Ammattimaisessa ostopyynnössä tulee määritellä kriittiset parametrit ennen tarjousta ja tuotantoa.

1. Vahvista osan koko.Määritä vaadittu Z-korkeus, kuten Z160, Z200 tai muu piirustuspohjainen profiili.
2. Määritä seinämän paksuus.Tyypilliset vaihtoehdot vaihtelevat 1,2 mm - 3,0 mm.
3. Valitse teräslaatu.Varmista, tarvitaanko Q235B vai Q355B.
4. Tunnista korroosioympäristö.Ilmoita, onko hanke sisämaassa, kosteassa, rannikkoalueella tai kemiallisesti aggressiivinen.
5. Määritä sinkkipinnoite.Esimerkiksi ≥85 μm, 120–180 μm tai 200–275 μm projektin vaatimusten mukaan.
6. Vahvista pituus.Kiinteäpituinen tuotanto voi yksinkertaistaa asennusta ja vähentää paikan päällä tapahtuvaa käsittelyä.
7. Tarjoa lävistyspiirustukset.Reiän halkaisija, väli ja sijainti on määriteltävä selvästi.
8. Vahvista sovellettavat standardit.Tuotesivulla viitataan GB/T 6728-2025 teräsrakenneprofiileihin ja EN ISO 1461 galvanointiin.

Selkeä määritys, esimQ355B / Z200 / 2,0 mm / 200 μm sinkki / kiinteä pituus / esirei'itettytarjoaa valmistajalle huomattavasti hyödyllisempää tietoa kuin yleinen pyyntö galvanoidusta Z-teräksestä.

Mitä laatutekijöitä ostajien tulee tarkistaa?

Laadunvalvonnan tulisi kattaa koko tuotantoketju sen sijaan, että se keskittyisi vain lopulliseen ulkonäköön. Saapuvien teräskelojen laatu, paksuus ja pinnan kunto tulee tarkastaa ennen valssausta.

Muotoilun ja valmistuksen aikana tärkeitä tarkastuskohtia ovat:

• Leikkauksen korkeus ja mittatarkkuus.
• Laipan geometria ja profiilin yhtenäisyys.
• Seinän paksuus.
• Suoruus ja vääntyminen.
• Lävistyspaikka ja reiän mitat.
• Kiinteän pituuden tarkkuus.
• Sinkkipinnoitteen paksuus ja peittokyky.
• Pinnan kunto galvanoinnin jälkeen.
• Paljaan teräksen puuttuminen, kuoriutuminen tai liiallinen sinkkikertymä.

Jos leikkaamista tai poraamista ei voida välttää asennuksen jälkeen, paljas teräs tulee puhdistaa ja korjata asianmukaisella sinkkipitoisella pinnoitteella. Hitsaus poistaa sinkkiä samalla tavalla lämmitetyn alueen ympäriltä, ​​joten hitsatut vyöhykkeet vaativat sopivan hitsauksen jälkeisen korjauksen.

Galvanoiduille rakenneosille on yleensä suositeltavaa estää tarpeeton työmaatyöstö, koska esirei'itetyt ja valmiiksi leikatut osat mahdollistavat suuremman osan valmiista profiilista saa korroosiosuojauksen ennen asennusta.

FAQ Tietoja galvanoidusta Z Purlinista

1. Voidaanko galvanoituja Z-orreja käyttää katolla olevissa aurinkosähköjärjestelmissä?

Kyllä. Galvanoituja Z-orreja voidaan käyttää kattojen aurinkosähkörakenteissa, erityisesti kaltevilla katoilla, joissa päällekkäiset Z-osat voivat tukea tehokasta orrejärjestelyä. Poikkileikkaus ja pinnoite tulee valita rakenteellisen kuormituksen ja ympäristöaltistuksen mukaan.

2. Mikä sinkkipinnoite sopii rannikkoprojektiin?

Vahvassa rannikkoaltistuksessa 200–275 μm sinkkipinnoitetta voidaan pitää lähtökohtana. Lopullinen vaatimus tulee määrittää todellisen korroosioympäristön ja sovellettavien projektispesifikaatioiden mukaan.

3. Voidaanko sinkittyjä Z-orreja hitsata?

Kyllä, mutta hitsaus vaurioittaa sinkkipinnoitetta lämmitetyn alueen ympärillä. Vaurioitunut alue tulee puhdistaa ja korjata sopivalla sinkkipitoisella pinnoitteella hitsauksen jälkeen. Pulttiliitokset voivat yksinkertaistaa korroosiosuojauksen hallintaa mahdollisuuksien mukaan.

4. Onko paksumpi Z-orre aina parempi?

Ei. Seinämän paksuuden lisääminen lisää teräksen kulutusta ja voi lisätä projektin kustannuksia. Oikea paksuus riippuu jännevälistä, orren etäisyydestä, tuulikuormasta, lumikuormasta, poikkileikkauksen korkeudesta, sallitusta taipumasta ja rakennelaskelmista.

5. Voidaanko Z-orreja käyttää seiniin?

Kyllä. Z-orreja voidaan käyttää seinäoreina ja kotelon kehyselementteinä. Z-profiilin limitysetu on kuitenkin yleensä arvokkaampi kaltevassa kattojärjestelmässä, joten C-osio voi olla kätevämpi joissakin seinäsovelluksissa.

6. Voidaanko galvanoidut Z-orret esirei'ittää?

Kyllä. Reikien koko, sijainti ja etäisyys voidaan valmistaa hyväksyttyjen rakennepiirustusten mukaan. Lävistys ennen kuumasinkitystä mahdollistaa myös käsiteltyjen alueiden sinkkisuojan sinkityksen aikana.

Johtopäätös

Galvanoitu Z-orri tarjoaa käytännöllisen yhdistelmän rakenteellista tehokkuutta, joustavaa valmistusta ja korroosiosuojaa nykyaikaiseen teräsrakenteeseen. Sen Z-muotoinen geometria on erityisen hyödyllinen päällekkäisten kattoosien kohdalla, kun taas kuumasinkitys muotoilun ja valmistuksen jälkeen auttaa suojaamaan viimeisteltyä profiilia ulkona ja kosteissa ympäristöissä. Oikean tuotteen valinta vaatii muutakin kuin Z-profiilin määrittämistä: teräslaatu, profiilin korkeus, seinämän paksuus, sinkkipinnoite, jänneväli, etäisyys, kuormitus ja ympäristöaltistus on otettava huomioon yhdessä.

Teollisuuden katoille, kattojen aurinkosähköprojekteille, maatalousrakennuksille, rannikkorakenteille tai muille kevyille terässovelluksille Rongheng voi tarkastella projektivaatimuksia ja tarjota galvanoituja rakenneteräsratkaisuja mittojen, materiaalilaadun, pinnoitevaatimusten ja prosessointispesifikaatioiden perusteella. Jos hankit galvanoituja Z-profiileja tulevaa projektia varten,ota meihin yhteyttätarvitsemasi koko, teräslaatu, sinkkipinnoite, määrä ja piirustukset keskustellaksesi sopivasta ratkaisusta.
