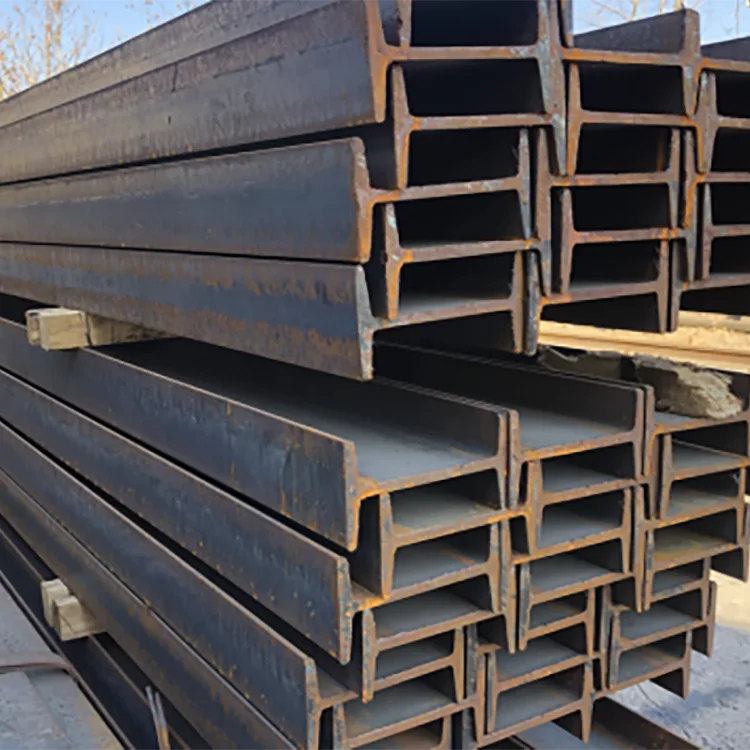

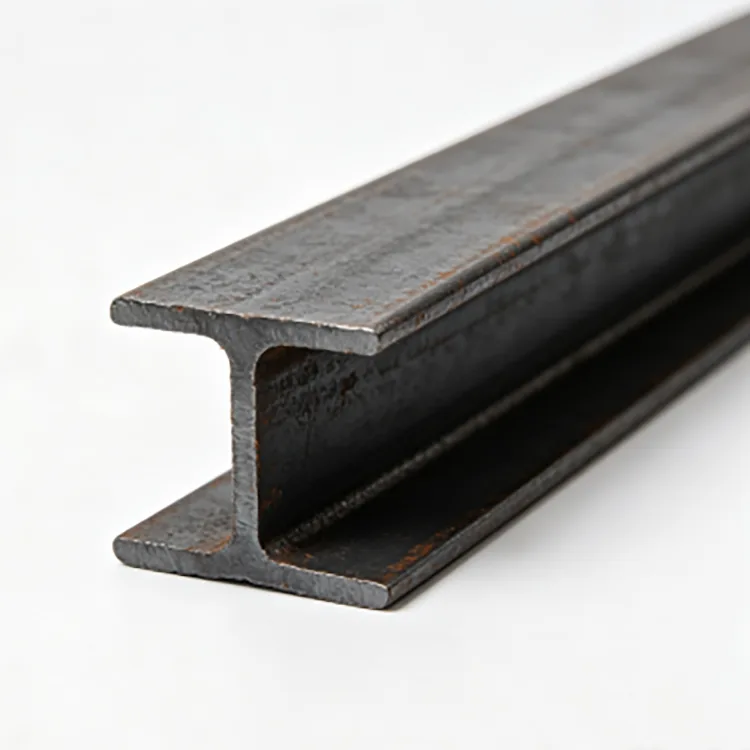

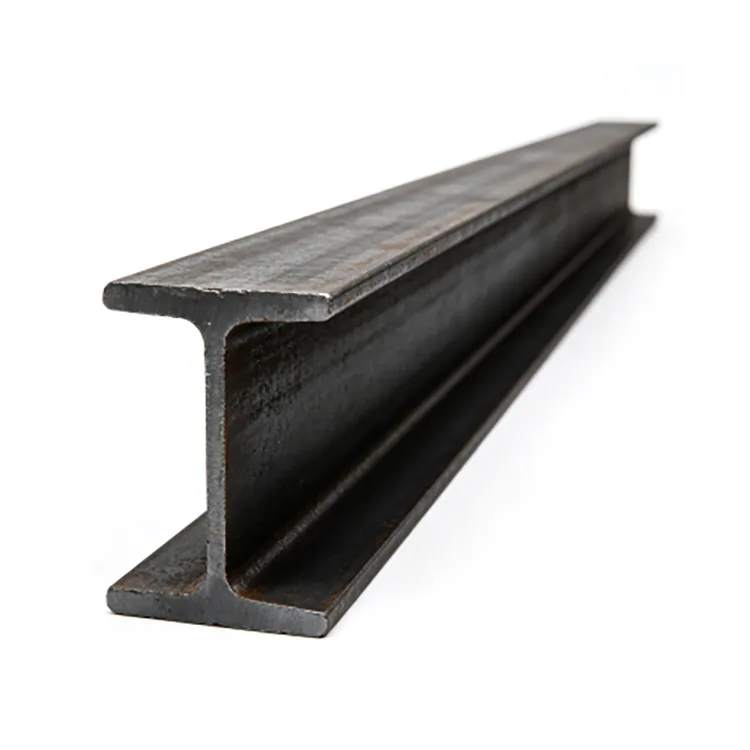

Hot-Rolled I-Beam on kuumavalssattu rakenneteräsprofiili, jossa on kaksi laippaa, jotka on yhdistetty keskiuumalla. Poikkileikkaus muodostetaan suoraan valssaamalla korkeassa lämpötilassa erillisten teräslevyjen yhteenhitsaamisen sijaan.
I-muotoinen geometria tarjoaa taivutusvastuksen laippojen läpi, kun taas raina yhdistää osan ja kantaa leikkausvoimia. Sitä toimitetaan yleisesti tehdasrakenteisiin, tasoihin, laitteistopohjaan, putkitelineisiin ja muihin rakenteellisiin teräsrakenteisiin.
Rongheng toimittaa kuumavalssattuja Q235B- ja Q355B-I-palkkia tavallisissa kooissa 10# - 63#, vakiopituuksilla 6 m, 9 m ja 12 m. Kiinteäpituinen leikkaus ja muu käsittely voidaan järjestää projektin vaatimusten mukaan.
| Tuote | Erittely |
|---|---|
| Tuote | Kuumavalssattu I-Beam |
| Teräslaatu | Q235B, Q355B |
| Kokoalue | 10#–63# |
| Yleisiä tyyppejä | a/b sarja |
| Vakiopituus | 6 m / 9 m / 12 m |
| Kiinteäpituinen leikkaus | Saatavilla |
| Pinta | Musta kuumavalssattu |
| Käsittely | Leikkaus, poraus, viisto, oikaisu, purseenpoisto |
| Perusterässtandardi | GB/T 706-2016 |
| Muut standardit | ASTM/EN-vaatimuksista voidaan keskustella |
| Tarjouslomake | Varasto tai tuotanto vaatimuksen mukaan |
Yleisesti pyydetyt osiot sisältävät 12.6#, 14#, 16#, 18#, 20a#, 25a# ja 32a#. Poikkileikkauksen tarkat mitat, laipan leveys, rainan paksuus ja teoreettinen paino riippuvat valitusta osion nimestä.
Oikea I-palkin koko riippuu rakenteellisista vaatimuksista eikä pelkästään hinnasta tai saatavuudesta. Ennen osan valintaa tulee ottaa huomioon jänne, kohdistettu kuorma, tuen kunto, väli, liitäntätapa ja sallittu taipuma.
Pidempi jänneväli, keskittynyt laitekuormitus tai suurempi etäisyys tukien välillä voi vaatia suuremman osan. Rakennesuunnittelussa voi olla tarpeen ottaa huomioon myös sivuttaisvakaus ja huollettavuus taivutuksen ja leikkausten lisäksi.
Kun rakennepiirustuksessa on jo määritetty palkin numero, tilauksen tulee noudattaa määritettyä kohtaa sen sijaan, että sallittaisiin vaihtaminen vain samanlaisten mittojen tai saatavilla olevan varaston perusteella.
I-palkeilla ja H-palkeilla on erilainen poikkileikkausgeometria ja -ominaisuudet. Perinteisissä I-palkeissa on yleensä kapeammat laipat ja vinot sisälaippapinnat, kun taas H-palkeissa on yleensä leveämmät laipat.
I-palkkeja käytetään yleisesti taivutusosina, kun taas H-palkkeja valitaan usein pilareihin ja raskaampiin rakennerungoihin. Tämä on vain yleinen ero; todellinen poikkileikkaus tulee määrittää rakennesuunnitelman mukaan.
I-palkkia ei pidä korvata H-palkilla vain siksi, että molemmat osat näyttävät samanlaisilta tai toinen on helpommin saatavilla.
Q235B:tä käytetään yleisesti tehdaspalkeissa, tasoissa, laitteiden kannattimissa ja yleisessä rakennevalmistuksessa, kun valittu osa täyttää vaaditut kuormitusolosuhteet.
Q355B tarjoaa korkeamman materiaalilujuuden ja voidaan määrittää raskaampiin rakennesovelluksiin, joissa suunnittelu sitä vaatii.
Korkeampi teräslaatu ei automaattisesti tee pienemmästä osasta sopivaa. Jos laatua muutetaan teräksen painon vähentämiseksi, rakennesuunnittelu tulee tarkastaa uudelleen lujuus, taipuma ja vakaus.
Palkki muodostetaan suoraan useiden kuumavalssaustoimintojen avulla:
Teräsaihio → lämmitys → karkea valssaus → välivalssaus → viimeistelyvalssaus → mitoitus → oikaisu → leikkaus → tarkastus → niputtaminen
Peräkkäiset valssauskierrokset muodostavat uuma ja laipat ja tuovat profiilin haluttuihin mittoihin. Rullauksen jälkeen palkin mitat, suoruus ja pinnan kunto tarkistetaan.
Mustassa kuumavalssatussa teräksessä normaalisti esiintyvä tumma valssaushilse on valssauksen aikana muodostuva tuotantopinta, jota ei pidä sekoittaa ilmakehän ruosteeseen.
Perusraina-laippageometria syntyy valssauksen aikana, joten asiakas saa valmiin rakenneosan eikä erillisiä levyjä, jotka on valmistettava I-muotoiseksi kappaleeksi.
Tämä yksinkertaistaa myöhempää leikkausta ja valmistusta ja välttää pitkittäisen hitsauksen käytön peruspalkkiosan luomiseen. Johdonmukaiset valssatut profiilit helpottavat myös materiaaliaikataulujen ja valmistuspiirustusten koordinointia eräprojekteissa.
Kuumavalssattua I-palkkia käytetään pääasiassa silloin, kun I-profiili tarjoaa sopivan rakenteellisen taivutusosan.
Konesovelluksissa palkin valinnassa tulee ottaa huomioon enemmän kuin laitteen kokonaispaino. Tukijänne, kiinnityskohdat, kuorman jakautuminen, tärinä ja toistuva kuormitus voivat kaikki vaikuttaa vaadittuun osaan.
Toimitetuissa koneprojekteissa on käytetty 14#–20# I-palkkeja laitteistopohjaan ja tukien valmistukseen.

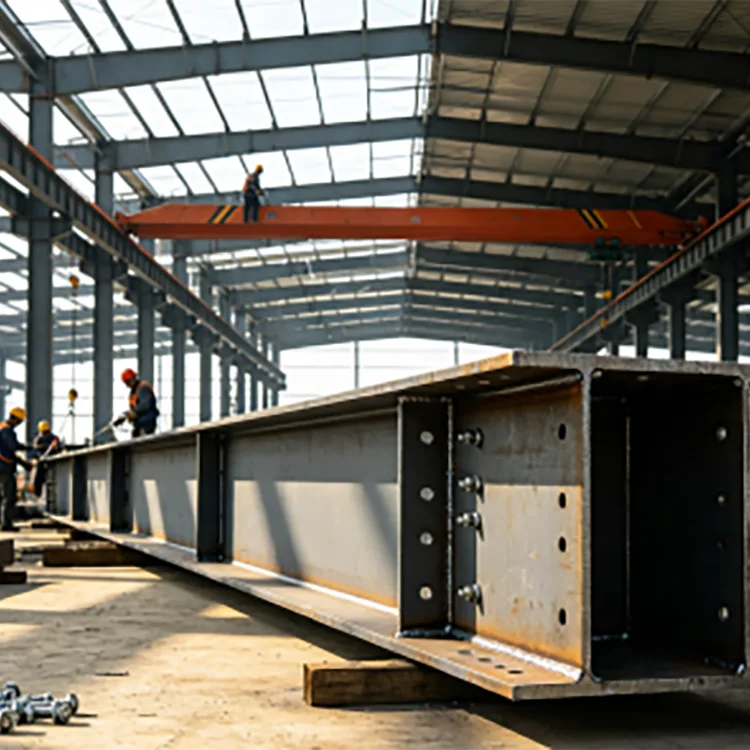

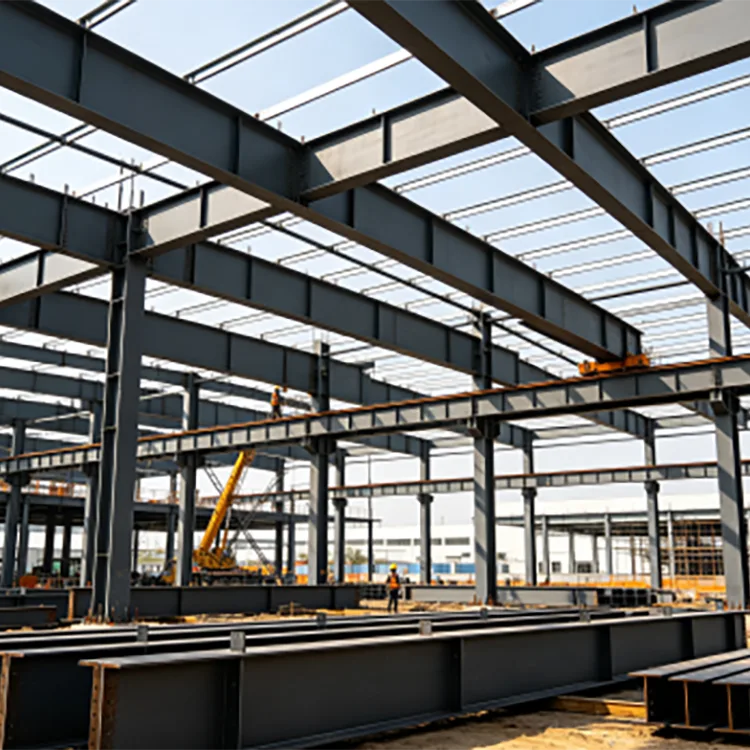

Tehdasrakentamista varten on toimitettu 16#–25# Q235B I -palkkeja kattoon liittyviin palkkeihin, tasopalkkeihin ja tukirakenteisiin.
Tasaiset poikkileikkauksen mitat ovat tärkeitä erävalmistuksessa, koska palkkien on kohdistettava liitoslevyjä ja viereisiä rakenneosia asennuksen aikana.
Kuumavalssattu I-Beam toimitetaan mustana kuumavalssattua terästä ilman korroosiosuojapinnoitetta.
Kuivissa sisäsovelluksissa mustaa pintaa voidaan käyttää, kun projekti ei vaadi lisäkorroosiosuojausta. Paljaalle ulkoteräsrakenteelle voidaan määrittää maalaus, kuumasinkitys tai muu sopiva pinnoitusjärjestelmä huoltoympäristön mukaan.
Kun galvanointia vaaditaan, leikkaus, poraus ja muu valmistus tulisi mieluiten saada valmiiksi ennen galvanointia. Tämä vähentää paljastetun teräksen määrää, joka muuten vaatisi korjausta käsittelyn jälkeen.
Rongheng voi järjestää käsittelyn projektipiirustuksen mukaan, mukaan lukien:
Suurille tilauksille asiakkaat voivat toimittaa leikkausluettelon ja valmistuspiirustukset ennen tuotantoa. Näin palkin pituudet ja käsittelyvaatimukset voidaan sovittaa yhteen asennusmittojen kanssa.
Tarkastuksessa keskitytään materiaalilaatuun, osien nimeämiseen ja valmiisiin mittoihin.
Materiaalitodistukset ja sovitut tarkastuspöytäkirjat voidaan toimittaa projektin vaatimusten mukaisesti. Kolmannen osapuolen tarkastus voidaan järjestää myös sopimuksen mukaan.
Terästilaukset voidaan ratkaista todellisen painon tai teoreettisen painon mukaan ostosopimuksen mukaisesti.
Todellinen paino perustuu toimitetun materiaalin mitattuun massaan. Teoreettinen paino lasketaan valitun osan julkaistusta painoyksikköpainosta ja sen toimitetusta pituudesta.
Esimerkiksi palkin, jonka teoreettinen yksikköpaino on 20 kg/m ja pituus 12 m, teoreettinen paino on 240 kg.
Joukkotilauksissa maksutapa tulee vahvistaa ennen tuotantoa ja lähettämistä.
Pohjois-Kiinan tehdasprojektissa käytettiin 16#–25# Q235B kuumavalssattua I-palkkia kattoon liittyvissä palkeissa, tasoissa ja tukirakenteissa. Materiaali toimitettiin erissä poikkileikkauksen ja mittatarkistuksen kanssa ennen valmistusta.
Eräs konevalmistaja käytti 14#–20# I-palkkeja laitteiden pohjana ja tukirakenteina. Palkit leikattiin ja valmistettiin vaadittujen tukimittojen mukaan ennen pintakäsittelyä.
Kaakkois-Aasian infrastruktuuriprojektiin toimitettiin Q355B I -palkit laitoksen runkoon ja putkien tukirakenteisiin. Tilaus sisälsi lajittelun, nippujen vahvistuksen ja konttikuljetuksen vientidokumentaation.

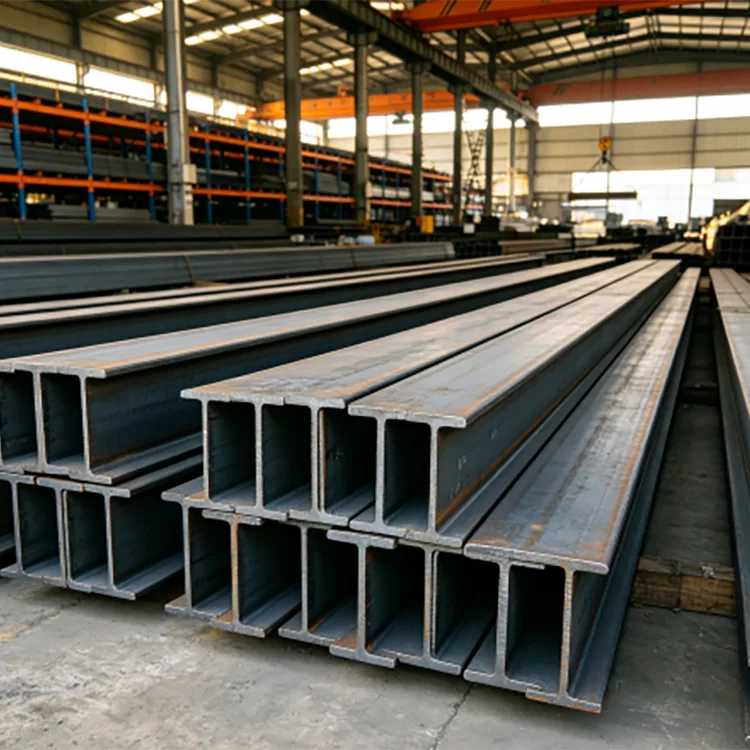

Ronghengin toimitusketju sijaitsee Tianjin Daqiuzhuangissa, ja siellä on pääsy kuumavalssatun profiilin teräkseen, varastointiin, käsittelyyn ja vientilogistiikkaan.
Common I Beam -osuudet 10# - 63# voidaan järjestää varaston ja projektin kysynnän mukaan. Q235B ja Q355B ovat saatavilla erilaisiin rakenteellisiin vaatimuksiin, kun taas kiinteäpituinen leikkaus ja sovittu käsittely voidaan koordinoida ennen toimitusta.
Ulkomaisten tilausten osalta materiaalin lajittelu, niputtaminen, kontin lastaus ja vientidokumentaatio voidaan myös koordinoida lähetysvaatimusten mukaisesti.
Sitä käytetään yleisesti tehdaspalkeissa, katto- ja tasorakenteissa, laitepohjassa, putkitelineissä, varastorakenteissa ja muissa teräsrakenteissa.
Ei. Niiden laipan geometria ja poikkileikkauksen ominaisuudet ovat erilaisia. I-palkkia ei saa vaihtaa H-palkkiin tarkistamatta rakenteellisia vaatimuksia.
Kumpikaan ei ole yleisesti parempi. Sopiva osa riippuu jännevälistä, kuormituksesta, poikkileikkauksen ominaisuuksista, tukiolosuhteista ja rakennesuunnittelusta.
Q235B ja Q355B ovat tärkeimmät toimitetut laatuluokat. Muista arvosanoista voidaan keskustella, kun projekti sitä vaatii.
Yleinen kokoalue on 10#–63#, mukaan lukien a / b-sarjan osat. Tarkat mitat ja teoreettinen yksikön paino riippuvat valitusta osan nimestä.
Kyllä. Vakiopituudet ovat 6 m, 9 m ja 12 m, ja kiinteäpituinen leikkaus voidaan järjestää projektin vaatimusten mukaan.
Kyllä. Poraus, leikkaus, viisto, oikaisu ja purseenpoisto voidaan järjestää piirustusten ja sovittujen työstövaatimusten mukaan.
Kyllä. Palkki voidaan valmistaa ensin ja sen jälkeen kuumasinkittää, kun tarvitaan lisäkorroosiosuojausta ulkona tai kosteassa ympäristössä.
Ei automaattisesti. Teräslaadun muutos tulee tarkistaa rakenteellisen kuormituksen, profiilin koon ja suunnitteluvaatimusten perusteella.
Teoreettinen paino lasketaan yleensä valitun osan julkaistusta painoyksiköstä kerrottuna sen pituudella. Todellisen painon selvitystä voidaan käyttää myös silloin, kun sopimuksessa määrätään.
Materiaalitodistukset ja sovitut tarkastuspöytäkirjat voidaan toimittaa projektin vaatimusten mukaisesti. Tarvittaessa voidaan järjestää myös kolmannen osapuolen tarkastus.
Kyllä. Profiiliteräksen toimitus, kiinteäpituinen leikkaus, sovittu käsittely, niputtaminen, tarkastusdokumentaatio, kontin lastaus- ja vientidokumentaatio voidaan koordinoida kansainvälisiin tilauksiin.
