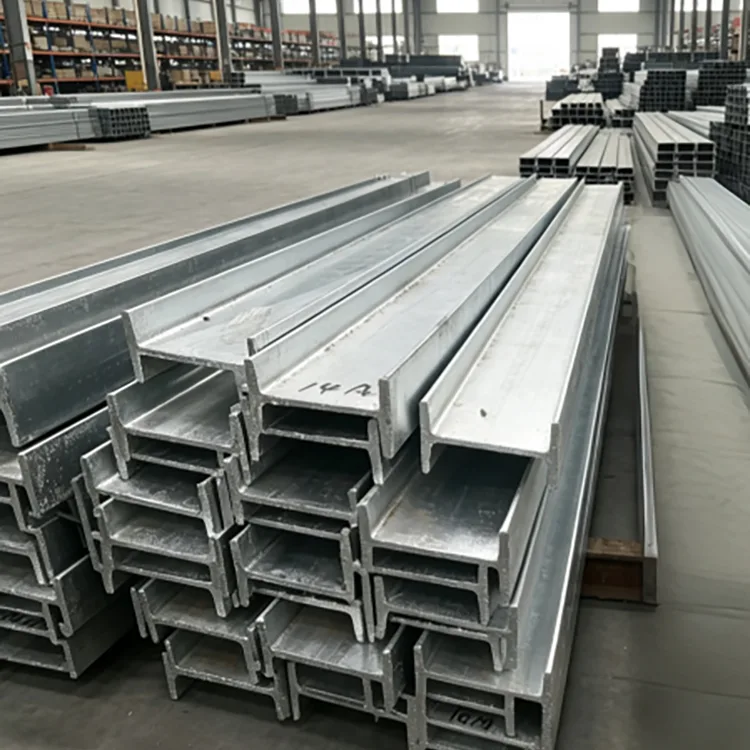

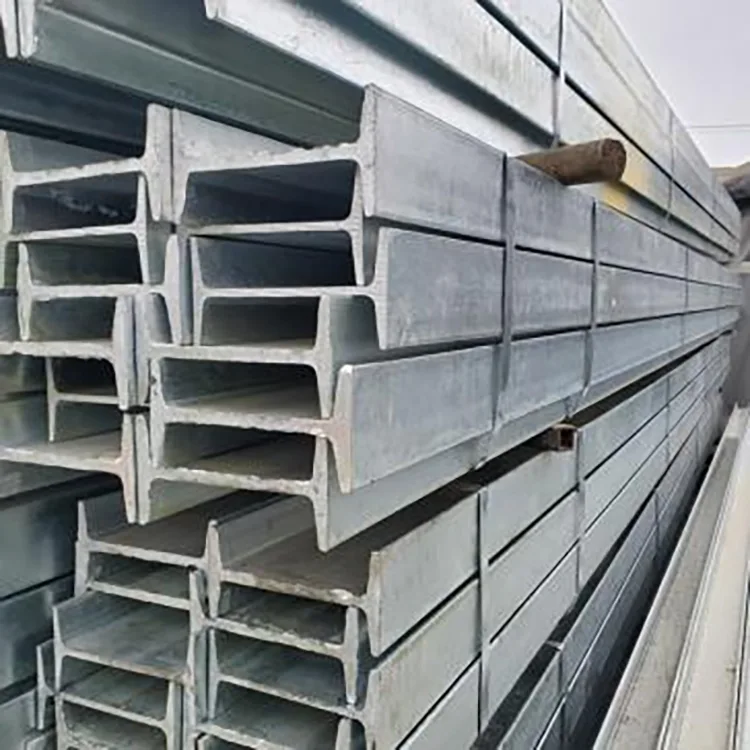

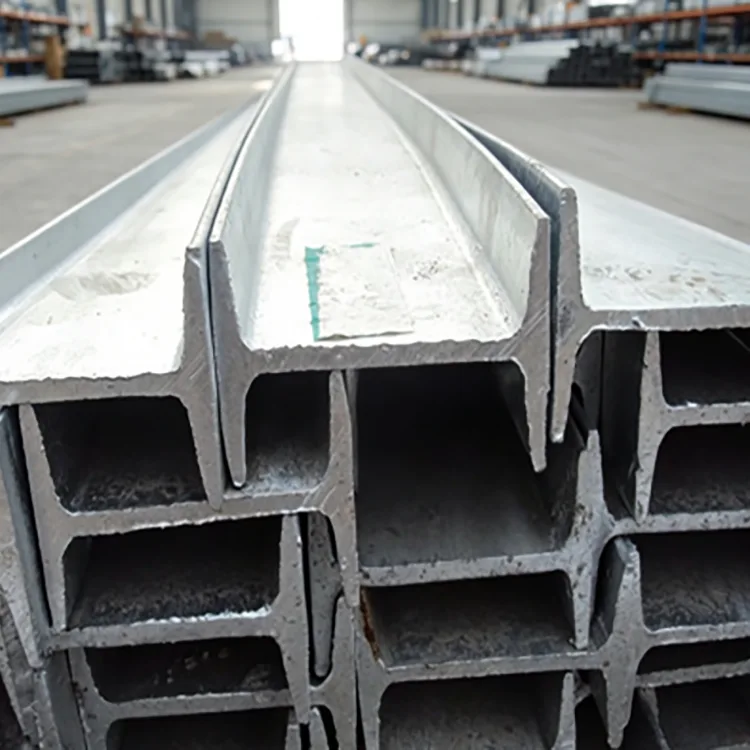

Kuumasinkitty I-palkki

Kuumasinkitty I-palkki on kuumavalssattu I-profiiliteräspalkki, joka on viimeistelty sinkkipinnoitteella kuumasinkimällä. I-muotoinen osa tarjoaa rakenteellista kestävyyttä uuman ja laippojensa kautta, kun taas galvanoitu pinta suojaa korroosiolta paljaille teräsrakenteille.

Rongheng toimittaa galvanoituja I-palkkeja Q235B- ja Q355B-malleissa, yleisinä kooina 10# - 63#, vakiopituuksina 6 m, 9 m ja 12 m ja räätälöityinä pituuksina noin 2-19 m. Leikkaus, poraus, viisto, oikaisu, hionta ja purseenpoisto voidaan järjestää ennen galvanointia projektipiirustusten mukaan.

Tekniset tiedot

Vientitilauksissa rakenneterässtandardi, galvanointistandardi, profiilikoko, teräslaatu, sinkkipinnoitus ja käsittelyvaatimukset tulee vahvistaa projektipiirustuksista ja sopimuksesta ennen tuotantoa.

I-palkki tai H-palkki: Vahvista osa ennen tilaamista

I- ja H-palkit ovat eri rakenneosia, eikä niitä pidä käsitellä keskenään vaihdettavina. Perinteisessä I-palkissa on kapeampi laippajärjestely ja vinot sisälaippapinnat, kun taas H-palkeissa on yleensä leveämmät laipat ja erilainen leikkausgeometria.

Kun tilaat, tunnista palkki sen osion nimen, mittojen ja sovellettavan standardin perusteella sen sijaan, että käytät vain yleistä termiä "teräspalkki". Toimittajan tulee sovittaa toimitettu osa hyväksyttyyn piirustukseen ennen leikkaamista ja galvanointia.

Kuumasinkitysprosessi

Suositeltava vaihe on suorittaa vaadittu leikkaus ja koneistus ennen galvanointia, jotta käsitelty teräs saa sinkkisuojan valmistuksen jälkeen.

Kuumavalssattu I-palkki → materiaalitarkastus → oikaisu → leikkaus ja työstö → rasvanpoisto → peittaus → sulatus → kuivaus → kuumasinkitys → jäähdytys → viimeistely → sinkkipinnoitteen tarkastus → mittatarkastus → pakkaus.

Teräsosa upotetaan sulaan sinkkiin noin 450 °C:ssa. Sinkkipinnoite peittää esillä olevan rainan, laipat, reunat ja muut käsiksipäästävät pinnat.

Suurempien tai raskaampien osien suoruus ja mitat tulee tarkistaa galvanoinnin jälkeen, koska lämmitys ja jäähdytys voivat vaikuttaa lopulliseen geometriaan.

Sinkkipinnoitteen valinta

Rongheng toimittaa yleensä 85–120 μm:n sinkkipinnoitteen, josta on saatavilla noin 100–140 μm, kun on määritelty korkeampi pinnoitusvaatimus.

Paksumpi sinkkipinnoite antaa enemmän sinkkimassaa ilmakehän altistumiseen, mutta pinnoitteen paksuus tulee valita todellisen ympäristön ja projektin korroosiovaatimusten mukaan sen sijaan, että sitä tulisi käyttää täydellisen korroosiontorjuntajärjestelmän korvikkeena.

Q235B vai Q355B I Beam?

Q235B:tä käytetään tavanomaisissa rakennesovelluksissa, joissa vaadittu poikkileikkaus täyttää lasketut kuormitus- ja huoltovaatimukset. Q355B tarjoaa korkeamman myötörajan, ja se voidaan määrittää sovelluksiin, jotka vaativat suurempaa rakennekapasiteettia.

Teräslaji tulee valita yhdessä palkin koon, jänteen, kuormituksen ja liitosrakenteen kanssa. Vahvempi laatu ei automaattisesti kompensoi alamittaista osaa tai sopimatonta rakennesuunnittelua.

Selkeä ostospesifikaatio voidaan kirjoittaa seuraavasti:

Q355B / 25# I Palkki / 12 m / kuumasinkitty / spesifioitu sinkkipinnoite / leikattu piirustukseen.

Käsittely ennen galvanointia

Valmistus tulee mahdollisuuksien mukaan saattaa päätökseen ennen kuumasinkitystä. Käytettävissä oleva käsittely sisältää:

• Kiinteäpituinen leikkaus
• Poraus ja lävistys
• Viistot
• Suoristus
• Hionta ja purseenpoisto
• Muu piirustuspohjainen koneistus

Näiden toimintojen suorittaminen ennen galvanointia auttaa suojaamaan käsiteltyä elementtiä sinkkisuojalla. Jos leikkaaminen, poraus tai hitsaus suoritetaan galvanoinnin jälkeen, altistuvat tai kuumuuden aiheuttamat alueet vaativat asianmukaista korjausta.

Sovellukset

• Tehdasrakennukset ja työpajat
• Varasto- ja laiturirakenteet
• Raskaiden laitteiden tukikehykset ja jalustat
• Ulkoteräsrakenteet
• Aurinko- ja energiaprojektirakenteet
• Kunnallinen infrastruktuuri
• Teollisuuslaitosten tukirakenteet
• Rannikon ja kostean ympäristön teräsrakenteet

Mitä tulee tarkistaa ennen lähetystä

Sinkittyjen I-palkkitilausten osalta tarkastuksen tulee kattaa sekä pohjateräs että valmis galvanoitu kappale.

• Teräsluokka:Q235B, Q355B tai määritetty vastaava
• Osio:Vahvista todellinen I-palkin koko piirustukseen nähden
• Mitat:Tarkista palkin korkeus, laipan leveys, paksuus ja sovellettavat toleranssit
• Suoruus:Vahvista kohdistus galvanoinnin jälkeen
• Pituus:Tarkista kiinteän pituuden vaatimukset
• Sinkkipinnoite:Tarkista sovitun spesifikaation mukaisesti
• Pinta:Tarkista, ettei terästä ole paljastunut, onko siellä voimakasta kuoriutumista ja liiallista sinkin kertymistä
• Valmistus:Tarkista reiät, leikkaukset, viisteet ja muut piirustusvaatimukset

Materiaalitodistukset, galvanoinnin tarkastuspöytäkirjat, mittatarkastustiedot ja kolmannen osapuolen tarkastusasiakirjat voidaan järjestää projektin vaatimusten mukaisesti.

Esimerkkejä projekteista

Rannikkoverho-seinärakenne

Rannikkoteollisuusprojektissa käytettiin 10# ja 12# Q235B kuumasinkittyjä I-profiileja ulkona rakennetuissa tukiosissa. Korkean kosteuden ja suolapitoisen ilman vuoksi projektissa määriteltiin lisää sinkkipinnoitetta.

Galvanoidut osat toimitettiin mittatarkastuksen ja vaaditun käsittelyn jälkeen. Toimitetun projektikirjan mukaan rakenne pysyi vapaana laajasta ruosteesta tai pinnoitteen kuoriutumisesta seitsemän vuotta ja läpäisi toistuvia valvontatarkastuksia.

Maahan asennettu aurinkorakenne

Suuri maahan asennettu aurinkosähköprojekti vaati Q235B I -palkkeja laitteiden jalustoihin ja tukirakenteisiin, jotka ovat alttiina auringon, tuulen ja sateen vaikutuksille. Palkit toimitettiin kiinteäpituisina prosessoinnein ja kuumasinkittynä projektin vaatimusten mukaisesti.

Galvanoidut osat saapuivat valmiina rakenneasennukseen välttäen erillistä laajamittaista työmaamaalausta. Galvanoitu spesifikaatio valittiin projektin 25 vuoden suunnittelun kestovaatimuksen mukaan.

Kuumasinkitty I-palkki merentakaisiin projekteihin

Vientitilauksissa seuraavat tiedot tulee vahvistaa ennen tuotantoa:

• Osio:10#–63# tai määritetty osa
• Teräsluokka:Q235B, Q355B tai hyväksytty vastaava
• Pituus:6 m, 9 m, 12 m tai kiinteä 2-19 m pituus
• Sinkkipinnoite:Vakio- tai korotettu projektivaatimus
• Käsittely:Leikkaus, poraus, viisto, oikaisu ja muu piirustuspohjainen koneistus
• Tarkastus:Tarvittaessa materiaalitodistus, tehdastarkastus tai kolmannen osapuolen tarkastus
• Pakkaus:Nippujärjestely soveltuu konttien lastaukseen ja pitkän matkan kuljetuksiin

Toimitus Tianjin Daqiuzhuangista

Ronghengin toimitusketju sijaitsee Tianjin Daqiuzhuangissa ja tarjoaa pääsyn kuumavalssatun teräksen, galvanoinnin ja loppupään teräksenkäsittelyresursseihin.

Vakio-I-palkkikokojen osalta varastopohjainen toimitus voidaan koordinoida, jos mahdollista. Projektitilauksissa kiinteäpituinen leikkaus, piirustuspohjainen käsittely, galvanointi, tarkastus ja vientivalmistelu voidaan koordinoida ennen toimitusta.

FAQ

Q1. Mitä eroa on I-säteellä ja H-säteellä?

I-palkeissa on yleensä kapeammat laipat ja vinot sisälaippapinnat, kun taas H-palkeissa on yleensä leveämmät laipat ja erilainen leikkausgeometria. Ne tulisi määrittää tarkan osan nimen ja mittojen mukaan sen sijaan, että ne korvattaisiin pelkästään ulkonäön perusteella.

Q2. Mitä teräslajeja on saatavilla?

Yleisiä laatuja ovat Q235B ja Q355B. Sopivan arvosanan tulee noudattaa rakennesuunnittelua ja projektispesifikaatiota.

Q3. Mitä sinkkipinnoitetta on saatavilla?

Yleinen sinkkipinnoitealue on 85–120 μm. Noin 100–140 μm voidaan keskustella projekteissa, jotka vaativat lisäpinnoitetta soveltuvien eritelmien mukaisesti.

Q4. Voidaanko I-palkki leikata ja porata ennen galvanointia?

Kyllä. Kiinteäpituinen leikkaus, poraus, viisto, oikaisu, hionta ja purseenpoisto voidaan suorittaa ennen galvanointia piirustusten mukaan.

Q5. Voidaanko galvanoitua I-palkkia käyttää rannikkoalueilla?

Kyllä, mutta sinkkipinnoite tulee valita todellisen altistuksen mukaan. Rannikko- ja suolapitoiset ympäristöt vaativat enemmän korroosioarviointia kuin tavalliset sisämaan ulkoolosuhteet. Jatkuva meriveteen upottaminen vaatii erillisen korroosiontorjuntamenetelmän.

Q6. Voiko Q235B korvata Q355B:n?

Ei automaattisesti. Teräslaadun vaihtaminen edellyttää vahvistusta, että heikomman lujuuden materiaali täyttää edelleen vaaditut rakenteelliset kuormitukset ja käyttöolosuhteet.

Q7. Vaikuttaako galvanointi palkin suoruuteen?

Kuumentaminen ja jäähdytys galvanoinnin aikana voivat vaikuttaa teräsosien, erityisesti suurempien osien mittoihin ja suoruuteen. Siksi valmiit palkit tulee tarkastaa galvanoinnin jälkeen.

Q8. Voidaanko hitsaus suorittaa galvanoinnin jälkeen?

Kyllä, mutta hitsaus poistaa sinkin lämmitetyn alueen ympäriltä. Vaurioitunut alue tulee puhdistaa ja korjata sopivalla sinkkipitoisella pinnoitteella hitsauksen jälkeen. Liitäntätiedot tulee mahdollisuuksien mukaan täydentää ennen galvanointia.

Q9. Mitä pituuksia on saatavilla?

Vakiopituudet ovat 6 m, 9 m ja 12 m. Kiinteistä pituuksista noin 2–19 m voidaan keskustella tuotanto- ja kuljetustarpeiden mukaan.

Q10. Mitä asiakirjoja voidaan toimittaa?

Projektista riippuen voidaan toimittaa materiaalitodistukset, galvanoinnin tarkastuspöytäkirjat, mittatarkastustiedot, pakkaustiedot ja kolmannen osapuolen tarkastusasiakirjat.
