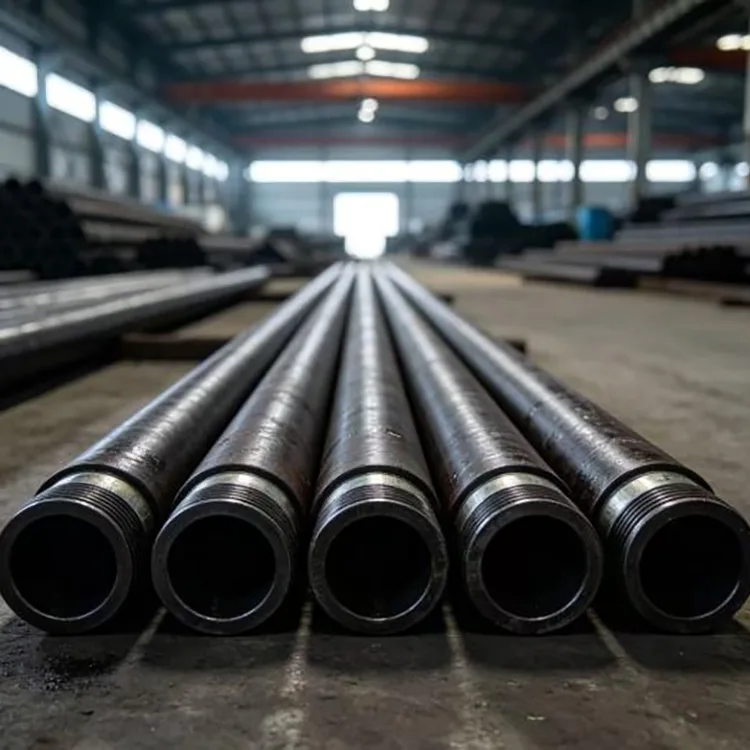

Saumaton öljyputki öljykentille

Seamless Oil Tubing for Oilfield on putki, jonka kautta tuotetut nesteet kulkeutuvat pintaan tai ruiskutetut nesteet tulevat muodostumaan. Sen valinta liittyy siis läheisesti sisäiseen paineeseen, nesteen koostumukseen, lämpötilaan, kaivon syvyyteen, toistuviin työstötoimintoihin ja liitosten suorituskykyyn.

Toisin kuin kotelo, letkua ei tavallisesti sementoida pysyvästi kaivoon. Se muodostaa irrotettavan nauhan kotelon sisään ja voidaan vetää ulos huollon, stimuloinnin tai työskentelyn aikana.

Standardit ja tärkeimmät tekniset tiedot

API Spec 5CT kattaa kotelon ja putket, mukaan lukien putkikoot, seinämän paksuudet, teräslaadut ja päätypinnat. Nykyinen API 5CT 11th Edition sisältää lisäyksiä ja virheitä, mukaan lukien kesäkuun 2026 Errata 3.

Kiinalaisissa projekteissa GB/T 19830-2023 on nykyinen standardi teräsputkille, joita käytetään öljy- ja kaasukaivojen koteloina tai putkina.

API 5CT luetteloi tällä hetkellä laatuluokat, mukaan lukien H40, J55, K55, N80, L80, C90, T95, P110 ja Q125, sekä putkiliitännät, kuten irroittamattomat letkut (NU), ulkoiset irrotetut letkut (EU) ja kiinteät liitosletkut (IJ).

Arvosanan valinta

H40:tä voidaan käyttää tiettyihin matalakuormitussovelluksiin, joissa on alhainen lujuus riittävä.

J55 ja K55 määritetään yleisesti tavanomaisille kaivoille. Ne valitaan usein sinne, missä kaivo ei vaadi korkeampaa lujuutta.

N80 tarjoaa korkeamman lujuustason vaativampaan tavanomaiseen palveluun, mutta korkeampi laatu ei automaattisesti tee siitä sopivaa happamiin ympäristöihin.

L80 valitaan yleisesti silloin, kun materiaalin ominaisuudet ja huoltovaatimukset määritellään. Tarkka L80-tyyppi tulee ilmoittaa tilauksessa.

P110:tä käytetään, kun vaaditaan suurempaa lujuutta, mukaan lukien syvät kaivot ja vaativat tuotanto- tai stimulointiolosuhteet.

C90 ja T95 voidaan valita vahvempiin sovelluksiin, joissa kaivon suunnittelu edellyttää myös asiaankuuluvaa lähdepalvelua.

Teräslaatu tulee valita todellisen kaivon suunnittelun perusteella sen sijaan, että pelkkä syvyys olisi ratkaiseva tekijä.

Öljyletkun valinta kaivon kunnon mukaan

Perinteiseen matalaan tai keskisyvään makeakaivoon J55 tai K55 voivat tarjota käytännöllisen tasapainon lujuuden ja kustannusten välillä.

Kun kaivon syvyys, aksiaalinen kuormitus, paine- tai stimulaatiokuormitukset kasvavat, N80 tai P110 voidaan harkita kotelon ja letkun rakenteen mukaan.

H₂S:tä sisältävien kaivojen letkut on valittava erityisesti happamien käyttöolosuhteiden mukaan. Laatu, kovuus, lämpökäsittely ja ympäristövaatimukset ovat tärkeitä. API 5CT sisältää erityisvaatimuksia useille vaativassa palvelussa käytetyille laatulajeille; siksi pelkkä lujalaatuisen laadun valitseminen ei ole riittävä happaman palvelun pätevyys.

CO₂- ja kloridipitoisissa ympäristöissä voidaan harkita korroosionkestäviä letkuja, kuten L80 13Cr, jos hyvin nesteet sitä vaativat. API ylläpitää myös erillistä spesifikaatiota korroosionkestävistä seostuista saumattomista koteloista ja putkista käytettäville tuotteille.

Kierteen kytkentä

Letkuliitos vaikuttaa kuorman siirtoon, tiivistykseen ja kykyyn kestää toistuvia ajo- ja vetotoimintoja.

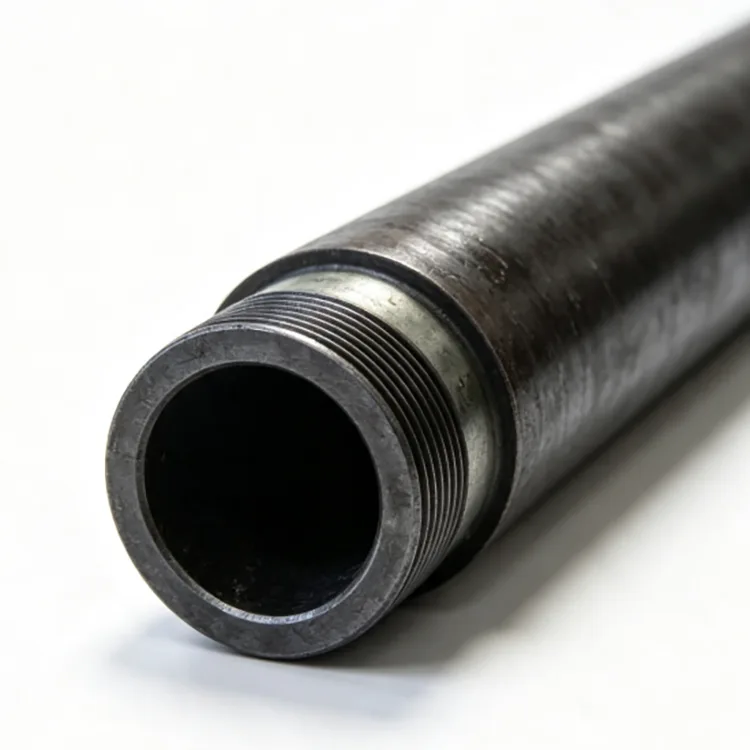

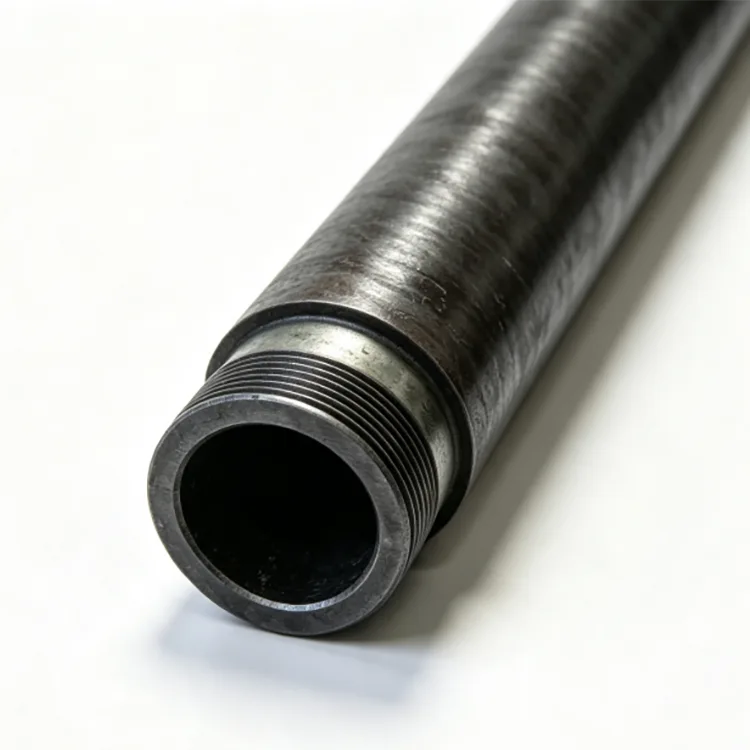

NU-kiertymättömässä letkussa on katkaisematon putken pää, ja sitä käytetään yleisesti tavanomaisissa kaivoissa, joissa sen liitosteho on riittävä.

EU:n ulkoinen katkaisuputki lisää liitososuutta, ja se valitaan yleensä, kun vaaditaan suurempaa vetokapasiteettia.

Premium-liitäntöjä käytetään, kun kaivo vaatii tehostettua kaasutiivistystä, parempaa kestävyyttä toistuvalle kuormitukselle tai vaativampaa paine- ja lämpötilasuoritusta. Tarkka yhteys tulisi määrittää projektin toimesta sen sijaan, että käytettäisiin omaa yhteyden nimeä yleisenä tuotekuvauksena.

Valmistusprosessi

Tyypillinen saumaton öljyputki öljykenttien tuotantoreitti sisältää teräsaihioiden valmistuksen, lämmityksen, lävistyksen, kuumavalssauksen, mitoituksen, jäähdytyksen, oikaisun, leikkauksen, lämpökäsittelyn tarvittaessa, kierteiden koneistuksen ja lopputarkastuksen.

Kierteiden käsittely on erityisen tärkeää, koska putkia tehdään toistuvasti ja rikotaan huollon aikana. Kierteiden mittojen, liitossovituksen, päädyn kunnon ja mitan on siksi täytettävä määritellyt standardit.

Tarkastus ja laadunvalvonta

Tarkastusvaatimukset riippuvat luokasta, tuotespesifikaatiosta ja ostotilauksesta. Ne voivat sisältää kemiallisen koostumuksen, vetoominaisuudet, kovuuden, mittatarkastuksen, drift-testauksen, hydrostaattisen testauksen ja ainetta rikkomattoman tutkimuksen.

Kierreputkessa kierteiden tarkastus ja mittarin säätö ovat myös tärkeitä. Tarkastuspöytäkirjat ja kolmannen osapuolen tarkastukset voidaan järjestää projektin vaatimusten mukaisesti.

Putket vs. kotelo

Sekä letkua että koteloa käytetään samassa kaivossa, mutta ne suorittavat erilaisia ​​tehtäviä.

Kotelo tukee porausreikää ja eristää muodostumista, ja se on yleensä sementoitu paikalleen. Letku on asennettu kotelon sisään ja tarjoaa virtausreitin tuotetuille tai ruiskutetuille nesteille. Letkut voidaan noutaa työskentelyn aikana.

Koska niiden ulkohalkaisijat, kuormitukset, liitännät ja suunnittelutoiminnot ovat erilaisia, kotelo ja letkut eivät ole keskenään vaihdettavissa.

Tyypilliset sovellukset

Öljyntuotantokaivot

Käytetään raakaöljyn ja siihen liittyvän kaasun kuljettamiseen tuotantovyöhykkeeltä pintaa kohti.

Kaasu kaivot

Valittu huomioiden paine, lämpötila, kaasun koostumus ja liitosten tiivistysvaatimukset.

Veden ruiskutuskaivot

Käytetään ruiskutussarjoihin, joissa letkun materiaalin ja liitännän on vastattava ruiskutetun veden laatua ja käyttöolosuhteita.

Stimulaatio- ja workover-operaatiot

Letkun valinnassa on otettava huomioon toistuva juoksu, vetäminen, paineen kierto ja stimulaatiokuormitukset.

Vaakasuuntaiset ja syvät kaivot

Enemmän huomiota on kiinnitettävä aksiaaliseen kuormitukseen, nurjahdukseen, vastukseen, liitoksen suorituskykyyn ja paineolosuhteisiin.

Pituus ja toimitus

API-alueen pituudet voidaan valita kotelo- ja letkuohjelman mukaan. R2:ta käytetään laajalti tavallisissa letkutilauksissa, kun taas pidempiä R3-liitoksia voidaan harkita, jos kaivon suunnittelu ja käsittelyolosuhteet sen sallivat.

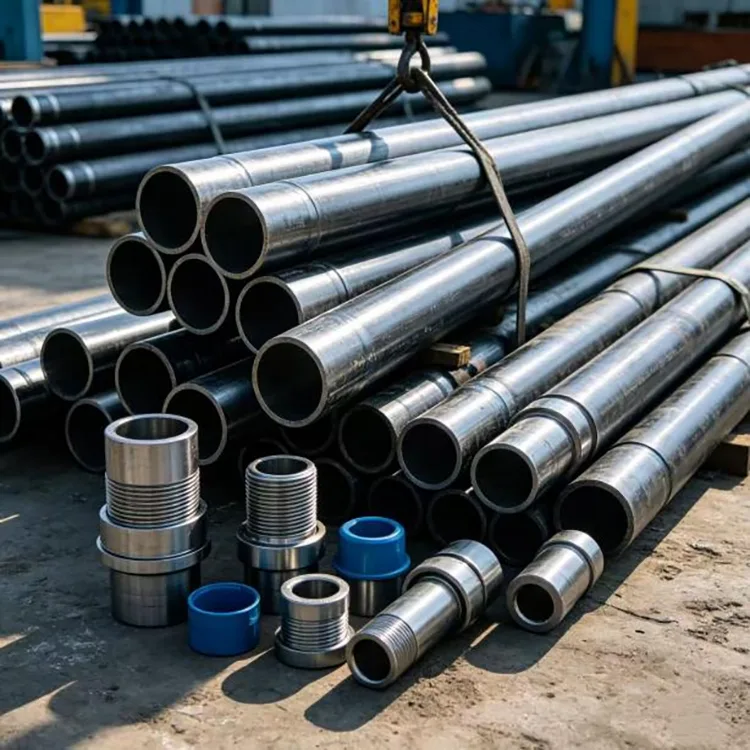

Putket voidaan toimittaa sileänä tai kierteitettynä ja kytkettynä määritellyn liitännän mukaan. Kuljetusta ja varastointia varten on saatavilla lankasuojat ja sopiva nippu.

Hankintatiedot

Tarjousta varten anna letkun standardi, laatu, nimellinen ulkohalkaisija, seinämän paksuus tai painomerkintä, liitäntätyyppi, pituusalue, määrä ja käyttöolosuhteet.

Anna happamia tai syövyttäviä kaivoja varten myös H2S-, CO₂-, kloridi-, lämpötila- ja painetiedot, jos saatavilla. Näin materiaali ja liitäntä voidaan verrata todelliseen käyttöympäristöön pelkän syvyyden perusteella valinnan sijaan.

FAQ

K1: Mikä on tärkein ero öljykentän saumattoman öljyputken ja kotelon välillä?

Kotelo on ulompi porausreiän tuki ja muodostumisen eristysputki, joka on tavallisesti sementoitu paikalleen. Letku on asennettu kotelon sisään ja kuljettaa tuotettuja tai ruiskutettuja nesteitä. Putket voidaan vetää ulos työskentelyn aikana.

Q2: Onko saumaton letku ainoa sallittu öljykaivoissa?

Nro API 5CT kattaa sekä saumattomat että sähköhitsatut kotelot tai letkut. Kun vaaditaan saumatonta letkua, ostospesifikaatiossa on ilmoitettava selvästi valmistustyyppi.

Q3: Kuinka valitsen NU- ja EU-letkun välillä?

NU-letkussa on katkeamaton liitäntä, ja sitä käytetään yleisesti perinteisissä sovelluksissa, joissa liitäntäkapasiteetti on riittävä. EU-letkussa on ulkoisesti käännetty pää ja se tarjoaa suuremman liitososan sovelluksissa, jotka vaativat suurempaa vetokapasiteettia. API 5CT tunnistaa sekä NU- että EU-letkuliitännät.

Q4: Voidaanko P110-letkua käyttää happamassa kaivossa?

Älä määritä hapan palvelun soveltuvuutta pelkästään vahvuuden perusteella. H₂S-palvelu edellyttää määritellyn laadun, lämpökäsittelyn, kovuuden ja ympäristöolosuhteiden tarkistamista. Letkut tulee tilata sovellettavien huoltovaatimusten mukaisesti.

Kysymys 5: Mitä tietoja tarvitaan saumattoman öljyputken valitsemiseen öljykentällä?

Perustiedot sisältävät letkun koon, seinämän paksuuden tai painon, teräslaadun, liitännän, pituuden ja määrän. Oikeaa suunnittelua varten on myös ilmoitettava kaivon syvyys, paine, lämpötila ja nesteen koostumus.

Q6: Voidaanko letku toimittaa kierteitetyllä ja kytkettynä?

Kyllä. Letkut voidaan toimittaa määritellyillä API-liitännöillä, kuten NU, EU tai IJ, sekä tarvittaessa projektikohtaisilla premium-liitännöillä.
