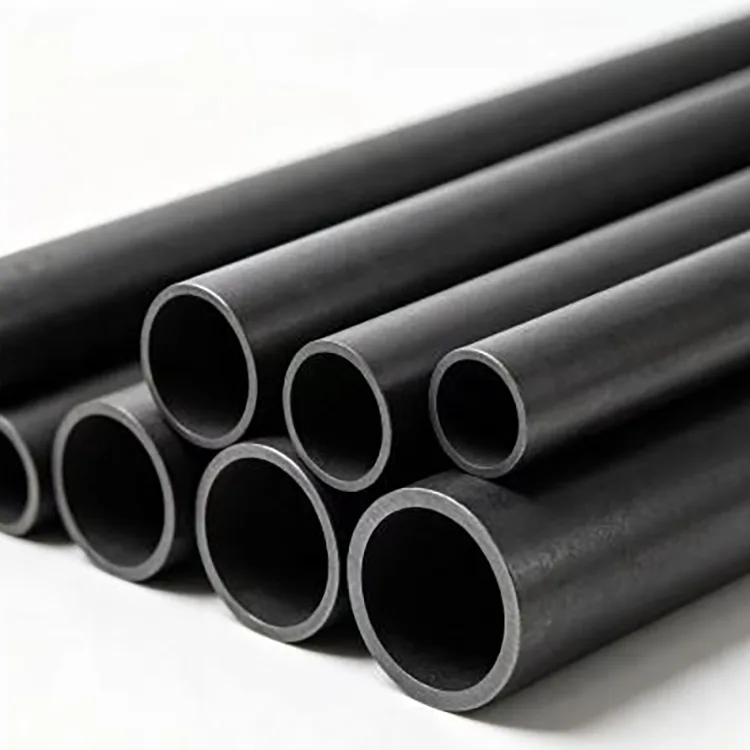

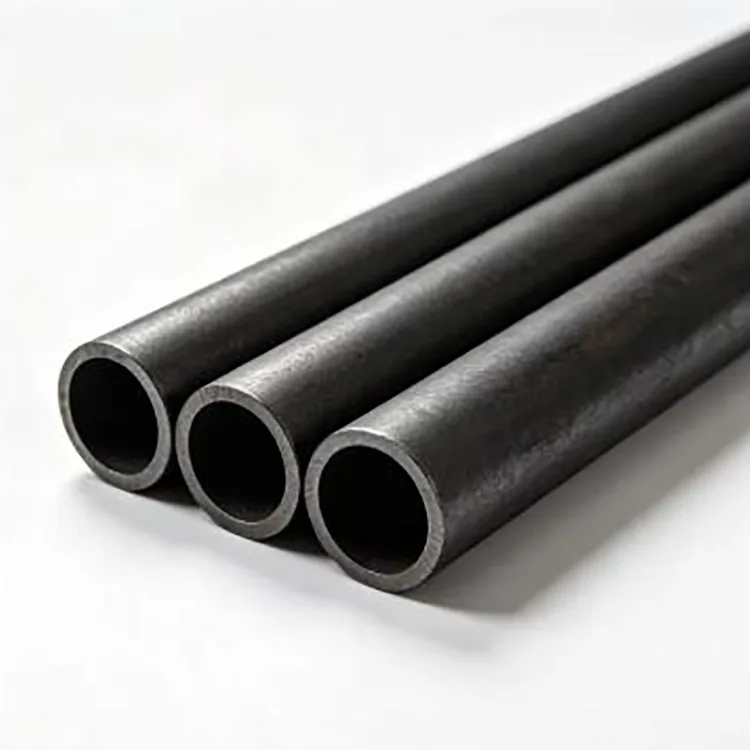

Saumaton hiiliteräsputki

Saumaton hiiliteräsputki on muodostettu ilman pitkittäistä hitsisaumaa. Kuumavalssattu putki valitaan yleensä suurempien halkaisijoiden, raskaampien seinien ja yleiseen suunnittelukäyttöön, kun taas kylmävedettyä putkia käytetään silloin, kun vaaditaan tiukempia mittatoleransseja ja tasaisempaa pintaa.

Putki voidaan toimittaa kiinalaisten GB/T-standardien tai ASTM-, EN- ja JIS-vaatimusten mukaisesti sovelluksen ja ostospesifikaatioiden mukaan.

Standardit ja materiaalit

GB/T 8162-2018 on edelleen nykyinen kiinalainen standardi saumattomille rakenneteräsputkille, kun taas GB/T 8163-2018 on nykyinen standardi saumattomille teräsputkille nestekäyttöön.

ASTM A53/A53M-24 kattaa sekä saumattomat että hitsatut teräsputket, kun taas ASTM A106/A106M-26 kattaa erityisesti saumattoman hiiliteräsputken korkean lämpötilan huoltoon.

Yleisiä materiaaleja ovat 20#, 45#, Q355B (16Mn), 27SiMn ja 40Cr. Materiaalin valinnan tulee perustua lujuuteen, työstettävyyteen, lämpötilaan, käyttöaineeseen ja valmistusvaatimuksiin.

Kokoalue

Erikoismitat, paksuseinäiset putket ja projektikohtaiset toleranssit voidaan valmistaa piirustusten tai teknisten eritelmien mukaan.

Kuumavalssattu vai kylmävedetty?

Suuren halkaisijan ja raskaiden seinämien vaatimuksiin kuumavalssattu saumaton putki on yleensä käytännöllisempi valinta. Sitä käytetään laajasti rakenneosissa, teknisissä laitteissa ja yleisissä teollisissa sovelluksissa, joissa ei vaadita erittäin tiukkoja mittatoleransseja.

Kylmävedetty saumaton putki sopii paremmin pienempiin kokoihin, tiukempiin toleransseihin ja koneistussovelluksiin. Sen sileämpi pinta ja kontrolloidummat mitat voivat vähentää osien, kuten holkkien, holkkien ja mekaanisten komponenttien, työstöä.

Nämä kaksi prosessia eivät ole vain saman tuotteen eri laatuja. Valinnan tulee perustua vaadittuun kokoon, toleranssiin, pinnan kuntoon ja jatkokäsittelyyn.

Oikean standardin valinta

Rakenneosille, mekaanisille rakenteille ja yleiselle valmistukselle GB/T 8162 saumaton putki on sopiva lähtökohta.

Vesi-, öljy-, kaasu- ja muita nestehuoltosovelluksia varten putki tulee tilata nestehuoltospesifikaation mukaan, kuten GB/T 8163. Käyttöväliaine, suunnittelupaine, lämpötila ja vaaditut testit on ilmoitettava selvästi ostotilauksessa.

ASTM-vaatimusten mukaiseen korkean lämpötilan huoltoon A106/A106M on erityisesti tarkoitettu saumattomille hiiliteräsputkille, joita käytetään korkeissa lämpötiloissa.

Materiaalin valinta

20# Carbon Steel on yleinen valinta yleisiin suunnittelu- ja mekaanisiin sovelluksiin. Sillä on hyvä työstettävyys ja hitsattavuus ja se soveltuu moniin tavanomaisiin käyttötarkoituksiin.

45# hiiliteräksellä on suurempi lujuus ja kovuus, ja se valitaan pääasiassa akseleihin, holkkeihin ja koneistetuihin mekaanisiin osiin. Hitsausvaatimukset tulee ottaa huomioon ennen tämän laadun valitsemista.

Q355B:tä käytetään yleisesti, kun vaaditaan suurempaa rakenteellista lujuutta, mukaan lukien raskaat rakenteet, koneet ja ulkosuunnittelusovellukset.

27SiMn ja 40Cr ovat vahvempia metalliseoksia, joita käytetään hydraulikomponenteissa ja muissa mekaanisissa osissa, joihin kohdistuu korkeampia lujuus- tai kulumisvaatimuksia.

Missä sitä käytetään

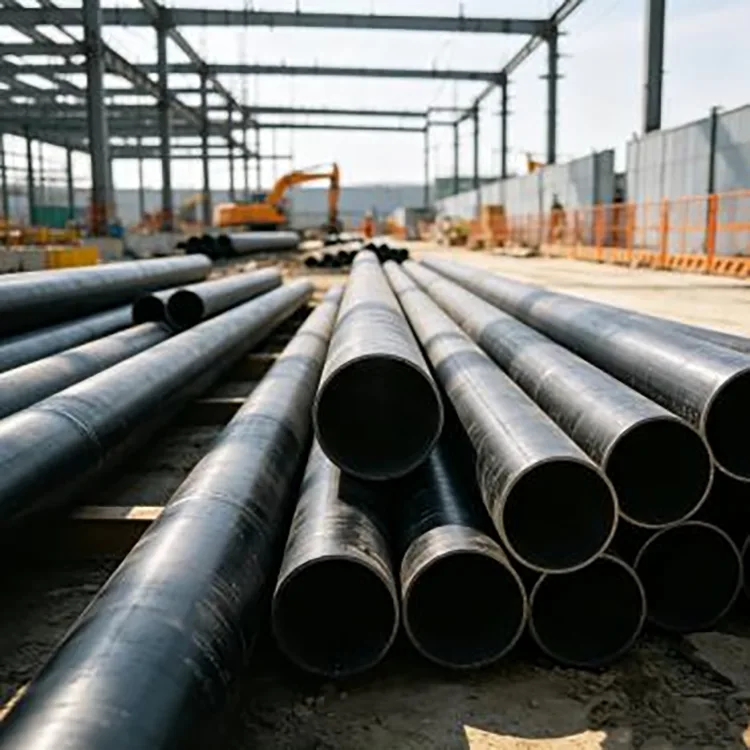

Rakennustekniikka

Teollisuuslaitosrakenteet, tukirungot, siltaosat, laitekannattimet ja muut kantavat teräsrakenteet.

Koneiden valmistus

Koneiden rungot, akseliholkit, hydraulisylinterien aihiot, holkit, kaivoslaitteiden osat ja konepajakomponentit.

Raskaat laitteet ja kuljetukset

Ajoneuvojen rungot, nostolaitteet, maatalouskoneet ja muut valmistetut komponentit, jotka vaativat saumattomia teräsprofiileja.

Nestehuolto

Vesi-, öljy-, kaasu-, höyry- ja teollisuusnesteputket, kun putki tilataan soveltuvan nestehuoltomäärityksen mukaisesti.

Teollisuus- ja kunnalliset hankkeet

Aurinkosähköiset tukirakenteet, kunnalliset teräsrakenteet, laitteiden putket, holkit ja muut valmistetut teräskomponentit.

Seinän paksuus ja putken valinta

Pelkkä ulkohalkaisija ei riitä saumattoman putken valitsemiseen. Seinämän paksuus vaikuttaa paineen kestävyyteen, muodonmuutoskestävyyteen ja kokonaislujuuteen, mutta vaadittu paksuus on laskettava todellisista suunnitteluolosuhteista.

Nestehuoltoa varten laskennassa tulee ottaa huomioon suunnittelupaine, lämpötila, sisähalkaisija, materiaaliominaisuudet, korroosionvara ja sovellettava putkiston suunnittelukoodi. Rakenteellisessa käytössä on myös otettava huomioon kuormitus, jänneväli, tukiolosuhteet ja nurjahdus.

Tästä syystä raskaampi putki ei ole automaattisesti oikea valinta. Teknisten tietojen tulee vastata todellisia käyttöolosuhteita.

Käsittely- ja pintavaihtoehdot

Tarjoamme leikkauksen, päätypinnan, viisteyden, ruosteenpoiston, maalauksen, kuumasinkityksen ja muun prosessoinnin projektin vaatimusten mukaisesti.

Koneistetuille osille voidaan toimittaa kylmävedetyt putket, joissa vaaditaan tiukempaa mittasäätöä. Ulkorakenteelliseen käyttöön pintakäsittely voidaan määrittää erikseen vaaditun korroosiosuojajärjestelmän mukaan.

Vientitilaukset voidaan niputtaa, kääriä ja suojata kosteudelta ja korroosiolta pitkän matkan merikuljetuksissa.

Tarkastus

Tarkastus voidaan järjestää valitun standardin ja ostovaatimusten mukaan. Tuotteesta ja sovelluksesta riippuen tähän voi sisältyä kemiallinen koostumus, mekaaniset ominaisuudet, mittatarkastus, hydrostaattinen testaus ja ainetta rikkomaton testaus.

Tarkastusasiakirjat ja SGS:n, BV:n tai TÜV:n suorittama kolmannen osapuolen tarkastus voidaan myös järjestää projektin niin vaatiessa.

Toimitus ja mukautetut tilaukset

Vakiokoot voidaan toimittaa saatavilla olevasta varastosta tarvittaessa. Hoidamme myös projektitilaukset, jotka vaativat sekakokoja, koemääriä, kiinteäpituista leikkausta, erikoisseinäpaksuuksia tai räätälöityä käsittelyä.

Tarjousta varten anna putken standardi tai sovellus, materiaaliluokka, ulkohalkaisija, seinämän paksuus, pituus, määrä ja vaadittu käsittely. Vientitilauksia varten olisi myös määriteltävä kohde- ja pakkausvaatimukset.

FAQ

K1: Mitä eroa on kuumavalssatun ja kylmävedetyn saumattoman putken välillä?

Kuumavalssattu putki valitaan yleensä suurempia halkaisijoita, paksumpia seiniä ja yleisiä suunnittelusovelluksia varten. Kylmävedetyt putket valmistetaan lisävetoprosessilla tiukempien mittojen ja tasaisemman pinnan saamiseksi, mikä tekee siitä sopivamman tarkkuustyöstöön ja mekaanisiin komponentteihin.

Q2: Kuinka valitsen GB/T 8162:n ja GB/T 8163:n välillä?

GB/T 8162 on tarkoitettu rakenteellisiin tarkoituksiin, kun taas GB/T 8163 on tarkoitettu nestehuoltoon. Oikea standardi tulee valita putken todellisen käytön perusteella eikä pelkästään halkaisijan tai materiaalilaadun perusteella.

Q3: Tarvitaanko saumatonta putkia aina korkeapainesovelluksissa?

Ei välttämättä. Putken valinta riippuu suunnittelukoodista, paineesta, lämpötilasta, väliaineesta, mitoista, materiaalista ja vaaditusta tarkastuksesta. Kun projektispesifikaatio edellyttää saumatonta hiiliteräsputkea korkean lämpötilan huoltoon, ASTM A106/A106M on yksi sovellettava standardi.

Q4: Voidaanko putki leikata ja käsitellä ennen lähettämistä?

Kyllä. Kiinteäpituinen leikkaus, viisto, päätypinta, pintakäsittely, galvanointi ja muu käsittely voidaan järjestää tilausvaatimusten mukaan.

Q5: Voitko toimittaa saumatonta ASTM A53 putkea?

Kyllä. ASTM A53/A53M kattaa sekä saumattomat että hitsatut teräsputket, joten tilauksessa tulee määritellä selkeästi saumaton tyyppi, kun sitä tarvitaan.
