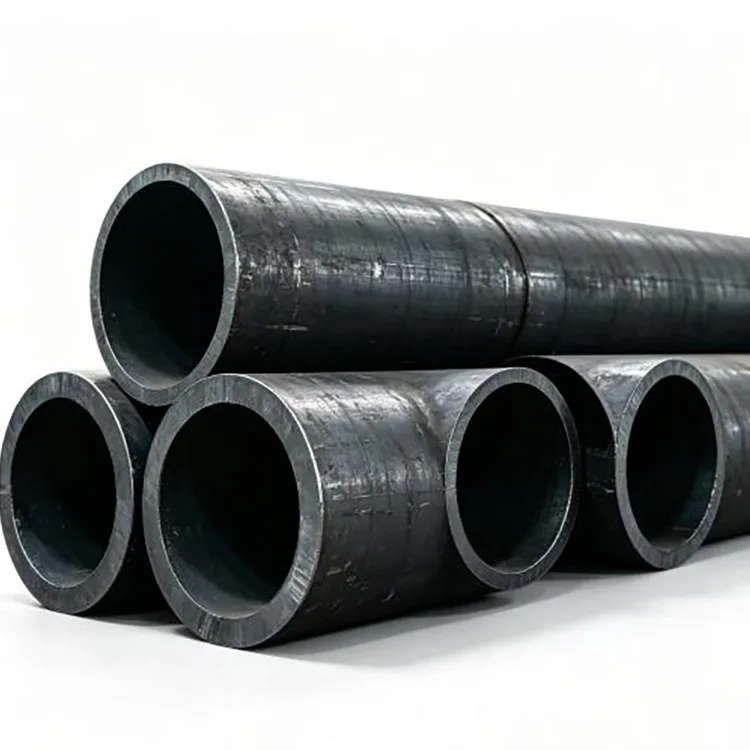

Saumaton hiiliteräksinen rakenneputki

Saumaton hiiliteräsrakenneputki valmistetaan lävistämällä ja valssaamalla teräsaihio saumattomaksi osaksi ilman pitkittäistä hitsisaumaa. Kuumavalssattuja putkia käytetään yleisesti suurempiin halkaisijoihin ja raskaampiin seiniin, kun taas kylmävedetyt putket valitaan silloin, kun koneistukseen tarvitaan tarkempia mittatoleransseja ja tasaisempaa pintaa.

Tämä tuote on tarkoitettu rakenteellisiin ja mekaanisiin sovelluksiin sovellettavien eritelmien mukaisesti. Vettä, öljyä, kaasua, höyryä tai muita paineistettuja nesteitä kuljettaville putkille tulisi määrittää nesteen huoltoputki, kuten GB/T 8163, sen sijaan, että käytettäisiin rakenneputkea yksinkertaisesti siksi, että mitat ovat samanlaiset.

Tekniset tiedot

ASTM-, EN- ja JIS-spesifikaatioista voidaan myös keskustella projektin vaatimuksen mukaan.

Materiaalivaihtoehdot

20# on yleinen valinta yleisiin rakenteellisiin ja mekaanisiin sovelluksiin, joissa vaaditaan hyvää työstettävyyttä ja hitsattavuutta.

45#:lla on suurempi lujuus ja kovuus, ja sitä käytetään pääasiassa akseleihin, holkkeihin, holkkeihin ja muihin koneistetuihin mekaanisiin osiin.

Q355B (16Mn) soveltuu korkeampaa rakenteellista lujuutta vaativiin sovelluksiin, kuten raskaisiin koneisiin, konepajarakenteisiin ja tukikomponentteihin.

27SiMn ja 40Cr valitaan mekaanisiin osiin, jotka vaativat suurempaa lujuutta ja ominaissuorituskykyä jatkokäsittelyssä.

Materiaali tulee valita kuormituksen, työstöprosessin, työympäristön ja lopullisten komponenttien vaatimusten mukaan sen sijaan, että valittaisiin vain vahvin laatu.

Hot Rolled vs. Cold Drawn

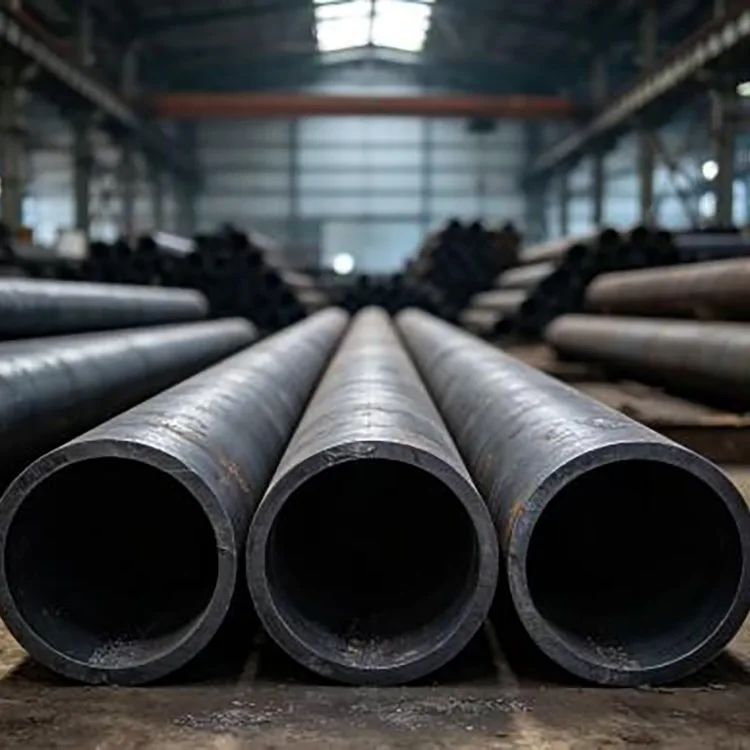

Kuumavalssattu saumaton putki on yleensä käytännöllinen vaihtoehto suuriin halkaisijoihin, raskaisiin seiniin ja yleisiin rakennetöihin. Se soveltuu kohteisiin, joissa normaalit mittatoleranssit ovat hyväksyttäviä ja materiaalikustannukset ovat tärkeä näkökohta.

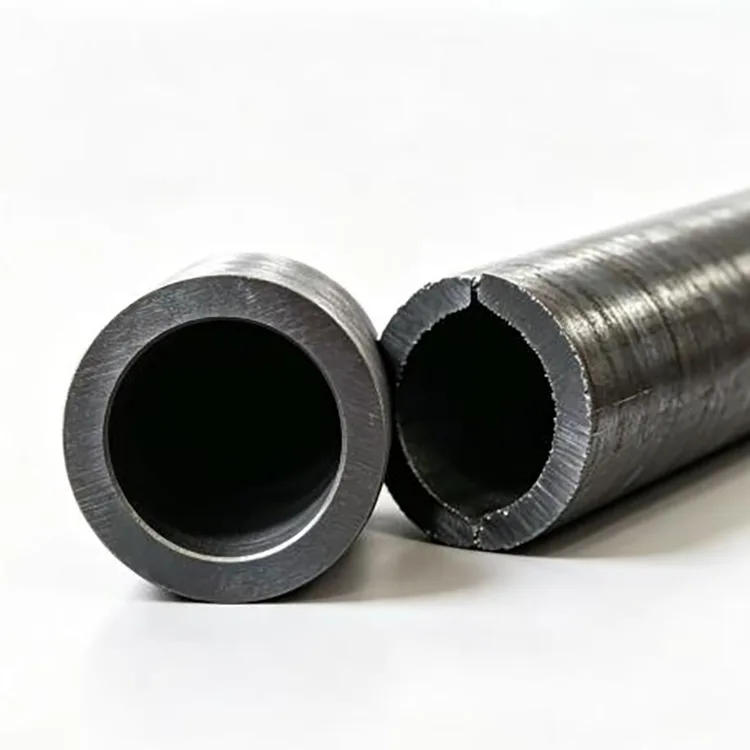

Kylmävedetty saumaton putki käy läpi ylimääräisen kylmävetoprosessin mittatarkkuuden ja pinnan kunnon parantamiseksi. Se sopii paremmin halkaisijaltaan pieniin putkiin, tarkkuuskomponentteihin, sorvaukseen, poraukseen ja muihin koneistustoimintoihin.

Rakenteellisessa rungossa tarkkuuskylmävedetystä materiaalista ei yleensä ole hyötyä, kun tavallinen kuumavalssattu putki jo täyttää suunnitteluvaatimukset.

Missä sitä käytetään

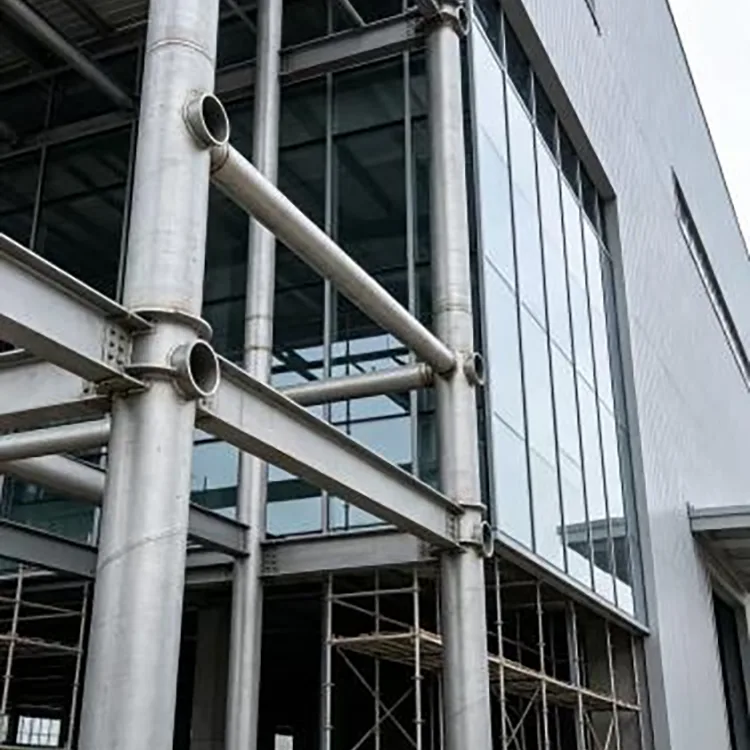

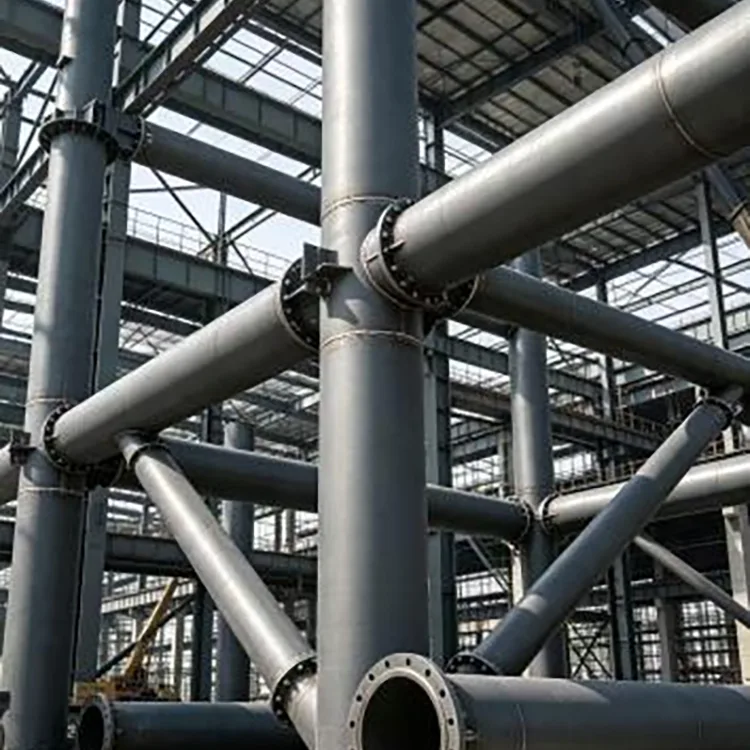

Teräsrakenteet

Teollisuusrakennukset, tukipilarit, ristikot, siltojen tuet, perustusrakenteet, laitetasot ja muut kantavat teräsrakenteet.

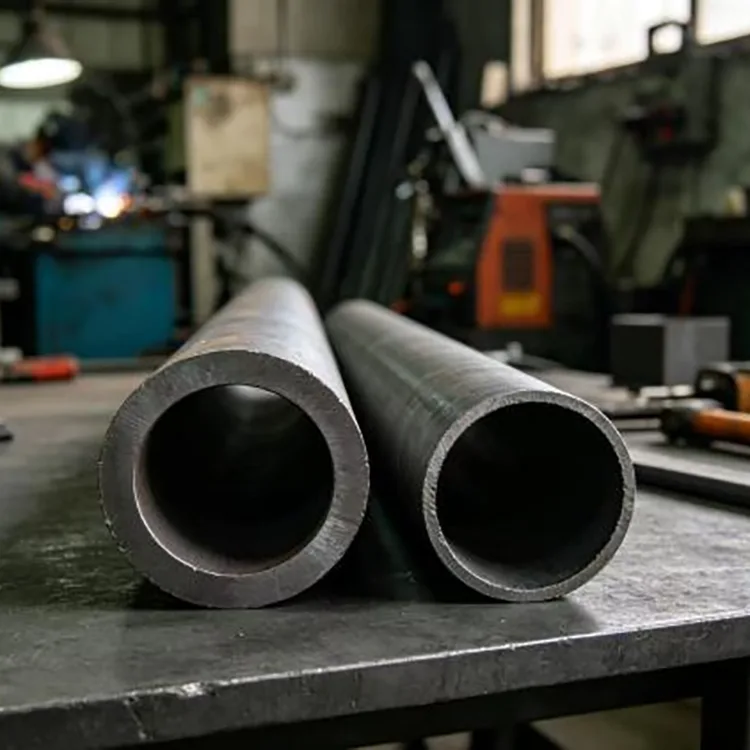

Koneiden valmistus

Koneiden rungot, hydraulisylinterien aihiot, akseliholkit, holkit, kaivoslaitteiden komponentit ja konepajaosat.

Raskaat laitteet

Nostolaitteet, maatalouskoneet, raskaiden ajoneuvojen rakenteet ja valmistetut tukikomponentit.

Teollisuus- ja kunnalliset hankkeet

Laitekannattimet, aurinkosähkörakenteet, kunnalliset teräsrakenteet, kuljetusvälinekomponentit, holkit ja muut valmisrakenteet.

Valintaopas

Tavallisiin rakennetöihin 20# kuumavalssattu saumaton hiiliteräsrakenneputki riittää usein, kun suunnittelukuorma ja sovellettava standardi täyttyvät.

Koneistetuille komponenteille, kuten holkille ja tarkkuusosille, 20 # tai 45 # kylmävedetyt putket voivat tarjota paremman mittasäädön ja pinnan laadun.

Kun vaaditaan suurempaa rakenteellista lujuutta, voidaan harkita Q355B:tä. Vahvempiin mekaanisiin komponentteihin 27SiMn tai 40Cr voi olla sopivampi riippuen osan suunnittelusta ja lämpökäsittelyvaatimuksista.

Ulkokäyttöön pohjaputki voidaan toimittaa maalauksella tai kuumasinkimällä lisäkorroosiosuojan aikaansaamiseksi.

Tärkeä sovellusero

GB/T 8162 on rakenneputkistandardi. Sitä ei tule valita vain edullisemmaksi korvike putkelle, joka on tarkoitettu paine- tai nestehuoltoon.

Veden, öljyn, kaasun ja muiden nesteiden kuljetuksissa sovellettava nestehuoltostandardi tulee vahvistaa suunnitteluvaatimuksista. GB/T 8163-2018 on kiinalainen standardi saumattomille teräsputkille nestekäyttöön.

Sama periaate pätee kattila-, korkealämpötila- ja muihin erikoispalvelusovelluksiin: putkistandardin tulee noudattaa laitteisto- ja projektispesifikaatioita.

Käsittely ja toimitus

Voimme toimittaa putkia kiinteäpituisina tai leikata ne haluttuihin mittoihin ennen toimitusta. Käytettävissä oleva prosessointi sisältää päätypinnan, viisteen, viisteen, kierteityksen, porauksen, maalauksen, ruosteenpoiston ja kuumasinkityksen.

Vientitilauksia varten putket voidaan niputtaa teräsnauhoilla ja suojata päistään iskuilta ja lialta. Pakkaus voidaan säätää konttien lastaukseen, merikuljetuksiin ja kohdevaatimuksiin.

Laadunvalvonta

Tarkastukseen voi sisältyä kemiallinen koostumus, mekaaniset ominaisuudet, mittatarkistukset, pintatarkastukset ja muut valitun standardin tai osto-eritelmän edellyttämät testit.

Projektitilauksia varten voidaan tarvittaessa järjestää tarkastusasiakirjoja ja kolmannen osapuolen tarkastuksia, kuten SGS, BV tai TÜV.

Hankintatiedot

Tarjousta varten anna vaadittu standardi, materiaaliluokka, ulkohalkaisija, seinämän paksuus, pituus, määrä ja käsittelyvaatimukset.

Räätälöityjä tilauksia varten piirustukset tai mittatoleranssit ovat hyödyllisiä, kun putki koneistetaan valmiiksi komponentiksi. Myös sekakokoisista tilauksista, koemääristä ja suuremmista suunnittelutilauksista voidaan keskustella.

FAQ

Q1: Mihin GB/T 8162 saumatonta hiiliteräsrakenneputkea käytetään?

GB/T 8162 kattaa saumattomat teräsputket rakennetarkoituksiin. Tyypillisiä käyttökohteita ovat teräsrakenteet, laitteiden rungot, koneiden komponentit ja muut yleiset tekniset käyttötarkoitukset, joissa suunnittelu ei vaadi erityistä nestehuoltoa tai kattilaputkispesifikaatiota.

Q2: Pitäisikö minun valita kuumavalssattu vai kylmävedetty saumaton putki?

Valitse kuumavalssattu suurempi halkaisija, raskaammat seinät ja yleiset rakenteelliset sovellukset, joissa standarditoleranssit ovat hyväksyttäviä. Valitse kylmäveto, kun vaaditaan tiukempia mittoja, sileämpiä pintoja tai parempaa koneistustehoa.

Q3: Kuinka voin valita 20#, 45# ja Q355B välillä?

20# käytetään yleisesti yleisissä rakenne- ja mekaanisissa töissä. 45# soveltuu paremmin vahvemmille koneistetuille osille, kuten akseleille ja holkille. Q355B otetaan yleensä huomioon, kun vaaditaan suurempaa rakenteellista lujuutta. Lopullisen valinnan tulee noudattaa komponentin suunnittelua ja soveltuvaa materiaalispesifikaatiota.

Q4: Voidaanko rakenteellista saumatonta putkea käyttää vesi- tai kaasuputkissa?

Ei vain siksi, että koko on sopiva. Sovelluksen on täytettävä sovellettavat nestehuoltostandardit ja suunnitteluvaatimukset. Nestepalvelusovelluksissa GB/T 8163 tulee harkita, jos se on määritelty.

Q5: Voitko tarjota leikkausta ja galvanointia ennen toimitusta?

Kyllä. Kiinteäpituinen leikkaus, viisto, viiste, kierteitys, poraus, maalaus ja kuumasinkitys voidaan järjestää tilausvaatimusten mukaan.
