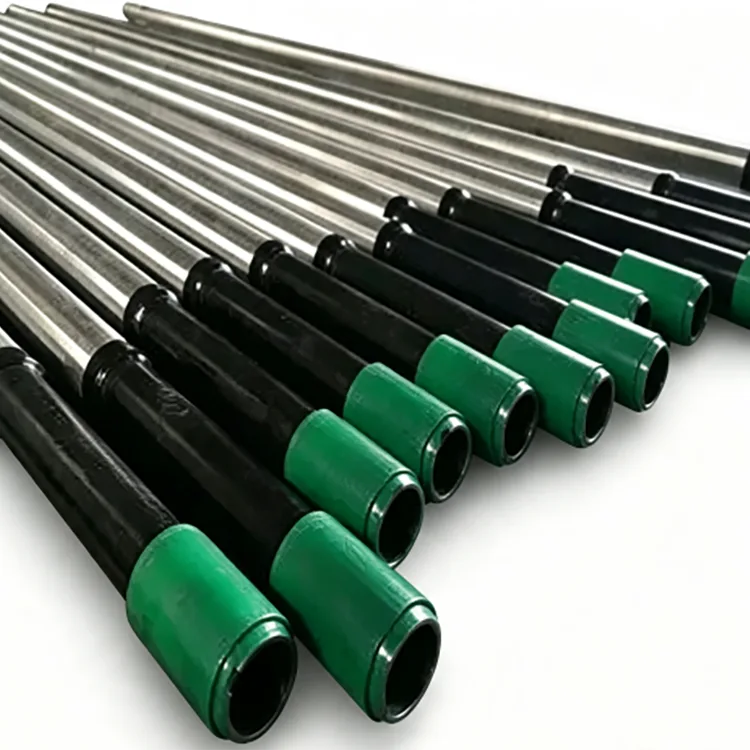

Öljykentän saumaton koteloputki

Öljykentän saumaton vaippaputki asennetaan porattuun kaivoon ja sementoidaan sitten paikoilleen. Toisin kuin putket, jotka tavallisesti sijoitetaan kotelon sisään kuljettamaan tuotettuja nesteitä, kotelo pysyy osana kaivon rakennetta ja sen on kestettävä muodostuspaineesta, sementoinnista, porauksesta ja tuotantotoiminnasta aiheutuvat kuormitukset.

Öljykenttätilauksia varten laatu, ulkohalkaisija, seinämän paksuus, liitäntä, pituus ja tarkastusvaatimukset tulee määritellä yhdessä. Kotelon suorituskykyä ei voida arvioida pelkästään teräslaadun perusteella.

Standardit ja tekniset tiedot

API 5CT on tärkein kansainvälinen eritelmä öljy- ja kaasulähteissä käytettävälle kotelolle ja putkille. Uusin API 5CT -versio on 11. painos, jonka lisäys on julkaistu vuonna 2025.

Kiinan projekteissa GB/T 19830-2023 on nykyinen kansallinen standardi teräsputkille, joita käytetään öljy- ja kaasukaivojen koteloina tai putkina. Se tuli voimaan 1. maaliskuuta 2024 ja korvasi GB/T 19830-2017.

Kotelon todellinen koko ja suoritusarvo tulee valita kaivon ohjelman, kotelon suunnittelun ja sovellettavan standardin perusteella eikä pelkästään kaivon syvyyden perusteella.

Teräslaadun valinta

J55:tä ja K55:tä käytetään yleisesti tavanomaisissa kotelosovelluksissa, joissa kaivon olosuhteet eivät vaadi vahvempia laatuja. K55 tarjoaa korkeamman määritellyn myötörajatason kuin J55, ja se voidaan valita suunnittelun niin vaatiessa.

N80:aa käytetään paikoissa, joissa vaaditaan suurempaa lujuutta perinteisiltä makeispalvelukaivoilta. N80:tä ei pidä pitää automaattisesti sopivana happamiin olosuhteisiin.

L80 on laajalti käytössä, kun säädeltyä kovuutta ja happamuutta koskevia vaatimuksia on määritelty. Tarkka L80-luokka ja pätevyysvaatimukset tulee vahvistaa ostospesifikaatiosta.

P110 tarjoaa suuremman lujuuden vaativiin kotelorakenteisiin, mukaan lukien syvemmät tai suuremmalla kuormituksella toimivat kaivot, joissa suunnittelu vaatii lujempaa laatua.

Q125:tä käytetään erittäin lujassa kotelossa. Se ei vain korvaa P110:tä jokaisessa kaivossa; romahtaminen, räjähdys, aksiaalikuorma, lämpötila ja liitännän suorituskyky on vielä tarkistettava.

Öljykentän saumaton vaippaputki Valinta alkaa kaivon suunnittelusta

Käytännöllinen kotelon valintajärjestys on:

Kaivon syvyys ja kuormitus → muodostumispaine → korroosioolosuhteet → kotelon koko → seinämän paksuus → teräslaatu → liitostyyppi → pituus ja tarkastusvaatimukset.

Syvempi kaivo ei automaattisesti vaadi korkeinta teräslaatua. Vaippanauha on tarkastettava romahtamisen, halkeamisen ja aksiaalikuormien varalta todellisissa poraus-, sementointi- ja tuotantoolosuhteissa.

Korroosio ja hapan palvelun valinta

H₂S:ää sisältävien kaivojen materiaalin valinta vaatii erityistä huomiota sulfidijännityshalkeilun kestävyyteen ja kovuuden hallintaan. Vakiolaatuista lujaa laatua ei pidä päivittää tai korvata tarkistamatta sen soveltuvuutta määriteltyyn hapanpalveluympäristöön.

CO₂-, kloridi- ja muissa syövyttävissä olosuhteissa valinta voi vaatia korroosionkestäviä seoksia tai muita toimenpiteitä perinteisten kotelolaatujen lisäksi. Todellinen lämpötila, paine, nesteen koostumus ja veden kemia tulee sisällyttää tekniseen eritelmään.

Lankaliitännät

Liitos on osa Oilfieldin saumatonta vaippaputkijärjestelmää, ei vain päätyviimeistelyvaihtoehto.

STC yhdistetään yleisesti lyhytkierre- ja kytkentäsovelluksiin, joissa kaivon olosuhteet ja rakenne mahdollistavat perinteisen liitännän.

LTC tarjoaa pidemmän kierteisen kiinnityksen, ja sitä käytetään useissa perinteisissä kotelosovelluksissa.

BTC käyttää tukikierreprofiilia ja sitä käytetään laajalti, kun vaaditaan suurempaa liitoskuormitusta.

Vaakasuuntaisille kaivoille, korkeapainekaasukaivoille, suuritilavuuksisille kaivoille ja muille vaativille sovelluksille voidaan määrittää laadukkaat liitännät tiivistyksen ja mekaanisen suorituskyvyn parantamiseksi. VAM-, FOX- ja muut patentoidut liitännät tulee toimittaa vain asiakkaan määrittelemien liitäntäsuunnitelmien tai lisenssivaatimusten mukaisesti.

Pituuden valinta

Kotelo toimitetaan yleisesti API-pituuksilla:

Tarkkojen valikoima- ja pituusvaatimusten tulee noudattaa soveltuvia API 5CT -taulukoita ja ostospesifikaatioita. Pitkät liitokset voivat vähentää liitosten määrää kotelosarjassa, mutta myös kuljetus- ja käsittelyvaatimukset on otettava huomioon.

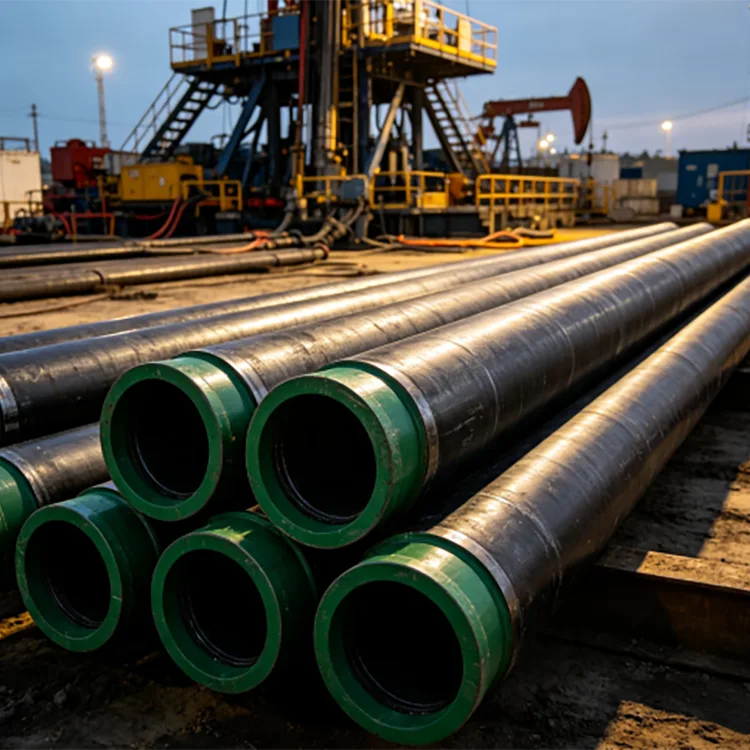

Tyypilliset öljykenttäsovellukset

Pinta- ja välikotelo

Käytetään tukemaan ylempää porausreikää, eristämään muodostumia ja luomaan perusta myöhemmille porausosille.

Tuotantokotelo

Asennettu tuotantovälin läpi ja käytetty osana lopullista porausrakennetta.

Syvät ja korkeapaineiset kaivot

Lujempaa laatua ja sopivaa seinämänpaksuutta voidaan valita kohteisiin, joissa romahdus, murto- ja aksiaalikuormat ovat vaativampia.

Vaaka- ja liuskekaivot

Kotelon valinnassa on otettava huomioon taivutus, vääntömomentti, vastus, liitoksen suorituskyky ja hydrauliset murtumiskuormitukset perinteisen kotelorakenteen lisäksi.

Valmistus ja tarkastus

Saumaton kotelo valmistetaan teräsaihiosta kuumavalssaus- tai lävistysprosessien avulla, jota seuraa viimeistely, mittatarkastus ja kierteiden koneistus määritellyn standardin mukaisesti.

Tarkastukseen voi kuulua kemiallinen koostumus, vetoominaisuudet, kovuus tarvittaessa, mittatarkistukset, poikkeaman tarkastus, hydrostaattinen testaus ja ainetta rikkomaton tarkastus soveltuvien eritelmien ja ostotilauksen mukaisesti.

Kierteiden mitat ja mittarit ovat myös tärkeitä, koska liitoksen suorituskyky riippuu tarkasta työstyksestä, mittauksesta ja liitossovituksesta.

Toimitus ja käsittely

Voimme toimittaa kotelon vaaditun teräslaadun, ulkohalkaisijan, seinämän paksuuden, kierretyypin ja pituuden mukaan. Kierre- ja liitostuotteet voidaan valmistaa määritellyn liitoksen mukaan.

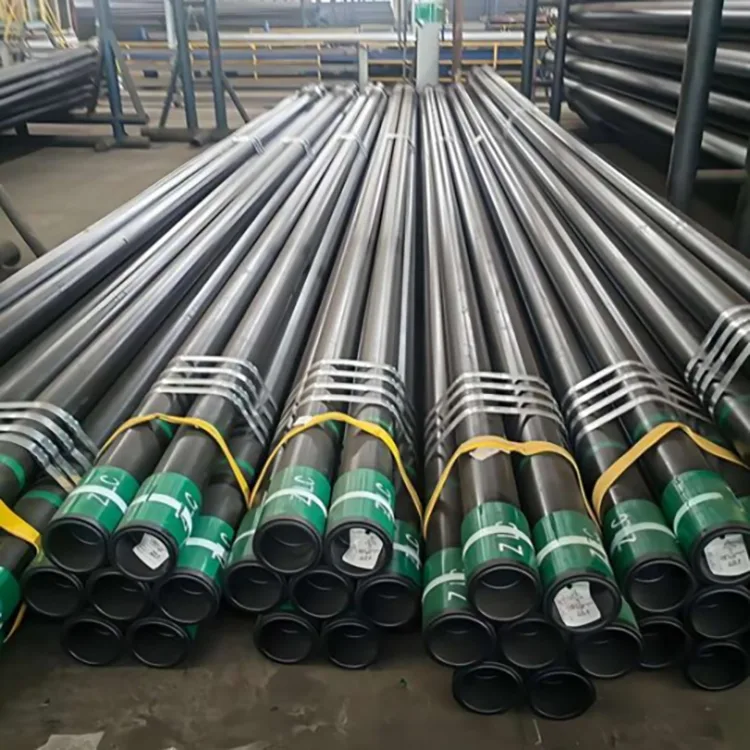

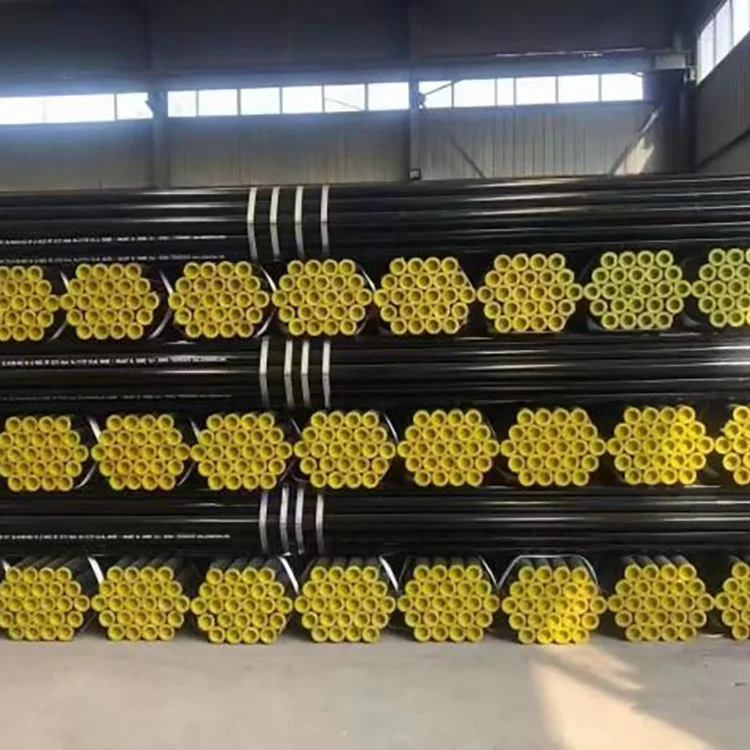

Vientitilauksissa kotelo voidaan niputtaa ja pakata kontti- tai irtotavarakuljetuksia varten, tarvittaessa kierresuojaimilla ja päätysuojalla.

Projektitilaukset voivat sisältää myös tarkastusasiakirjoja ja kolmannen osapuolen tarkastusjärjestelyjä, kuten SGS, BV tai TÜV asiakkaan vaatimusten mukaisesti.

FAQ

Q1: Onko kaikki öljykentän kotelo saumaton?

Nro API 5CT sisältää sekä saumattomia että sähköhitsattuja kotelotuotteita. Kun projekti nimenomaan vaatii saumatonta koteloa, hankintaeritelmässä tulee selkeästi mainita valmistustyyppi.

Kysymys 2: Mitä standardia minun pitäisi käyttää saumattomassa öljykentän koteloputkessa?

API 5CT:tä käytetään laajasti kansainvälisissä öljy- ja kaasuprojekteissa. Kiinan kansallisten standardien projekteissa GB/T 19830-2023 on nykyinen standardi, joka kattaa teräsputket koteloa tai putkia varten.

Q3: Kuinka valitsen J55, N80, L80, P110 tai Q125?

Valinta riippuu kotelon suunnittelukuormituksesta ja huoltoympäristöstä. J55 ja K55 ovat yleisiä tavanomaisissa sovelluksissa; N80 ja P110 tarjoavat suuremman lujuuden; L80 määritellään yleisesti silloin, kun sour-palvelun vaatimuksia sovelletaan; Q125:tä käytetään voimakkaampiin sovelluksiin. Lopullisen valinnan tulee perustua kaivon suunnitteluun ja soveltuviin spesifikaatioihin.

Q4: Voidaanko N80 tai P110 käyttää happamissa kaivoissa?

Älä valitse koteloa H₂S-palvelua varten vain vahvuuden perusteella. Hapan palvelun soveltuvuus riippuu laadusta, kovuudesta, materiaalin kunnosta ja ympäristövaatimuksista. Kotelo on määritettävä sovellettavien happamien palveluvaatimusten mukaisesti.

Q5: Mitä eroa on kotelon, letkun ja poraputken välillä?

Kotelo asennetaan ja sementoidaan tukemaan ja eristämään porausreikää. Letku on sijoitettu kotelon sisään kuljettamaan tuotettuja nesteitä. Poraputkea käytetään porauksen aikana ja se poistetaan porauksen jälkeen.

Q6: Voitko toimittaa kotelon kierteillä ja liitoksilla?

Kyllä. Kotelo voidaan toimittaa määritetyillä API-kierretyypeillä tai projektikohtaisilla premium-liitännöillä sekä liittimillä, kierresuojaimilla ja vaadituilla tarkastusdokumenteilla.
