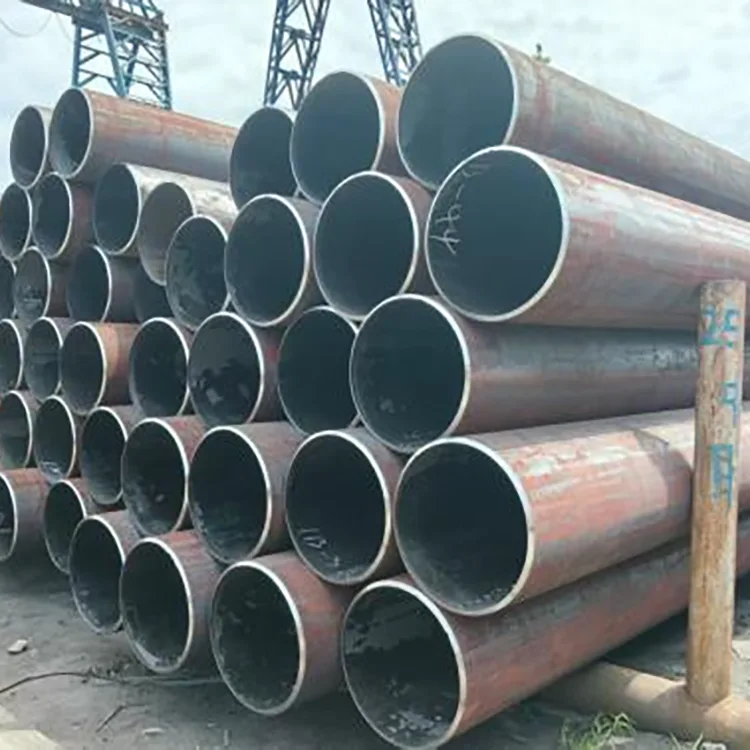

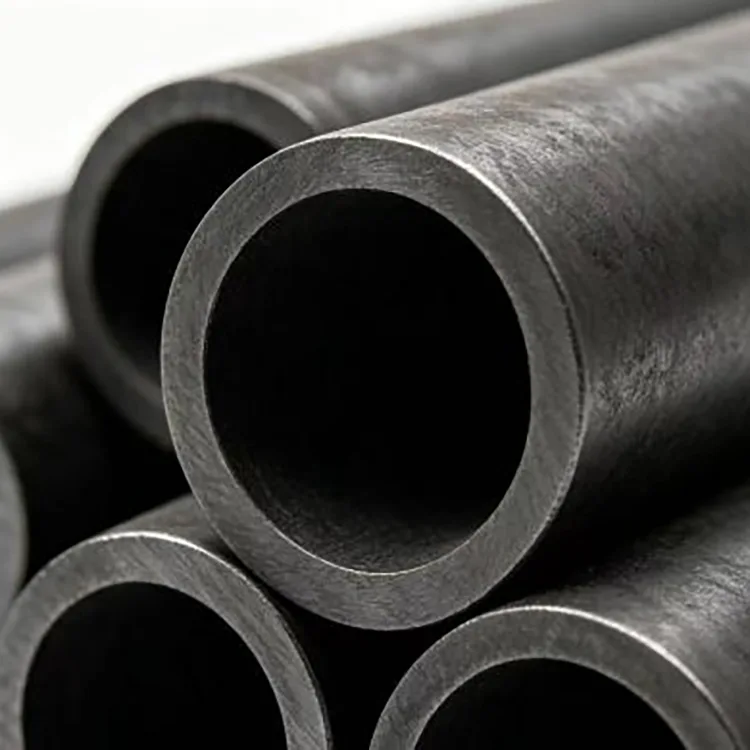

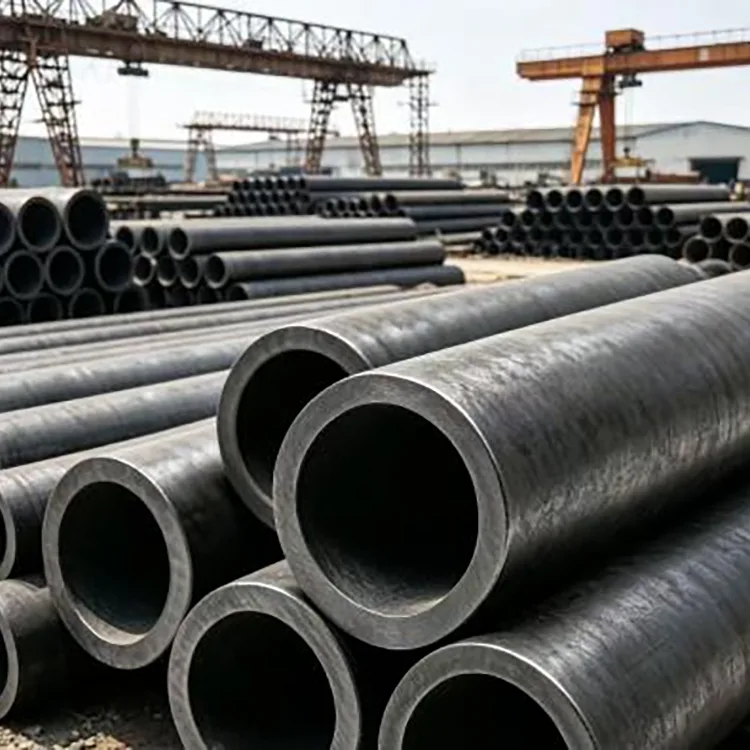

Korkean lämpötilan saumaton hiiliteräsputki

Korkean lämpötilan putkistoa ei voida valita pelkästään putken koon mukaan. Käyttölämpötila, paine, käyttöväliaine, käyttöaika ja materiaaliluokka vaikuttavat kaikki putken suorituskykyyn. Tämä korkean lämpötilan saumaton hiiliteräsputki on tarkoitettu korkean lämpötilan ja korkean paineen sovelluksiin, joissa tavalliset hiiliteräsputket eivät välttämättä tarjoa riittävää pitkäaikaista vakautta.

Putki on valmistettu saumattoman teräsputkien valmistustekniikalla, mikä antaa putkelle jatkuvan rakenteen ilman pitkittäistä hitsisaumaa. Hallittu lämmitys, lävistys, rullaus, mitoitus, jäähdytys ja oikaisu auttavat ylläpitämään tiiviin ja yhtenäisen putken seinämän. Valmis putki soveltuu korkean lämpötilan höyrylle, kuumalle vedelle ja prosessinesteille, ja käsittelyvaihtoehtoja on saatavana erilaisiin asennusvaatimuksiin.

Suorituskyky korkeissa lämpötiloissa

Pitkäaikainen altistuminen lämmölle voi aiheuttaa hiiliteräsputkien mittavakauden menettämisen tai muodonmuutoksia, jos materiaalia ja käyttöolosuhteita ei soviteta kunnolla yhteen. Tästä syystä putki on suunniteltu tiettyjen lämpötila- ja painerajojen ympärille sen sijaan, että sitä käsitettäisiin yleiskäyttöisenä saumattomana putkena.

Kestää korkean lämpötilan virumista

Jatkuvassa käytössä 425 °C:ssa putki on suunniteltu säilyttämään vakaat mitat ja kestämään plastista muodonmuutosta ja halkaisijan laajenemista. Tämä on erityisen tärkeää putkille, jotka pysyvät korkeissa lämpötiloissa pitkiä käyttöaikoja.

Lämpöväsymyksen kestävyys

Teollisuusputkisto voi lämmittää ja jäähtyä toistuvasti vakiolämpötilan sijaan. Putki on suunniteltu kestämään lämpökiertoa ja vähentämään toistuvien lämpötilan muutosten aiheuttamaa halkeiluriskiä.

Suorituskyky korkeassa lämpötilassa ja paineessa

Nimellinen korkean lämpötilan paine on 10 MPa vakiolämpötilassa 425 °C. Varsinaisessa projektissa painekapasiteetti tulee silti tarkistaa putken koon, seinämän paksuuden, materiaalilaadun, suunnittelulämpötilan ja soveltuvan suunnittelukoodin mukaan.

Tasainen materiaalirakenne

Hallittujen hiiliteräsraaka-aineiden käyttö ja saumaton valmistus auttavat varmistamaan tiiviin putkiseinän ja tasaisen materiaalin jatkuvuuden. Tämä on tärkeää sovelluksissa, joissa paikalliset viat voivat muodostua ongelmaksi jatkuvassa lämpötilassa ja paineessa.

Tekniset perustiedot

Materiaali- ja standardivalinta

Oikea materiaali riippuu todellisesta käyttölämpötilasta ja käyttöolosuhteista. Eri laatuja ei pidä vaihtaa vain siksi, että niiden nimellisputken mitat ovat samat.

Jopa 350°C

Keski- ja matalapaineisiin höyry-, lämmönsiirtoöljy- ja kuumavesiputkiin 20G:n saumaton teräsputki GB 3087:n mukaan on suositeltava vaihtoehto toimitetussa valintakaaviossa.

Vaihtoehtona voidaan käyttää ASTM A106 Gr.B.

GB/T 8163 20# tulee harkita varoen, ja se on tarkoitettu matalapaineisiin, ei-kriittisiin haaralinjoihin vaativan korkean lämpötilan palvelun sijaan.

350-425 °C

Käytä pitkäaikaista jatkuvaa korkean lämpötilan höyrypalvelua varten 20G:tä GB 3087:n mukaan tai ASTM A106 Gr.B:tä projektisuunnitelman mukaan.

Tälle lämpötila-alueelle materiaalidokumentaation tulee sisältää vaaditut korkean lämpötilan mekaaniset ominaisuudet ja ainetta rikkomattomat testit, jos projekti niin määrää.

Tavallista GB/T 8163 20# ei tule korvata tiettyä korkean lämpötilan putkea vain ostokustannusten alentamiseksi.

425-450 °C

Tällä lämpötila-alueella hiiliteräsputkia tulisi harkita vain lyhytaikaiseen tai ajoittaiseen käyttöön.

Virumisen arviointi vaaditaan, ja tarkastusvälejä tulee lyhentää, jos hiiliterästä käytetään tilapäisesti. Muodolliseen suunnittelusuunnitteluun suositellaan kromi-molybdeeniseosterästä.

Yli 450°C

Hiiliteräksistä saumatonta putkea ei saa käyttää pitkäaikaiseen käyttöön yli 450 °C:ssa.

Mukana toimitetussa valintaoppaassa suositellaan lämmönkestävää seosterästä, kuten:

● 15CrMoG — jopa 510°C

● 12Cr1MoVG — jopa 570°C

Lopullisen materiaalivalinnan tulee noudattaa todellista suunnittelua, käyttöolosuhteita ja sovellettavia standardeja.

Missä sitä käytetään

Tätä putkea käytetään pääasiassa järjestelmissä, joissa lämpötila ja paine jatkuvat pitkiä aikoja.

Tyypillisiä sovelluksia ovat:

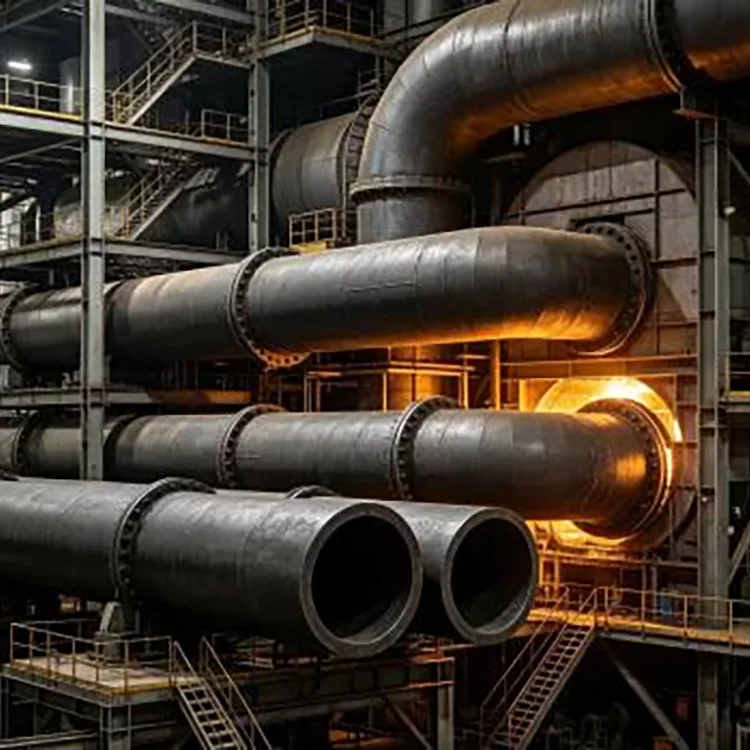

Sähköntuotanto

Käytetään apuputkistoon voimalaitosten kattiloiden ja muiden lämpövoimalaitteiden ympärillä, joissa kuumaa vettä tai höyryä kuljetetaan valvotuissa käyttöolosuhteissa.

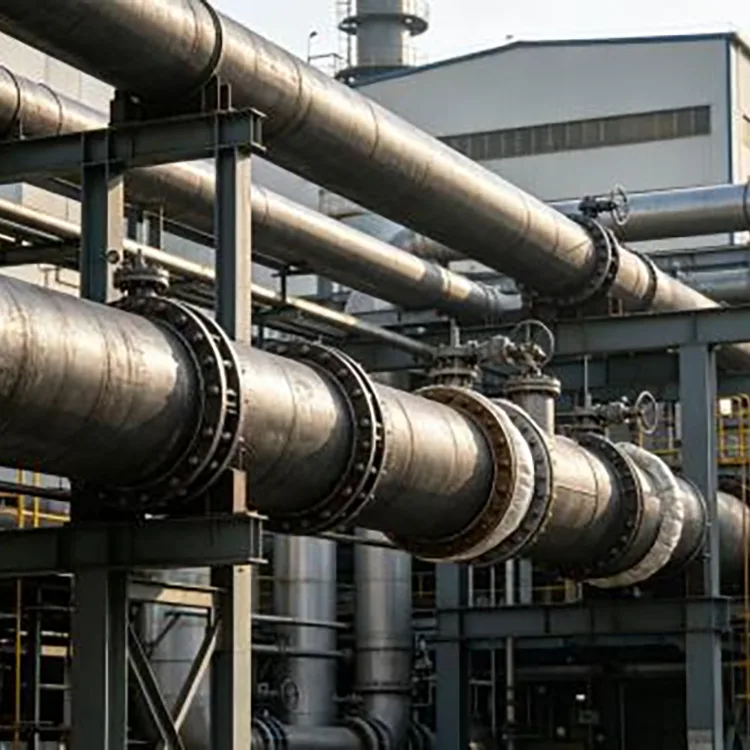

Teolliset höyryputket

Soveltuu korkean lämpötilan höyryn siirtoon teollisuuslaitoksissa, mukaan lukien prosessihöyrylinjat ja tukiputket.

Kemiallisen prosessin putkistot

Käytetään korkean lämpötilan prosessinesteille, joissa valittu hiiliteräslaatu on yhteensopiva käyttölämpötilan, paineen ja väliaineen kanssa.

Hukkalämmön talteenotto

Käytetään hukkalämmön talteenottojärjestelmissä, joissa kuumia nesteitä tai höyryä on siirrettävä prosessilaitteiden välillä.

Lämmönvaihtolaitteet

Käytetään korkean lämpötilan lämmönvaihtimiin ja niihin liittyviin lämpölaitteisiin liitettyihin putkiin.

Sovellukset, joissa sitä ei pitäisi käyttää

Oikea valinta tarkoittaa myös sen tietämistä, milloin putkea ei saa käyttää.

Tätä tuotetta ei suositella:

● Voimakkaasti syövyttävä happo tai emäksinen aine

● Pitkäaikainen käyttö yli 450°C

● Matalan lämpötilan/korkean paineen olosuhteet, jotka edellyttävät erityisiä matalan lämpötilan putkilaatuja

Erikoisaineita tai äärimmäisiä lämpötiloja varten materiaali tulee arvioida uudelleen sen sijaan, että hiiliteräsliuosta pakotettaisiin sopimattomaan sovellukseen.

Valmistusprosessi

Korkean lämpötilan putkien valmistuksen valvonta liittyy läheisesti lopulliseen mittasuhteeseen ja mekaaniseen suorituskykyyn. Ronghengin toimitusjärjestelmä kattaa saumattomien teräsputkien valmistuksen ja käsittelyn, ja laaduntarkistukset suoritetaan saapuvasta materiaalista valmiin tuotteen tarkastuksen kautta.

Yleinen valmistusreitti sisältää:

Raaka-aineen tarkastus → Lämmitys → Lävistys → Valssaus → Mitoitus → Jäähdytys → Oikaisu → Leikkaus → Pintatarkastus → Tuhoamaton testaus tarvittaessa → Lopputarkastus → Pakkaus ja lähetys

Raaka-aineiden tarkastus

Ennen tuotantoa saapuvat teräsmateriaalit tarkastetaan vaaditun laadun ja osto-eritelmän mukaan. Materiaalidokumentaatio, kemiallinen koostumus ja mekaaniset ominaisuudet tarkistetaan tilausvaatimusten mukaisesti.

Tiettyjen laatujen, kuten 20G ja ASTM A106 Gr.B, materiaalin on vastattava sovellettavaa standardia ja projektidokumentaatiota.

Lämmitys ja lävistykset

Valmistettu teräsaihio kuumennetaan vaadittuun käsittelylämpötilaan ja lävistetään alkuperäisen onton osan muodostamiseksi. Lämmönsäätö on tärkeää, koska liiallinen tai riittämätön lämmitys voi vaikuttaa myöhempään muotoon ja lopulliseen putken rakenteeseen.

Rullaus ja mitoitus

Ontto vaippa kulkee valssaus- ja mitoitusvaiheiden läpi saadakseen vaaditun ulkohalkaisijan ja seinämän paksuuden.

Mittojen ohjaus keskittyy tässä vaiheessa:

● Ulkohalkaisija

● Seinämän paksuus

● Seinien tasaisuus

● Putken pituus

● Suoruus

Jäähdytys ja oikaisu

Muotoilun jälkeen käytetään hallittua jäähdytystä ja oikaisua putken mittojen vakauttamiseksi. Suoruus tarkastetaan ennen putken loppukäsittelyä.

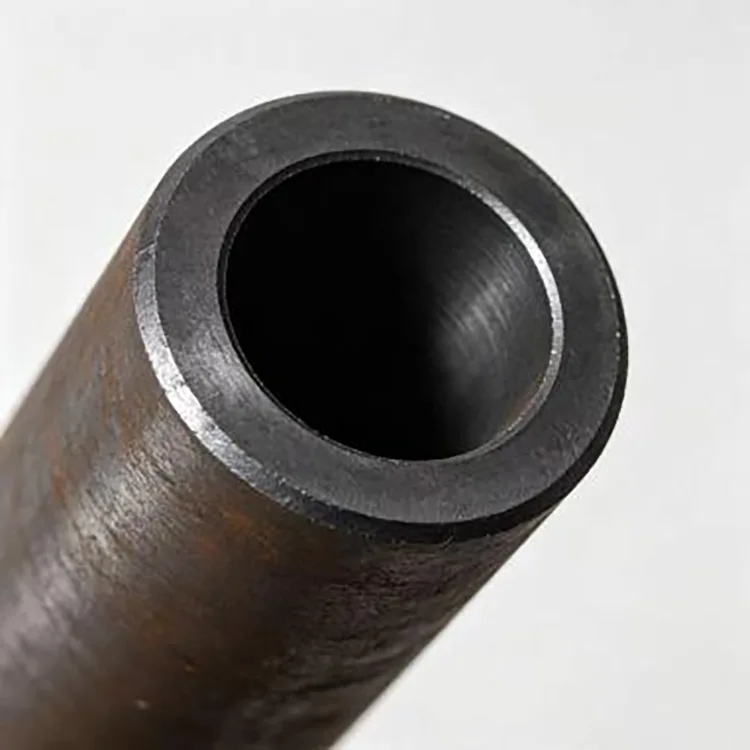

Leikkaus ja lopun valmistelu

Putki voidaan toimittaa halutun pituisena. Kiinteäpituinen leikkaus, putken päiden viisto ja sisäseinien kiillotus voidaan järjestää vahvistetun tilauseritelmän mukaan.

Tehtaan laadunvalvonta

Korkean lämpötilan putkisto asennetaan usein järjestelmiin, joissa viallisen osan vaihtaminen tarkoittaa laitteiden sammuttamista. Tästä syystä laadunvalvonnan tulisi kattaa enemmän kuin ulkonäkö ja mittatarkastus.

Ronghengin tarkastusprosessi voi sisältää:

Materiaalin tarkastus

Teräslaji, materiaalidokumentaatio ja vaaditut kemialliset ja mekaaniset ominaisuudet tarkistetaan osto-eritelmän mukaan.

Mittatarkastus

Ulkohalkaisija, seinämän paksuus, pituus ja suoruus tarkistetaan sen varmistamiseksi, että valmis putki täyttää sovitut vaatimukset.

Pintatarkastus

Putken pinta tarkastetaan näkyvien vikojen, liiallisen hapettumisen ja muiden olosuhteiden varalta, jotka voivat vaikuttaa myöhempään käyttöön tai käsittelyyn.

Tuhoamaton testaus

Jos tilaus tai suunnitteluprojekti sitä vaatii, voidaan järjestää rikkomaton testaus sellaisten sisäisten epäjatkuvuuksien tunnistamiseksi, joita ei voida vahvistaa silmämääräisellä tarkastuksella.

Erän viimeinen tarkastus

Valmiit putket tarkastetaan eritelmän ja tuotantoerän mukaan ennen pakkaamista. Määrä, mitat, merkinnät ja vaaditut tarkastusasiakirjat vahvistetaan ennen lähetystä.

Erän johdonmukaisuus projektitilauksille

Suunnitteluprojekteissa ei riitä, että saamme oikean spesifikaation ensimmäisessä lähetyksessä. Jos projekti vaatii useita eriä, lähetyserot voivat aiheuttaa ongelmia asennuksen ja toimipaikan hyväksymisen aikana.

Rongheng järjestää tuotannon ja tarkastuksen vahvistettujen tilausvaatimusten mukaisesti. Toistuvassa hankinnassa alkuperäistä materiaaliluokkaa, mittoja, prosessointivaatimuksia ja tarkastusolosuhteita voidaan käyttää referenssinä seuraaville erille.

Tämä lähestymistapa on erityisen hyödyllinen projekteissa, joissa vaaditaan useita saman putken eritelmän toimituksia.

Käsittely ja mukautettu toimitus

Eri asennuspaikat vaativat erilaisia ​​putkien pituuksia ja päätyolosuhteita. Rongheng voi järjestää jatkokäsittelyn vahvistettujen piirustusten tai eritelmien perusteella.

Käytettävissä oleva käsittely sisältää:

● Kiinteäpituinen leikkaus

● Putken päiden viiste

● Sisäseinien kiillotus

● Muut sovitut käsittelyvaatimukset

Irtotavaratilauksissa ostajien tulee toimittaa vaadittu putken laatu, koko, seinämän paksuus, pituus, käyttölämpötila, käyttöpaine, huoltoväliaine ja tarkastusvaatimukset ennen tarjousta.

Tämä mahdollistaa putken eritelmien mukauttamisen todelliseen käyttötarkoitukseen sen sijaan, että ilmoitettaisiin vain halkaisijan ja seinämän paksuuden mukaan.

Mitä ostajien tulee vahvistaa ennen tilaamista

Korkean lämpötilan huoltoa varten seuraavat tiedot tulee vahvistaa ennen ostamista:

Toimitus ja toimitus

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. toimii Tianjin Gefu Steelin kansainvälisenä myyntialustana ja työskentelee teräksen valmistusresurssien kanssa Daqiuzhuangissa, Tianjinissa, joka on merkittävä teräksen tuotanto- ja jakelualue.

Toimitusvalikoima kattaa saumattomat teräsputket, hitsatut teräsputket, galvanoidut putket, teräsprofiilit ja aurinkosähköasennustuotteet. Tämän ansiosta yritys voi käsitellä sekä standarditeräsputkihankintoja että projektitilauksia, jotka koskevat tiettyjä materiaaleja, mittoja, käsittely- ja tarkastusvaatimuksia.

Joukkotilauksissa tuotantoaikataulu vahvistetaan putkimäärittelyn, määrän, käsittelyvaatimusten ja toimitussuunnitelman mukaan. Tavoitteena on, että toimitettu putki on yhdenmukainen hyväksytyn osto-eritelmän kanssa tuotannosta kuljetukseen.

FAQ

Q1: Mitä eroa on tavallisella saumattomalla hiiliteräsputkella ja korkean lämpötilan saumattomalla hiiliteräsputkella?

Suurin ero ei ole vain se, onko putki saumaton. Pitkäaikainen korkean lämpötilan huolto edellyttää materiaalilaadun, valmistusstandardin, mekaanisten ominaisuuksien, käyttölämpötilan ja paineen huomioon ottamista yhdessä. Yleiskäyttöistä saumatonta putkia ei pitäisi automaattisesti pitää sopivana jatkuvaan korkean lämpötilan huoltoon.

Q2: Voidaanko tätä putkea käyttää 400 °C:n höyrylle?

Kyllä, 20G GB 3087:n tai ASTM A106 Gr.B:n mukaan voidaan ottaa huomioon 350–425°C jatkuvalle korkean lämpötilan alueelle toimitetussa valintakaaviossa. Lopullisessa valinnassa tulee ottaa huomioon myös suunnittelupaine, seinämän paksuus, käyttöaika ja sovellettavat tekniset vaatimukset.

Q3: Kestääkö putki 10 MPa 425 °C:ssa?

Määritelty korkean lämpötilan nimellispaine on 10 MPa 425 °C:n vakiolämpötilassa. Todellisen projektin suunnittelussa tulee tarkistaa painevaatimus putken mittojen, materiaalilaadun, suunnittelukoodin ja käyttöolosuhteiden mukaan.

Q4: Voitko toimittaa kiinteäpituisia korkean lämpötilan saumattomia putkia?

Kyllä. Kiinteäpituinen leikkaus on saatavana vahvistetun tilauksen mukaan. Tarvittaessa voidaan järjestää myös putken päiden viisto ja sisäseinien kiillotus.

Q5: Voitko toimittaa ainetta rikkomattomia testaus- ja tarkastusasiakirjoja?

Kyllä. Rikkomaton testaus- ja tarkastusdokumentaatio voidaan järjestää tilauksen ja projektin vaatimusten mukaan. Ostajien tulee määrittää vaadittu tarkastustaso ennen tuotantoa.

Q6: Mitä tietoja minun tulee antaa tarjousta varten?

Hyödyllisin tieto on materiaaliluokka, sovellettava standardi, ulkohalkaisija, seinämän paksuus, putken pituus, käyttölämpötila, käyttöpaine, käyttöaine, määrä ja tarkastusvaatimukset. Piirustuksia tai projektispesifikaatioita voidaan myös toimittaa, kun tarvitaan lisäkäsittelyä.

K7: Sopiiko tämä putki yli 450 °C lämpötiloihin?

Ei. Pitkäaikainen käyttö yli 450°C on hiiliteräsputkille suositellun alueen ulkopuolella tässä valintakaaviossa. Lämmönkestävä seosteräs, kuten 15CrMoG tai 12Cr1MoVG, tulee arvioida käytettäväksi korkeammissa lämpötiloissa.

Q8: Kuinka korkean lämpötilan putkistot tulisi asentaa?

Putkijärjestelmä tarvitsee riittävästi lämpölaajenemisvaraa. Korkean lämpötilan laipat ja sopivat tiivistemateriaalit tulee valita, eikä kylmäputkia saa pakottaa kohdakkain asennuksen aikana. Oikea asennus auttaa hallitsemaan lämpöjännitystä, muodonmuutoksia ja vuotoja käytön aikana.

Q9: Kuinka kauan putkea voidaan käyttää jatkuvassa käytössä?

Toimitettu tuotespesifikaatio ilmoittaa 8+ vuoden käyttöiän jatkuvassa käytössä ilman vikaa. Todellinen käyttöikä riippuu käyttölämpötilasta, paineesta, väliaineesta, korroosio-olosuhteista, lämpökierrosta, asennuksesta ja huollosta, joten projektin olosuhteet tulee arvioida ennen odotetun käyttöiän määrittämistä.

Miksi valita Rongheng projektitoimituksiin?

Tämäntyyppisten putkien ostopäätökset perustuvat yleensä enemmän kuin tonnihintaan. Materiaaliluokka, lämpötilaluokitus, seinämän paksuus, tarkastusvaatimukset, käsittely ja erän koostumus vaikuttavat kaikki siihen, voidaanko putki hyväksyä ja asentaa oikein.

Rongheng yhdistää teräksen valmistusresurssit Tianjinissa kansainväliseen projektitoimituskokemukseen, joka tukee standardispesifikaatioita sekä kiinteäpituisia leikkaus-, viiste-, kiillotus- ja muita vahvistettuja prosessointivaatimuksia.

Korkean lämpötilan putkilinjaprojektissa ostajat voivat toimittaa ensin käyttölämpötilan, paineen, väliaineen ja vaaditun standardin. Rongheng voi sitten sovittaa saatavilla olevan putken tekniset tiedot ostovaatimuksiin ja vahvistaa asianmukaiset materiaalit, tarkastus- ja toimitusolosuhteet ennen tuotantoa.
