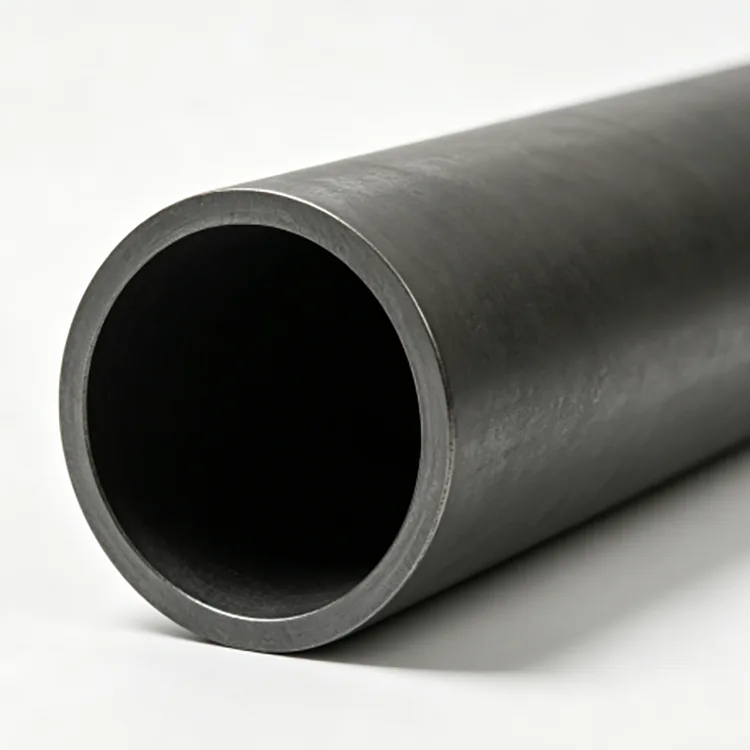

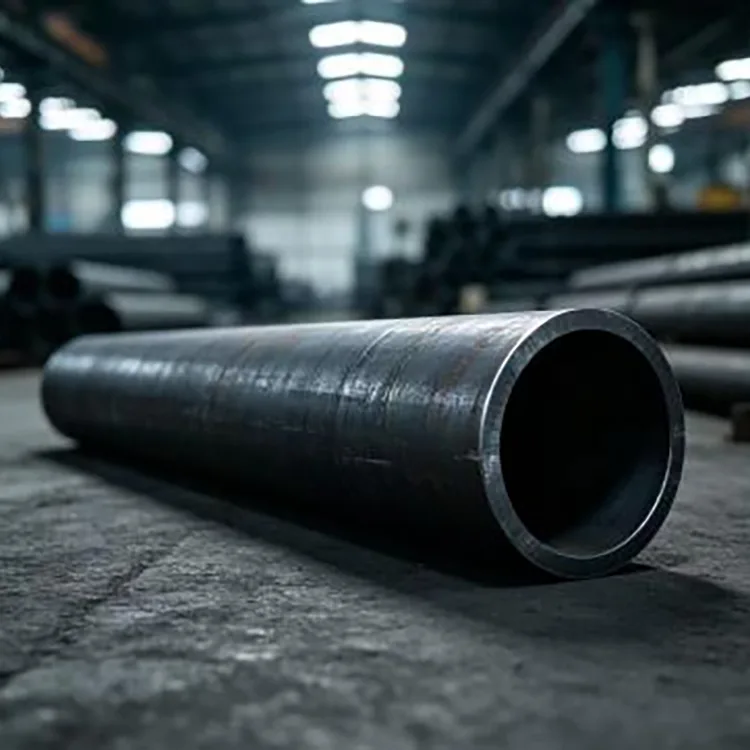

Hiiliteräksinen saumaton putki putkistojärjestelmiin

Hiiliteräksiset saumattomat putket putkistojärjestelmille valmistetaan kiinteästä teräsaihiosta pikemminkin kuin teräsnauhasta, jossa on pitkittäinen hitsattu sauma. Aihio kuumennetaan, lävistetään onton kuoren muodostamiseksi ja sen jälkeen valssataan tai kylmävedetään vaaditun halkaisijan ja seinämän paksuuden saavuttamiseksi.

Putkijärjestelmissä tärkein syy saumattomien putkien käyttöön ei ole pelkästään se, että sillä on "suurempi lujuus". Sen rakenne poistaa hitsatussa putkessa esiintyvän pitkittäisen hitsisauman, mikä voi olla tärkeä näkökohta tietyissä korkeapaineisissa, korkeissa lämpötiloissa tai kriittisissä palvelusovelluksissa.

Valmis putki voidaan toimittaa mustana, peitattu ja passivoitu, kiillotettu, pinnoitettu ruosteenestoöljyllä tai käsitelty muulla sovitulla pintasuojauksella. Lopullisen spesifikaation tulee perustua väliaineeseen, lämpötilaan, paineeseen, liitäntätapaan ja sovellettavaan putkistostandardiin.

Suunnitteluvalikoima

Materiaali

20 # hiiliterästä käytetään yleisesti nesteen kuljettamiseen ja tavanomaisiin mekaanisiin sovelluksiin.

Q235B soveltuu yleisiin rakenne- ja tukisovelluksiin, joissa suunnittelu vaatii tätä laatua.

Q345B:tä voidaan harkita sovelluksissa, jotka vaativat suurempaa lujuutta soveltuvien putkispesifikaatioiden mukaisesti.

A106 Gr.B on yleinen valinta saumattomille hiiliteräsputkille, joita käytetään korkean lämpötilan palveluissa. ASTM A106/A106M-26 kattaa saumattoman hiiliteräsputken korkean lämpötilan huoltoon ja sisältää vaatimukset mekaaniselle testaukselle, hydrostaattiselle testaukselle ja ainetta rikkomattomalle sähköiselle testaukselle.

A53 Gr.B kuuluu laajempaan putkispesifikaatioon, joka kattaa sekä saumattomat että hitsatut mustat ja kuumasinkityt putket, joten ostajan tulee ilmoittaa selkeästi, että vaadittu tuote on saumaton. ASTM A53/A53M-24 kattaa NPS 1/8 - NPS 26 ja sisältää hydrostaattiset ja muut tarkastusvaatimukset.

Valitse ensin vakio

Erilaiset standardit on tarkoitettu eri palveluille.

Yleisissä nestekuljetuksissa Kiinassa GB/T 8163-2018 on nykyinen standardi saumattomille teräsputkille nestehuoltoon.

Korkean lämpötilan huoltoon ASTM A106/A106M on erityisesti tarkoitettu saumattomille hiiliteräsputkille korkean lämpötilan huoltoon.

Öljykrakkaukseen ja niihin liittyviin petrokemian uuneihin, lämmönvaihtimiin ja paineputkisovelluksiin GB 9948-2013 kattaa saumattomat teräsputket öljykrakkaukseen.

Tästä syystä putkistokyselyssä tulee ilmoittaa käyttöväliaine ja käyttölämpötila, ei vain ulkohalkaisija ja seinämän paksuus.

Paine ja lämpötila

Toimitettu tuotevalikoima kattaa 0,6-32 MPa ja -20°C - 450°C, mutta näitä ei pidä käsitellä yhtenä yleisluokituksena jokaiselle putkelle.

Sallittu paine riippuu ulkohalkaisijasta, seinämän paksuudesta, teräslaadusta, suunnittelulämpötilasta, korroosionvarasta, liitoskokoonpanosta ja ohjaavasta suunnittelukoodista.

Lämpötila vaikuttaa myös materiaalin suorituskykyyn. Normaalilämpöiseen vesihuoltoon soveltuvaa putkea ei voida automaattisesti käyttää korkean lämpötilan höyryyn vain siksi, että seinämän paksuus on sama.

Korkean lämpötilan järjestelmissä materiaalistandardi ja suunnittelukoodi on siksi vahvistettava ennen ostoa.

Miksi saumaton putki?

Pitkittäisen hitsin puuttuminen on hyödyllistä sovelluksissa, joissa putken seinämän on muodostettava jatkuva runko kehän ympäri.

Monissa tavallisissa matalapainejärjestelmissä hitsattu putki voi olla taloudellisempi.

Saumaton putki tulee merkityksellisemmäksi, kun projekti vaatii saumatonta määritystä paineen, lämpötilan, palvelun kriittisyyden tai sovellettavan koodin vuoksi.

Tämä ero on tärkeä hankintojen kannalta. "Saumattomuuden" tulisi olla hankintaspesifikaatiossa vaatimus, kun tekninen suunnittelu niin vaatii, eikä putken ulkonäköön perustuva oletus.

Putkilinjan virtaus

Nesteen kuljetuksessa painehäviöön vaikuttavat sisähalkaisija, putken pituus, virtausnopeus, nesteen viskositeetti, liittimet ja sisäpinnan kunto.

Suurempi sisähalkaisija voi vähentää virtausnopeutta ja kitkahäviötä, kun taas pienempi halkaisija voi lisätä pumppaustarvetta.

Tästä syystä putkien mitoituksen tulee perustua vaadittuun virtaukseen ja sallittuun painehäviöön. Seinämän paksuus tulee sitten tarkistaa erikseen paineen ja mekaanisten vaatimusten osalta.

Seinän paksuus

Se tarjoaa paineenkestävyyden, sallii tarvittaessa korroosionsuojan, lisää mekaanista jäykkyyttä ja vaikuttaa putkilinjan ulkoiseen kuormituskykyyn.

Toimitettu alue on 1–50 mm, SCH-painesarja saatavilla sopiviin projektitilauksiin.

Paksumpi seinä ei ole automaattisesti parempi. Se lisää materiaalin painoa, kustannuksia ja joskus hitsaus- tai taivutusvaatimuksia. Oikean paksuuden tulee perustua suunnittelupaineeseen, lämpötilaan, materiaalilaatuun ja korroosionvaraan.

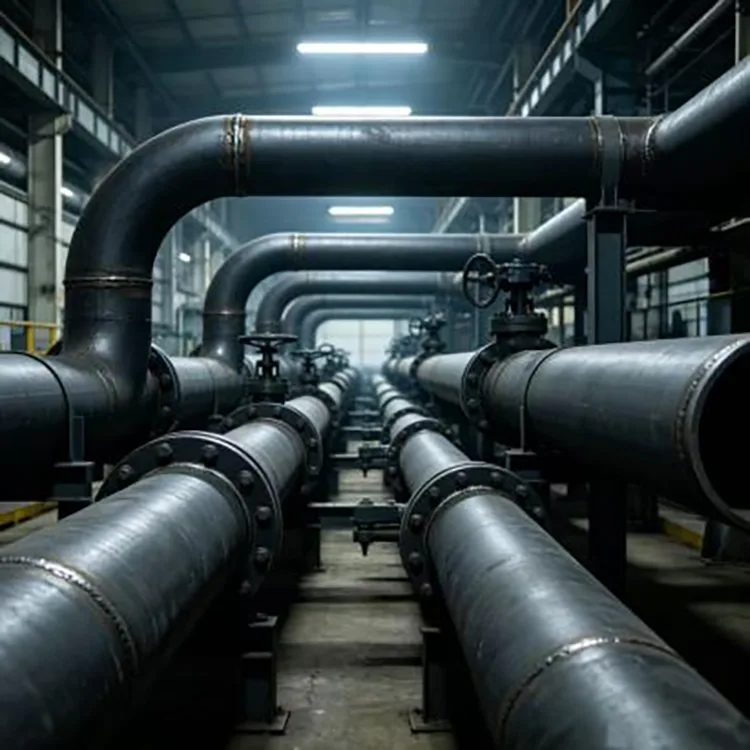

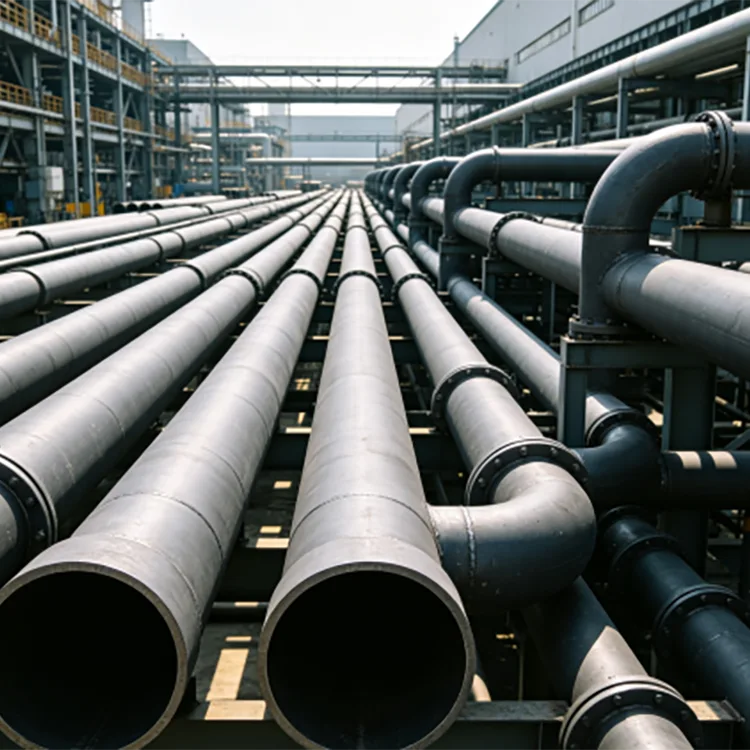

Putkilinjasovellukset

Hiiliteräksistä saumatonta putkistojärjestelmää käytetään useissa teollisuusjärjestelmissä.

Voimalaitoksissa sitä voidaan käyttää valituissa höyry-, vesi- ja apuputkistojärjestelmissä, joissa materiaali- ja lämpötilaluokitus sopivat.

Kemiantehtaissa sitä käytetään prosessiputkistoon, lämmönsiirtojärjestelmiin ja laiteliitäntöihin sopivalla materiaalivalinnalla.

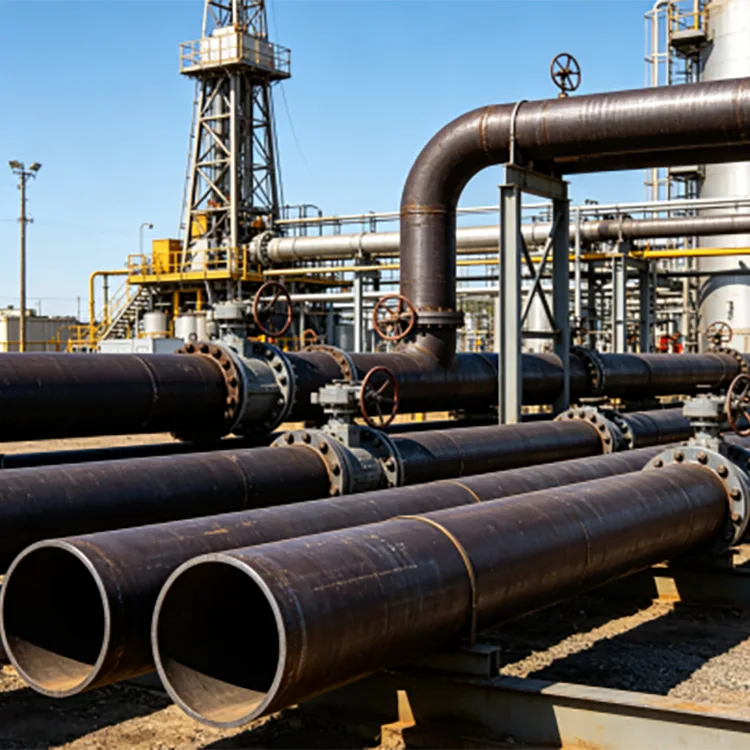

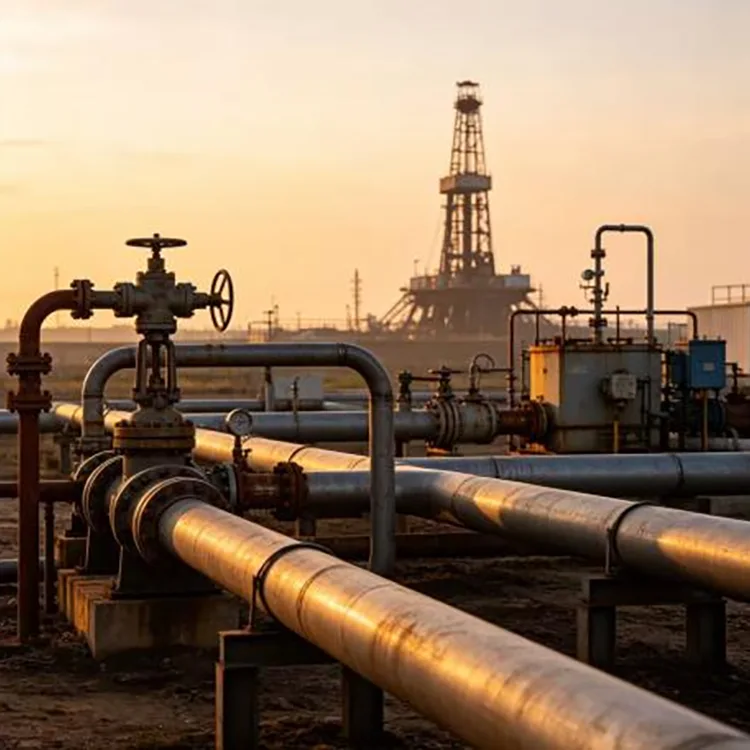

Öljy- ja kaasulaitoksissa saumatonta putkia voidaan käyttää valituissa paine- ja prosessilinjoissa, mikäli määritelty laatu ja standardi sen sallivat.

Mekaanisissa laitteissa se voi toimia hydrauliputkistona, laiteputkistona ja painelaakeriliitoksina.

Teollisissa laitoksissa sitä käytetään paineilmalle, vedelle ja muille prosessiväliaineille sovellettavien huoltovaatimusten mukaisesti.

Korkean lämpötilan palvelu

Korkean lämpötilan putkistoissa putki tulee valita lämpötilavaatimuksesta taaksepäin.

Jos linja kuljettaa korkean lämpötilan höyryä tai muuta kuumaa prosessiväliainetta, ostajan tulee vahvistaa materiaalin laatu, suunnittelulämpötila, paine, eristysjärjestely ja laajenemisvara.

ASTM A106/A106M-26 kattaa erityisesti saumattoman hiiliteräsputken korkean lämpötilan huoltoon ja vaatii putken soveltuvan sellaisiin toimintoihin kuin taivutus, laippaus ja hitsaus, kun se on oikein määritelty.

Yleiskäyttöistä nesteputkea ei pidä korvata korkean lämpötilan laadulla vain siksi, että nimelliskoko on sama.

Haudatut putket

Saumatonta teräsputkea voidaan käyttää haudatuissa putkistojärjestelmissä, mutta musta teräspinta ei tarjoa pitkäaikaista maanalaista korroosiosuojaa.

Hautauspalvelussa ulkoinen suojaus voi sisältää sopivia korroosionestopinnoitteita, käärintäjärjestelmiä tai katodisuojaustoimenpiteitä projektisuunnitelman mukaisesti.

Maaperä itsessään voi olla merkittävä korroosion lähde. Kosteus, pH, suolat, salaojitus ja hajavirtaolosuhteet vaikuttavat kaikki vaadittavaan suojaukseen.

Jos putkilinjan sisällä on syövyttävää väliainetta, myös sisäisten materiaalien yhteensopivuus on otettava huomioon.

Pinta-asetukset

Putki voidaan toimittaa useissa pintaolosuhteissa.

Musta: normaali käsittelemätön tila monissa valmistus- ja teollisuusputkistosovelluksissa.

Peittaus ja passivointi: hyödyllinen, kun tarvitaan puhtaampaa pintaa.

Kiillotettu: valittu sovelluksiin, joissa pinnan viimeistelyllä on erityinen rooli.

Ruosteenestoöljy: hyödyllinen säilytys- ja kuljetussuojauksessa.

Kuumasinkity: saatavana sopiviin sovelluksiin, joissa vaaditaan ulkoista ilmakehän korroosiosuojaa.

Lopullinen pintakäsittely tulee valita väliaineen ja palveluympäristön mukaan, ei yleisenä päivityksenä.

Päätteet ja valmistus

Putkilinja-asennusta varten putkenpäät voidaan valmistaa liitostavan mukaan.

Tasaiset päät soveltuvat tiettyihin hitsausliitoksiin.

Viistot päät voidaan valmistaa päihitsausta varten.

Kierrepäät voidaan järjestää sopiviin halkaisijaltaan pienempiin sovelluksiin.

Kiinteäpituinen leikkaus voi myös vähentää kenttätyötä, kun putkilinjan piirustus on jo viimeistelty.

Jos putki hitsataan painejärjestelmään, pään valmistelussa tulee noudattaa projektin hitsausmenettelyä ja liitossuunnittelua.

Tarkastus

Paineputkeen pelkkä ulkonäön tarkastus ei riitä.

Tarkastussuunnitelma voi sisältää materiaalin tarkastuksen, mittamittauksen, silmämääräisen tarkastuksen, hydrostaattisen testauksen ja asianmukaisen ainetta rikkomattoman tarkastuksen valitun standardin mukaisesti.

ASTM A106/A106M-26 sisältää vetolujuus-, taivutus-, tasoitus-, hydrostaattiset ja hajoamattomat sähkötestit.

ASTM A53/A53M-24 sisältää myös jännitys-, taivutus-, litistys-, hydrostaattiset ja hajoamattomat sähkötestit putkille, joita tämä eritelmä koskee.

Projektitilausta varten ostajan tulee määrittää vaadittavat testit ennen tuotantoa sen sijaan, että yrittäisi lisätä niitä toimituksen jälkeen.

Laadunvalvonta

Materiaali tarkistetaan tulevasta teräksestä valmiin putken tarkastuksen kautta.

Kemiallinen koostumus ja materiaalin tunniste on varmistettu määritettyä laatua vasten. Halkaisija, seinämän paksuus, pituus ja suoruus tarkastetaan valmiin tuotteen tarkastuksessa.

Kriittisten tilausten lisätarkastukseen voi kuulua hydrostaattinen testaus ja ainetta rikkomaton tarkastus valitun standardin mukaisesti.

Materiaalitodistusten tulee vastata todellista tuotantoerää. Jos projekti vaatii riippumattoman tarkastuksen, kolmannen osapuolen tarkastus voidaan järjestää ennen toimitusta.

Putken valinta sovelluksen mukaan

Nämä ovat hankintaohjeita eikä korvaa putkilinjan suunnittelua.

Valmistusreitti

Saumattoman putken valmistusreitti alkaa kiinteästä aihiosta.

Teräsaihio → jälkilämmitys → pyörivä lävistys → kuumavalssaus / mitoitus → lämpökäsittely tarvittaessa → oikaisu → leikkaus → tarkastus → viimeistely → pakkaus

Joillekin kokoille ja eritelmille voidaan käyttää kylmävetoa tai kylmävalssausta kuumatyöstövaiheen jälkeen tiukempien mittojen ja pintavaatimusten saavuttamiseksi.

Todellinen valmistusreitti riippuu putken koosta, laadusta ja tilatusta standardista.

Miksi valita meidät?

Tianjin Daqiuzhuangin teräksen toimitusverkosto tukee hanketilausten hankintaa, tarkastuksia, leikkaamista, putkien käsittelyä ja logistiikkaa.

Valikoima kattaa ulkohalkaisijat 21–630 mm ja seinämän paksuus 1–50 mm, vakiopituuksilla 6 m ja 12 m sekä mukautettuja pituuksia projektin tarpeisiin.

Materiaalit voidaan järjestää aiotun palvelun ympärille, mukaan lukien 20#, Q235B, Q345B, A106 Gr.B ja A53 Gr.B, joissa valittu standardi sallii laadun.

Putkilinjaprojekteissa tilaus voi sisältää leikkauksen, viisteyden, pinnan esikäsittelyn ja muun sovitun käsittelyn ennen toimitusta.

Materiaalitodistukset ja tarkastuspöytäkirjat voidaan toimittaa hankintavaatimusten mukaan, ja riippumatonta varmennusta vaativiin projekteihin on saatavilla kolmannen osapuolen tarkastus.

Vientitilauksissa putkien niputtaminen, kosteustietoinen suojaus, konttien lastaus ja dokumentointi voidaan koordinoida Tianjinin logistiikkaverkoston kautta.

Hankintatiedot

Hyödyllisen kyselyn tulisi sisältää putkilinjan väliaine, suunnittelupaine, suunnittelulämpötila, putken standardi, teräslaatu, ulkohalkaisija, seinämän paksuus, pituus ja määrä.

Esimerkiksi:

GB/T 8163 / 20# / saumaton / 114,3 × 8 mm / 6 m / vesiputki / 100 MT

Korkean lämpötilan huoltoon:

ASTM A106 Gr.B / saumaton / 8 tuumaa / SCH40 / 12 m / korkean lämpötilan prosessilinja

Näiden tietojen avulla toimittaja voi tunnistaa oikean tuotteen sen sijaan, että se vastaisi tilausta vain halkaisijan perusteella.

FAQ

Q1. Miksi käyttää saumatonta putkea hitsatun putken sijaan?

Saumattomassa putkessa ei ole pitkittäistä hitsisaumaa, ja se on tarkoitettu moniin paine-, lämpötila- ja kriittisiin huoltosovelluksiin. Se, onko se tarpeen, riippuu projektikoodista ja käyttöolosuhteista.

Q2. Mitä materiaaleja on saatavilla?

Toimitettu valikoima sisältää 20#, Q235B, Q345B, A106 Gr.B ja A53 Gr.B soveltuvan tuotestandardin mukaisesti.

Q3. Voidaanko putkea käyttää korkean lämpötilan höyrylle?

Kyllä, kun valittu materiaali ja standardi sopivat suunnittelulämpötilaan ja -paineeseen. ASTM A106 on erityisesti tarkoitettu saumattomille hiiliteräsputkille korkean lämpötilan huoltoon.

Q4. Mikä on suurin työpaine?

Toimitettu tuotteen viitealue on 32 MPa, mutta sallittu käyttöpaine on laskettava todellisen halkaisijan, seinämän paksuuden, materiaalin, lämpötilan ja suunnittelukoodin mukaan.

Q5. Minkä lämpötila-alueen putki kestää?

Toimitettu vertailualue on -20°C - 450°C. Tämä ei ole yleinen luokitus kaikille luokille ja kokoille; sovellettava materiaalistandardi ja suunnittelukoodi määrittävät todellisen sallitun käyttölämpötilan.

Q6. Voiko putkea käyttää maan alla?

Kyllä, mutta käsittelemättömän hiiliteräksen tulee normaalisti saada sopiva ulkoinen korroosiosuojaus haudattua käyttöä varten. Maaperän kemia ja kosteusolosuhteet tulee ottaa huomioon korroosiosuunnittelussa.

Q7. Voitko tarjota SCH40:n tai muita paineseinänpaksuuksia?

Kyllä. Painesarjan seinämäpaksuudet, kuten SCH40, voidaan toimittaa, jos ne sopivat valitun putkikoon ja standardin kanssa.

Q8. Voidaanko putki leikata ja viistää?

Kyllä. Kiinteäpituinen leikkaus ja päiden viisto voidaan järjestää putkilinjan piirustusten ja hitsausvaatimusten mukaan.

Q9. Voidaanko Q235B:tä käyttää A106 Gr.B:n sijaan?

Ei automaattisena korvauksena. Luokat kuuluvat eri spesifikaatioihin ja niillä on erilaiset vaatimukset. Putken tulee täyttää putkilinjan suunnittelussa määritellyt standardit.

Q10. Mitä standardia käytetään tavallisessa nesteen kuljetuksessa saumattomassa putkessa Kiinassa?

GB/T 8163-2018 on nykyinen kiinalainen standardi saumattomille teräsputkille nestekäyttöön.

Q11. Onko A53 Gr.B saumaton putkilaatu?

A53/A53M kattaa sekä saumattomat että hitsatut putket. Jos vaaditaan saumaton putki, ostotilauksessa on mainittava erikseen saumaton tuote.

Q12. Mitä tarkastusasiakirjoja voidaan toimittaa?

Materiaalitodistukset, mittatarkastuspöytäkirjat ja sovitut testiraportit voidaan toimittaa. Hydrostaattinen testaus, ainetta rikkomaton testaus ja kolmannen osapuolen tarkastus voidaan järjestää projektin eritelmien mukaan.
