Kuumasinkity terästanko

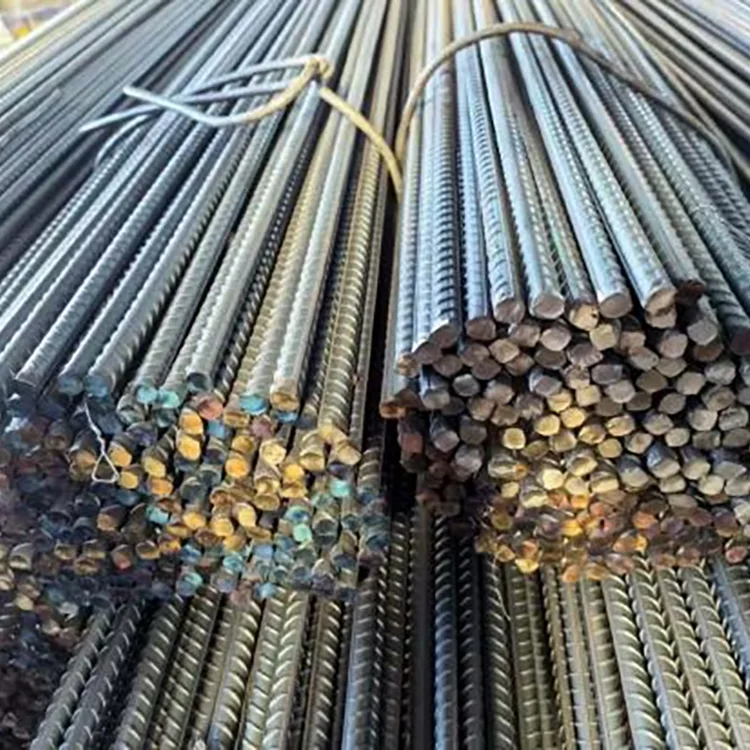

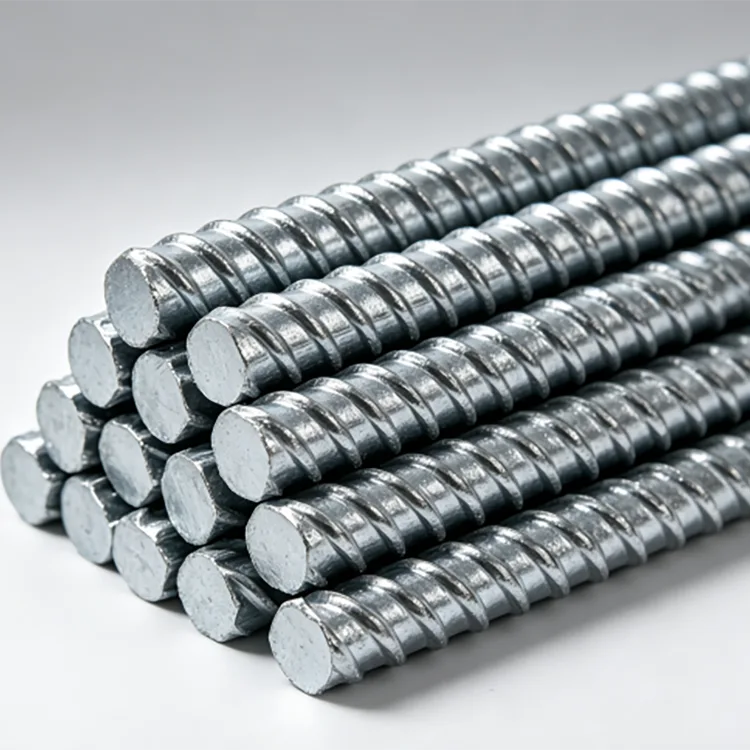

Kuumasinkitty teräsraudoitus on tavallista kuumavalssattua uritettua raudoitusterästä, jossa valmiiseen tankoon on levitetty sinkkipinnoite. Harjateräs säilyttää uurteen pintansa ja sitä käytetään raudoituksena betonirakenteiden sisällä tai ympärillä, missä tavanomainen musta raudoitus voi olla alttiina suuremmalle korroosioriskille.

Pääsyy galvanoidun raudoituksen määrittämiseen on olla lisäämättä raudoituksen peruskantokykyä. Sen tarkoitus on lisätä teräspintaan korroosiosuojaa. Tästä tulee erityisen hyödyllistä rakenteissa, jotka ovat alttiina vedelle, kosteudelle, kloridipitoisille ympäristöille, saastuneelle maaperälle tai toistuvalle kostutukselle ja kuivumiselle.

Saatavilla olevia laatuja ovat HRB400, HRB400E, HRB500 ja HRB500E, joiden halkaisija on Φ6 mm - Φ40 mm. Kiinteät pituudet, leikkaus ja muu käsittely voidaan järjestää projektin tarpeisiin.

Tekniset tiedot

Galvanoinnin rooli raudoitustankissa

Normaalisti betoni suojaa upotettua terästä emäksisen ympäristönsä kautta. Tilanne muuttuu, kun betoni altistuu kloridille, kosteudelle, karbonoitumiselle, halkeamille tai muille olosuhteille, jotka mahdollistavat korroosiota edistävien aineiden pääsyn raudoitteeseen.

Galvanoitu pinnoite lisää raudoitustankoon toisen suojakerroksen. Sinkki toimii fyysisenä esteenä ja voi myös tarjota uhrautuvan suojan, kun teräspinta on paikallisesti esillä.

Tämä tekee galvanoidusta raudoituksesta erityisen merkityksellisen rakenteissa, joissa raudoituksen korroosiota olisi vaikea tai kallista korjata rakentamisen jälkeen. Tyypillisiä esimerkkejä ovat rannikon infrastruktuuri, vedenkäsittelyrakenteet, siltakomponentit, ulkoperustukset ja tietyt haudatut rakenteet.

Galvanointiprosessi raudoille

Raudoitustanko tarkastetaan ennen galvanointia sen teräslaadun, halkaisijan ja pinnan kunnon varmistamiseksi. Pinnan esikäsittely poistaa sitten öljyn, kalkkikiven ja muut epäpuhtaudet, jotta sinkki voi sitoutua kunnolla teräkseen.

Peittauksen ja juoksutusainekäsittelyn jälkeen raudoitus upotetaan sulaan sinkkiin noin 450°C:ssa. Sinkki reagoi teräspinnan kanssa muodostaen metallurgisesti sidotun galvanoidun pinnoitteen. Poistamisen jälkeen ylimääräinen sinkki valvotaan, minkä jälkeen suoritetaan jäähdytys, passivointi ja lopputarkastus.

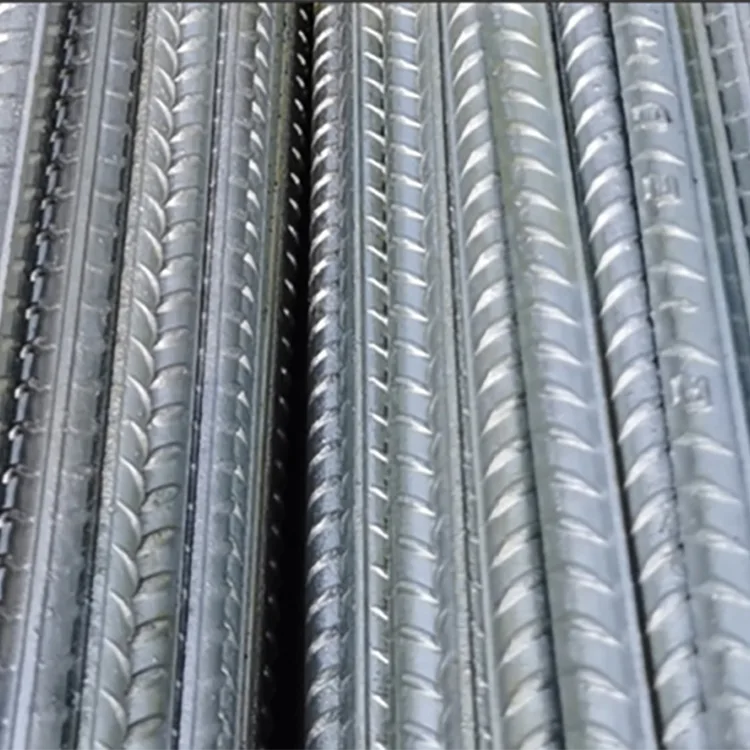

Erityistä huomiota kiinnitetään vääntyneen tangon ripoihin ja laaksoihin. Valmiin profiilin tulee pysyä selkeästi määritellynä, koska rivat edistävät mekaanista lukitusta raudoituksen ja betonin välillä.

HRB400E vai HRB500E?

Valinta tulee noudattaa rakennesuunnittelua eikä galvanointivaatimusta.

HRB400 / HRB400E soveltuu moniin tavanomaisiin teräsbetonirakenteisiin, laiteperustuksiin, sähköinfrastruktuuriin ja yleisiin korroosiosuojaprojekteihin. Kun seisminen suorituskyky on määritelty, E-luokka tulee valita, kun projektin suunnittelu ja sovellettava standardi sitä edellyttävät.

HRB500 / HRB500E tarjoaa korkeamman myötölujuustason ja soveltuu paremmin projekteihin, joissa on suurempi raudoitustarve, raskaammat rakenteelliset kuormat tai malleissa, joissa vahvempi raudoitus voi auttaa optimoimaan raudoitusmääriä.

Rannikon raskaan kuormituksen infrastruktuuriin, suuriin uusiutuvan energian hankkeisiin ja suuriin korroosiosuojarakenteisiin HRB500E voidaan harkita, kun se on määritelty rakennesuunnitelmassa.

Kuinka valita raudoitustangon halkaisija

Halkaisija tulee määrittää raudoitussuunnitelman, kuormitusvaatimusten, betonipalkin mittojen ja yksityiskohtaisten sääntöjen perusteella.

Nämä vaihteluvälit ovat hankintareferenssejä, eivät rakenteellisten laskelmien korvikkeita. Isompi tanko ei ole automaattisesti parempi, jos se ei vastaa vaadittua raudoitusväliä, betonipeitettä ja liitosyksityiskohtia.

Missä galvanoidussa raudoituspalkissa on järkeä

Sähkö ja uusiutuva energia

Galvanoitua raudoituspalkkia voidaan käyttää tuuliturbiinien perustuksissa, sähköasemien perustuksissa, aurinkosähköinfrastruktuurissa ja muissa ulkopuolisissa voimaprojekteissa, joissa raudoitus voi olla alttiina kosteudelle ja maaperälle.

Vesi- ja jätevesirakenteet

Puhdistuslaitokset, vesisäiliöt, viemärirakenteet, kanavat, pitorakenteet ja muut veteen liittyvät betonityöt voivat vaatia lisävahvistusta korroosiosuojausta vastaan.

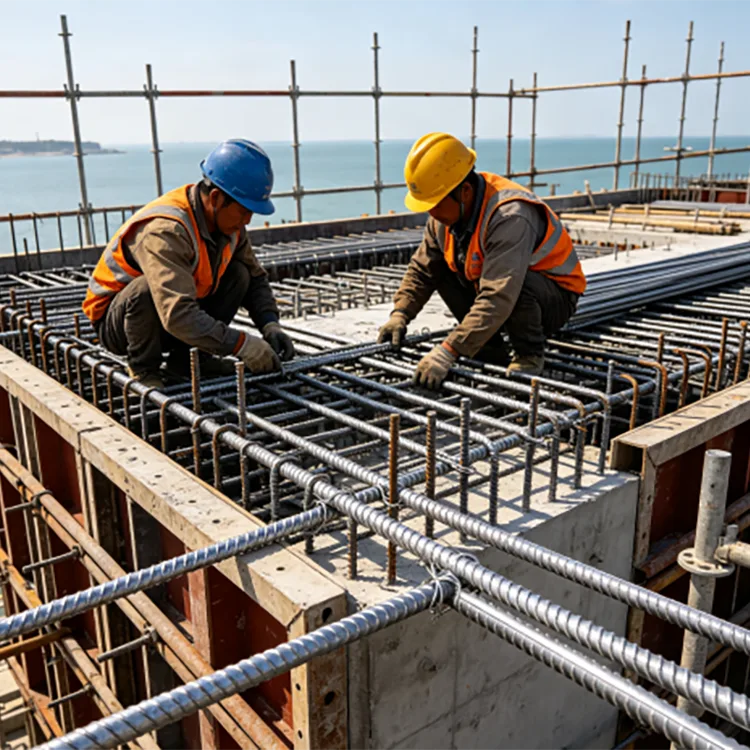

Rannikkoinfrastruktuuri

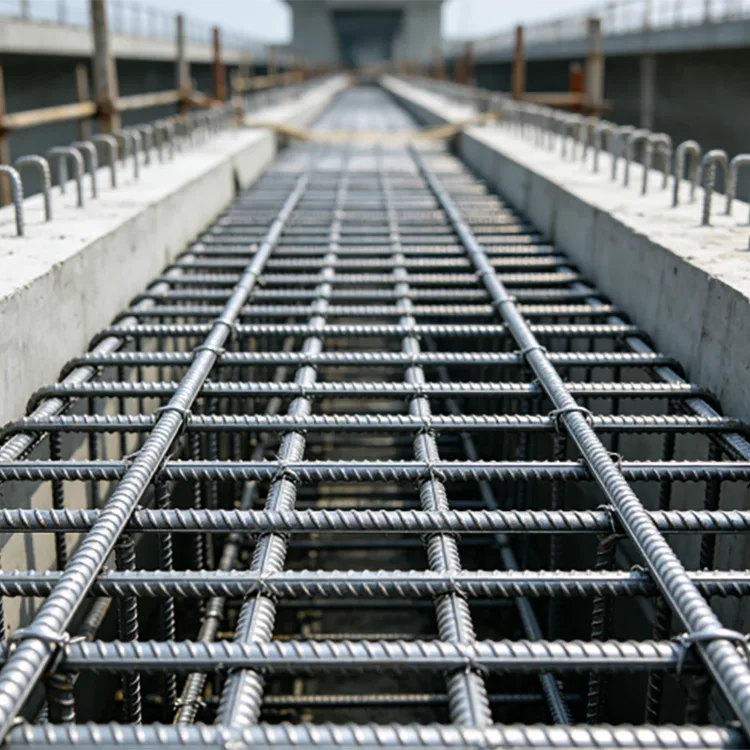

Meri- ja rannikkorakennukset, satamat, sillat, aallonmurtajat ja muut kloridille altistuvat rakenteet ovat yleisiä käyttökohteita, joissa upotetun raudoituksen korroosiosta voi tulla pitkän aikavälin ylläpitoongelmia.

Ulkopohjat

Laitteiden jalustoissa, mainostauluperustuksissa, verhoseinäperustuksissa ja ulkoteräsrakenteisissa perustuksissa voidaan käyttää galvanoitua raudoitusta, jos kosteus ja maaperä oikeuttavat lisäsuojauksen.

Haudatut rakenteet

Maanalaiset sähkökäytävät, haudatut laitteiden perustukset ja muut alemmat betonirakenteet voivat määrittää galvanoidun raudoituksen, jossa maaperän olosuhteet ja projektin suunnittelu tunnistavat raudoituksen korroosion riskinä.

Mitä tapahtuu leikkaamisen, taivutuksen ja hitsauksen aikana?

Galvanoitua raudoitustankoa voidaan leikata ja taivuttaa vahvistusmallin mukaan. Valmistus tulee kuitenkin suunnitella sinkkipinnoitetta ajatellen.

Jos leikkaus paljastaa paljaan teräksen, leikkauskohta on tarkastettava ja korjattava sopivalla sinkkipitoisella pinnoitteella, jos projektispesifikaatio sitä vaatii.

Hitsaus vaikuttaa myös paikallisesti galvanoituun kerrokseen. Sinkki tulee poistaa hitsausalueelta hitsaustoimenpiteen edellyttämällä tavalla ja vahingoittuneelle alueelle tulee tehdä asianmukainen korroosiosuojakorjaus hitsauksen ja jäähdytyksen jälkeen.

Tästä syystä kun projekti vaatii laajaa esivalmistusta, on hyödyllistä varmistaa taivutus-, leikkaus- ja hitsausaikataulu ennen galvanointia sen sijaan, että käsitettäisiin kaikkea prosessointia jälkisinkityksenä.

Galvanoitu raudoitus ja betonin ankkuripiste

Galvanointi ei poista ripoja raudoituspalkista. Rivan geometria on edelleen käytettävissä mekaanista lukitusta varten betonin kanssa.

Tietyssä rakenneprojektissa kiinnitys ja ankkurointi tulee kuitenkin arvioida soveltuvan betonin suunnittelustandardin, tangon halkaisijan, betonin lujuuden, peitteen, kehityspituuden ja rakennustavan mukaan. Galvanoitu kunto tulisi sisällyttää projektispesifikaatioon sen sijaan, että oletetaan, että jokainen betoniyksityiskohta on automaattisesti identtinen päällystämättömän raudoituksen kanssa.

Sinkkipinnoitteen valinta

Yleisiä korroosiosuojavaatimuksia varten voidaan määrittää standardi galvanoitu pinnoite ≥85 μm. Jos projekti altistuu voimakkaammin suolasumulle, kosteudelle tai syövyttäville olosuhteille, voidaan keskustella paksummasta pinnoitteesta aina 275 μm asti.

Pinnoitustarpeesta tulee sopia ennen valmistusta, koska vaadittava sinkkitaso vaikuttaa galvanointiprosessiin, tarkastuskriteereihin ja projektikustannuksiin.

Rannikko-, meri- tai kemiallisesti aggressiivisissa ympäristöissä sinkin paksuus tulee ottaa huomioon yhdessä betonipäällysteen, betonin laadun, halkeamien hallinnan, salaojituksen ja yleisen korroosiosuojaussuunnitelman kanssa.

Laadunvalvonta

Laaduntarkastus alkaa pohjaraudoituksesta. Teräslaatu, halkaisija, pinnan kunto ja mekaaniset ominaisuudet tarkistetaan osto-eritelmän mukaan.

Sinkityksen jälkeen valmiista tankoista tarkastetaan pinnoitteen jatkuvuus, pinnan kunto, näkyvät viat ja sinkkipinnoitteen paksuus. Ripaprofiili ja tangon mitat tarkistetaan myös, koska liiallinen sinkin kertymä ei saisi häiritä normaalia käsittelyä tai rakentamista.

Vienti- ja suunnittelutilauksiin voidaan toimittaa tehdasmateriaalitodistukset, galvanoinnin tarkastuspöytäkirjat, pakkausasiakirjat ja muut sovitut laatuasiakirjat. Myös kolmannen osapuolen tarkastus voidaan järjestää projektin niin vaatiessa.

Hankehakemus

Sähköasema ja tuulivoimasäätiö

Sähköinfrastruktuuriprojektissa valittiin HRB400E kuumasinkitty raudoitus tuuliturbiinien perustuksiin, sähköasemien rakenteisiin, apuraudoitus maadoitusrakentamiseen ja upotetut kantavat komponentit.

Valinta perustui tarpeeseen yhdistää seismisen tason raudoitusvaatimukset lisäkorroosiosuojaukseen ulko-olosuhteissa, joihin liittyy sade, maakosketus ja pitkäaikainen ympäristöaltistus. Galvanoitu pinta tarjosi lisäsuojaa, kun taas uritettu tanko säilytti vaaditun vahvistuskonfiguraation.

Kuumasinkitty raudoitus vs musta raudoitus

Musta raudoituspalkki sopii edelleen moniin tavanomaisiin teräsbetoniprojekteihin, joissa betonijärjestelmä ja altistusolosuhteet antavat riittävän korroosiosuojan.

Galvanoidulla raudoitusraudalla on korkeammat materiaalikustannukset ylimääräisen galvanointiprosessin vuoksi. Sen arvo tulee selvemmäksi, kun raudoituskorroosio aiheuttaisi huomattavia korjausvaikeuksia tai elinkaarikustannuksia.

Hankinnan osalta vertailuun tulisi siksi sisältyä altistusluokka, odotettu käyttöaika, betonisuunnittelu, huoltoon pääsy ja raudoituksen korroosion seuraukset sen sijaan, että verrattaisiin vain tonnihintaa.

Hankintatiedot

Tarjousta varten anna seuraavat tiedot:

FAQ

Muuttaako kuumasinkitys raudoituksen lujuutta?

Galvanointiprosessi on ensisijaisesti pintasuojauskäsittely. Valmiin raudoitustangon on edelleen täytettävä teräslaadulleen asetetut mekaaniset vaatimukset. Mekaaniset ominaisuudet tulee varmistaa sovellettavien materiaalitarkastusten ja projektivaatimusten avulla.

Liittyykö galvanoitu raudoitus edelleen betoniin?

Kyllä. Epämuodostuneet rivat jäävät tankoon ja muodostavat mekaanisen lukituksen betoniin. Hankekohtaisten ankkurointi- ja kehitysvaatimusten tulee silti noudattaa sovellettavaa rakennesuunnittelustandardia.

Voiko galvanoitua raudoitustankoa hitsata?

Kyllä, mutta hitsaus vaikuttaa hitsin ympärillä olevaan sinkkipinnoitteeseen. Hitsauksessa tulee ottaa huomioon galvanoitu pinta ja vaurioitunut sinkkisuoja tulee korjata hitsauksen jälkeen.

Voiko raudoitustankoa taivuttaa galvanoinnin jälkeen?

Sitä voidaan taivuttaa, kun taivutustoiminto on yhteensopiva tangon laadun, halkaisijan ja projektin vaatimusten kanssa. Laajaa valmistusta varten on suositeltavaa vahvistaa taivutusaikataulu ennen galvanointia ja tarkastaa pinnoite taivutuksen jälkeen.

Riittääkö 85 μm sinkkipinnoite rannikkoprojekteihin?

Ei välttämättä. Rannikon ja meren altistuminen voi edellyttää korkeampaa sinkkispesifikaatiota. Voidaan keskustella jopa 275 μm:n pinnoituksesta sekä betonipäällysteestä ja projektin yleisestä korroosiontorjuntasuunnitelmasta.

Mitä eroa on HRB400E:llä ja HRB500E:llä?

Suurin ero on määritetty vahvuus. HRB400E:n myötölujuus on vähintään 400 MPa, kun taas HRB500E:n myötölujuustaso on vähintään 500 MPa. E-merkintä liittyy seismisiin sovelluksiin liittyviin lisävaatimuksiin.

Voiko galvanoitua raudoitustankoa toimittaa räätälöityinä pituuksina?

Kyllä. Vakiopituudet ovat 9 m ja 12 m, kiinteistä pituuksista 6-15 m voidaan neuvotella projektin aikataulun ja kuljetustarpeiden mukaan.

Mitä asiakirjoja voidaan toimittaa suunnittelu- tai vientitilausta varten?

Materiaalitodistukset, tuotetarkastuspöytäkirjat, galvanoinnin tarkastusasiakirjat, pakkausluettelot ja muut sovitut vienti- tai projektiasiakirjat voidaan laatia hankintaeritelmän mukaan.
