Kylmämuovattu Z-profiiliteräs

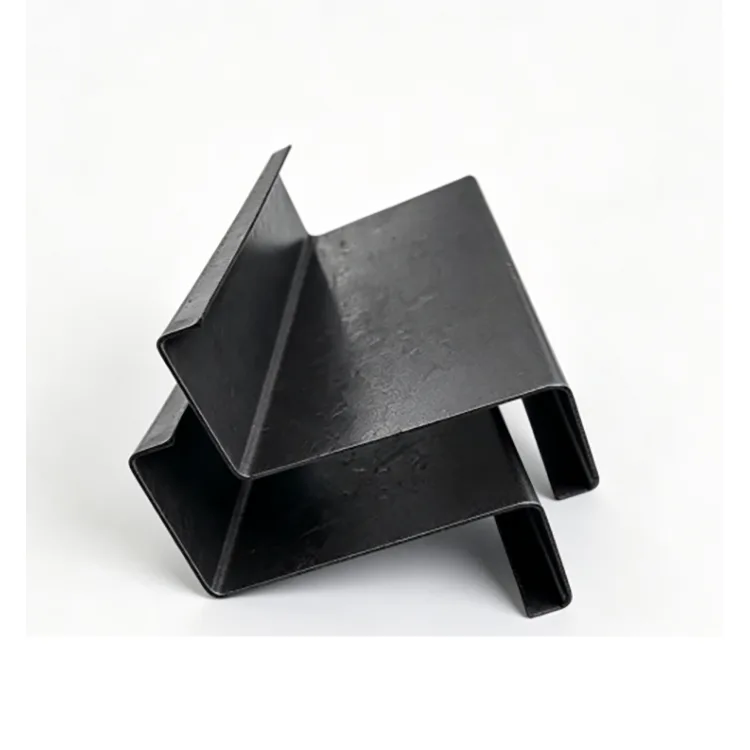

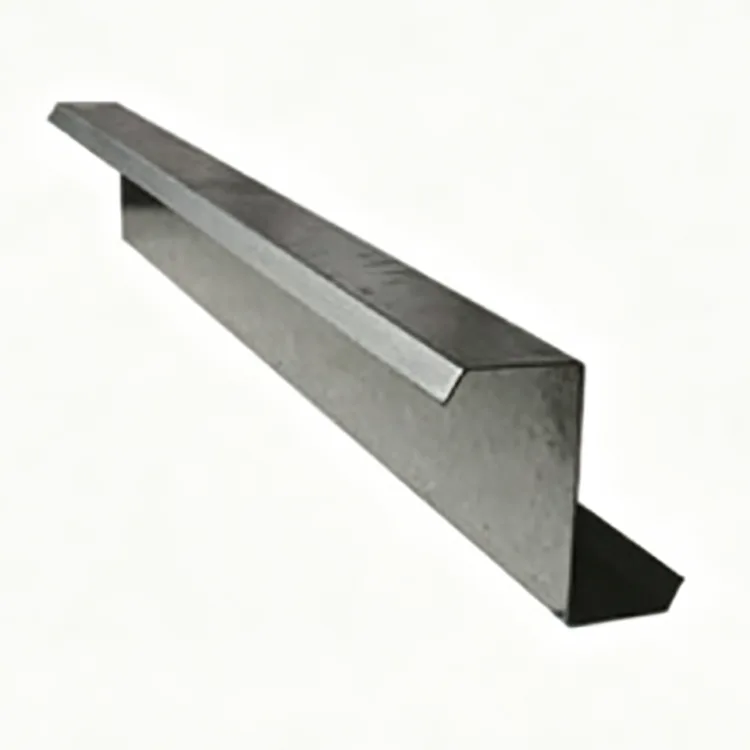

Kylmämuovattu Z-profiiliteräs on kylmämuovattu ohutseinämäinen teräsprofiili, joka on valmistettu kuumavalssatusta teräsnauhasta jatkuvalla telamuovauksella huoneenlämpötilassa. Nauha kulkee useiden muovaustelineiden läpi ja muotoutuu vähitellen Z-profiiliksi ilman korkean lämpötilan kuumavalssausvaihetta.

Kylmämuovausprosessi parantaa mittojen yhtenäisyyttä ja tuo teräkseen myös työkarkaisua. Tuloksena oleva osa yhdistää suhteellisen pienen painon hyödylliseen taivutuskykyyn, joten sitä käytetään laajasti katto- ja seinäorreissa kevyissä teräsrakenteissa.

Z-muotoisella profiililla on toinenkin käytännöllinen etu: sen offset-laipat mahdollistavat vierekkäisten orsien limittämisen. Tämä on erityisen hyödyllistä suurilla rinteillä katoilla, joissa harjan ympärillä tarvitaan jatkuvaa orrejärjestelyä.

Suositeltu ympäristö: suljetut sisärakennukset, kuivat työpajat ja varastot ilman suoraa sadetta, suolasuihkua, happoa tai emäksistä syövyttävää kosteutta.

Tuotantoprosessi

Tuotantolinja alkaa teräskelan saapuvalla tarkastuksella. Tasoituksen ja oikaisun jälkeen nauha kulkee useiden valssausasemien läpi, joissa se taivutetaan vähitellen vaadittuun Z-muotoiseen osaan.

Servo-CNC-leikkaus tarjoaa määritellyn osan pituuden, kun taas automaattinen lävistys voidaan lisätä rakennepiirustusten mukaan. Valmiit profiilit käyvät sitten suoristuksen ja mittatarkastuksen läpi ennen luokittelua, niputtamista ja varastointia.

Teräskelan tarkastus → tasoitus ja oikaisu → progressiivinen kylmävalssaus → Z-profiilin muotoilu → kiinteäpituinen servo-CNC-leikkaus → automaattinen lävistys → oikaisu → visuaalinen ja mittatarkastus → niputtaminen ja varastointi

Koska profiilia muodostetaan progressiivisesti eikä perinteisellä kuumavalssauksella, profiilin mittoja, suoruutta ja reikien asentoa voidaan ohjata jatkuvasti tuotannon aikana.

Perustiedot

Miksi käyttää Z-osaa kattoorreihin?

Suora päällekkäisyys kattoharjanteessa

Ilmeisin ero Z- ja C-osan välillä on laippojen muoto. Offset Z-profiili mahdollistaa vierekkäisten osien limittämisen, mikä voi auttaa ylläpitämään jatkuvuutta katon harjanteen läpi.

Yli 10° kattokaltevuus Z-orret ovat usein käytännöllinen valinta, kun päällekkäiset osat ovat osa rakennesuunnittelua. Tämä vähentää lisäleikkauksen tarvetta ja tekee asennuksesta yksinkertaisempaa.

Hyvä taivutuskyky pienemmällä painolla

Z-muotoinen poikkileikkaus tarjoaa hyödyllisiä leikkausominaisuuksia taivutuksessa. Yhdessä kylmätyökarkaisun kanssa tämä mahdollistaa suhteellisen ohuen osan käytön sopivissa katto- ja seinäorreissa.

Raskaampiin perinteisiin kuumavalssattuihin profiileihin verrattuna pienempi paino voi vähentää kuljetus-, nosto- ja asennusvaatimuksia.

Tasainen suoruus ja reiän sijainti

Tuotantolinjalla käytetään progressiivista rullamuovausta, CNC-leikkausta ja sitä seuraavaa oikaisua. Tämä auttaa hallitsemaan profiilin suoruutta ja vääntymistä.

Orreille, joissa on valmiiksi rei'itetyt pultinreiät, tarkka reiän sijoittelu on tärkeää, koska virheet voivat vaikuttaa orren ja pääteräsrungon väliseen yhteyteen. Esilävistys ennen toimitusta voi vähentää leikkaus- ja poraustyötä työmaalla.

Pienemmät kustannukset kuiviin sisätiloihin

Vakiotuote toimitetaan luonnonmustana teräksenä ilman galvanoitua pinnoitetta. Kuivissa, suljetuissa sisärakennuksissa, joissa ei vaadita ylimääräistä korroosiosuojausta, vältetään galvanoituihin Z-profiileihin liittyvät lisäkustannukset.

Jos rakennus on alttiina sateelle, kondensaatiolle, suolasuihkulle tai syövyttäville aineille, sen sijaan tulee valita korroosiosuojattu versio.

Kätevä leikkaus ja hitsaus

Koska vakiotuotteessa ei ole galvanoitua pinnoitetta, perinteiset leikkaus- ja hitsaustoimenpiteet ovat yksinkertaisia. Tästä on hyötyä sisätilojen valmistus- ja saneerausprojekteissa, joissa jäsenet saattavat vaatia paikallisia säätö- tai liitäntätöitä.

Tyypilliset sovellukset

Tuotetta käytetään pääasiassa:

Kattoorret kevyissä teräsrakennuksissa

Suurikalteiset varastokatot

Teollisuuden työpajan kattojärjestelmät

Sisälogistiikka- ja varastorakennukset

Seinien ja katon toissijainen kehystys

Kevyet teräskotelojärjestelmät

Sisätilojen tehdaskorjausprojektit

Se on toissijainen rakenneosa, kuten orre, eikä rakennuksen pääpilarien tai pääpalkkien korvaaja.

Todelliset projektisovellukset

Tapaus 1: Z-sorret suurikalteiseen sisälogistiikkavarastoon

Hanke kattoi 50 000 m²:n suljetun logistiikkavaraston, jonka katon kaltevuus oli 12°. Rakennus oli täysin suljettu ja sitä käytettiin kuivassa sisäympäristössä ilman suoraa altistumista sateelle.

Tärkeimmät vaatimukset olivat orreiden suora päällekkäisyys katon harjanteella, hallitut teräsrakenteen kustannukset, lyhyempi asennusaika ja pienempi kattopaneelien kohdistusongelmien riski.

Materiaaliksi valittiin Q355B kylmämuovattu Z-profiiliteräs, Z160–Z200, seinämän paksuus 1,8–2,0 mm ja pultinreiät valmiiksi.

Z-osat voivat mennä päällekkäin suoraan, jolloin harjanteen osat pysyvät yhtenäisinä ja vähentävät leikkaus- ja muutostyötä paikan päällä. Asennusaika lyheni 30 %.

Profiilien alhainen vääntyminen auttoi väripinnoitettuja teräskattopaneeleja istumaan tasaisemmin, mikä vähensi rakoja, jotka voisivat edistää vesivuotoa. Kevyet osat vähensivät myös kuljetus- ja nostovaatimuksia, ja teräsrakenteen kokonaiskustannukset olivat 21 % alhaisemmat kuin kuumavalssatun teräsratkaisun.

Projekti läpäisi hyväksynnän ja on pysynyt sisäkunnossa ilman ruosteongelmia.

Tapaus 2: Kevyt teräskotelon päivitys teollisuuspajassa

Toinen hanke koski vanhan tehtaan peruskorjausta. Työpajan sisälle tarvittiin uusia kevyitä teräskotelorakenteita, joissa oli suhteellisen suuri kattokaltevuus ja kuiva, tuuletettu sisäympäristö.

Valituksi tuotteeksi valittiin Q235B kylmämuovattu Z-profiiliteräs, Z120–Z140.

Jäsenet toimitettiin kasattavaksi ilman laajempaa jälkikäsittelyä. Z-muotoinen päällekkäinen rakenne vastasi katon kaltevuutta ja auttoi säilyttämään tasaisen ja vakaan kotelointijärjestelmän.

Kevyet osat auttoivat myös pitämään remontin kustannukset kurissa ja lyhentäen asennustöitä olemassa olevan tehtaan sisällä.

Z Osion valintaopas

Katon kaltevuus:

Yli 10°:n kaltevuuksille Z-profiilit ovat suositeltava vaihtoehto, kun tarvitaan päällekkäisiä orreja. Suhteellisen matalissa rinteissä voidaan harkita myös C-orreja rakennesuunnittelusta riippuen.

Materiaaliluokka:

Q235B sopii yleisiin kevyisiin orre- ja kotelosovelluksiin. Suuremmille jänneväleille, suuremmille tuuli- tai lumikuormituksille ja vaativammille rakennevaatimuksille voidaan valita Q355B yhdessä sopivan profiilikoon ja seinämän paksuuden kanssa.

Osion koko:

Z100–Z140 voidaan harkita kevyempiin katto- ja seinärakenteisiin. Z160–Z200 soveltuu moniin tavallisiin varasto- ja työpajasovelluksiin. Z220–Z300 voidaan käyttää paikoissa, joissa rakennesuunnittelu edellyttää suurempia osia.

Seinän paksuus:

Saatavana on 1,2-3,0 mm. Lopullinen paksuus tulisi määrittää jännevälin, orren etäisyyden, tuulikuorman, lumikuorman, liitosolosuhteiden ja rakenteellisten laskelmien perusteella eikä pelkästään leikkauskoon perusteella.

Ympäristö:

Kuiviin, suljetuihin sisärakennuksiin luonnonmusta Z-teräs voi olla kustannustehokas vaihtoehto. Työpajoissa, joissa on korkea kosteus tai kondensaatio, tulee harkita sopivaa ruosteenestopinnoitetta.

Ulkorakennuksiin, rannikkoalueisiin, sateelle alttiisiin rakennuksiin tai maatalousvajoihin luonnollista mustateräsversiota ei suositella. Valitse sinkitty Z-profiili tai muu korroosiosuojattu ratkaisu.

Kylmämuovattu Z-profiiliteräs vs. C-profiiliteräs

Valinta tulee viime kädessä noudattaa rakennesuunnittelua eikä pelkästään katon kaltevuutta. Z-osan päällekkäinen geometria on sen tärkein käytännön etu silloin, kun tarvitaan jatkuvia orrellisia liitoksia.

Tehtaan laadunvalvonta

Z-orreissa mittojen tasaisuus on erityisen tärkeää, koska osien on liityttävä tarkasti pääteräsrunkoon ja kattopaneeleihin.

Laadunvalvonta siis kattaa teräskelan ennen muovausta, minkä jälkeen tarkastukset valssauksen aikana ja leikkauksen jälkeen. Tärkeimmät tarkastuskohteet ovat materiaalilaatu, poikkileikkauksen mitat, seinämän paksuus, suoruus, vääntyminen, leikkauspituus, reunan kunto ja esirei'itetyn reiän sijainti.

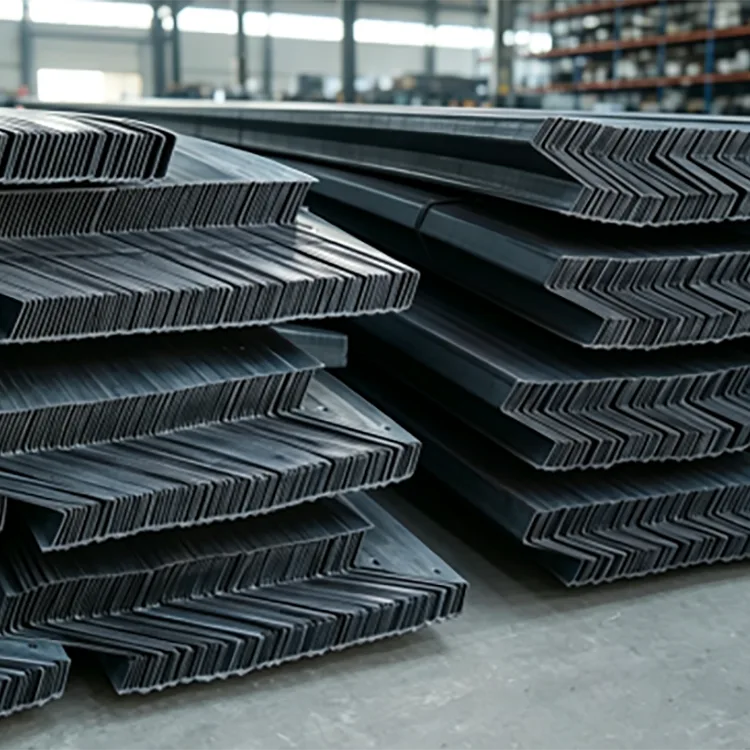

Profiilit suoristetaan muotoilun jälkeen jäännösvääristymien vähentämiseksi. Ennen toimitusta valmiit osat tarkastetaan visuaalisesti ja mitoiltaan ja niputetaan sitten koon ja tilausvaatimusten mukaan.

Erätilauksissa saman materiaalilaadun, osien spesifikaatioiden ja käsittelyparametrien säilyttäminen auttaa säilyttämään johdonmukaisuuden eri tuotantoerien välillä.

FAQ

Q1: Kuinka valitsen Z-profiilin ja C-profiilin välillä?

Pääasiallinen huomio on katto ja liitäntäjärjestely. Z-osat ovat erityisen hyödyllisiä katoilla, joissa vierekkäisten orien on mentävä päällekkäin ja jatkettava harjan läpi, erityisesti suuremmilla katon rinteillä. C-osilla on laajempi yleinen käyttökelpoisuus ja niitä voidaan käyttää matalampiin kattorinteisiin rakennesuunnittelusta riippuen.

Q2: Onko kylmämuovattua Z-profiiliterästä helppo kiertää?

Oikein valmistettu Z-osa käy läpi progressiivisen muotoilun, mitoituksen ja oikaisun kiertymisen ja muodonmuutosten hallitsemiseksi sovellettavien standardivaatimusten mukaisesti. Myös valittu profiilikoko, seinämän paksuus, jänneväli ja asennustapa vaikuttavat sen suorituskykyyn.

Q3: Tarvitseeko sisätilojen Z-orret maalata?

Kuivassa, tuuletetussa sisäympäristössä ilman merkittävää kondensaatiota voidaan käyttää luonnollista mustateräspintaa ilman lisäpinnoitusta, jos projektin vaatimukset sen sallivat. Kosteissa työpajoissa tai tiloissa, joissa esiintyy usein kondensaatiota, suositellaan ruosteenestopinnoitetta.

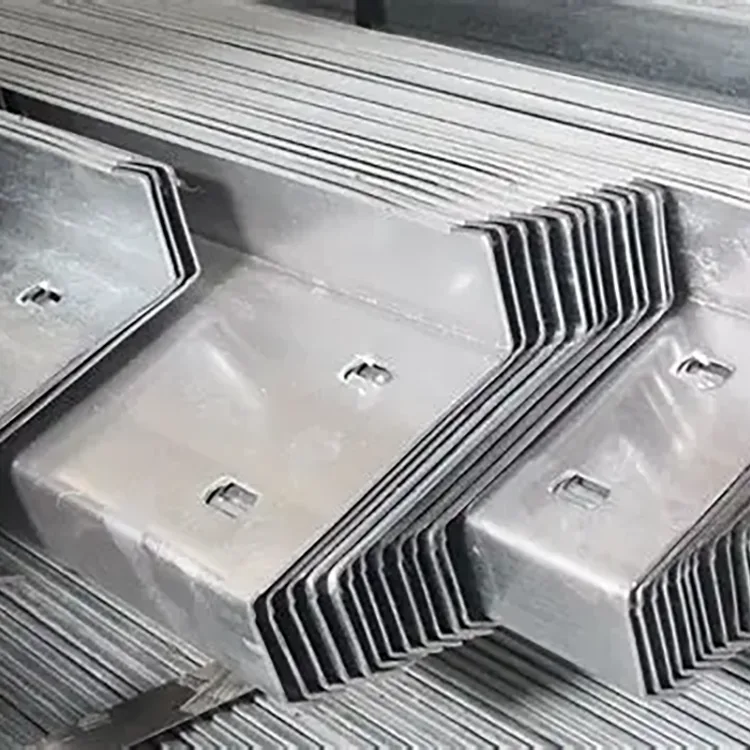

Q4: Voidaanko Z-osat toimittaa esirei'itetyillä rei'illä?

Kyllä. Pultinreiät voidaan tehdä rakennepiirustusten mukaan ennen profiilien toimitusta. Kulmaleikkaukset ja kulmaleikkaukset voidaan tehdä myös vaadittujen liitostietojen mukaan.

Q5: Voiko pituutta mukauttaa?

Kyllä. Vakiotoimitus on yleensä 6–12 m, kun taas ei-standardikiinteitä pituuksia voidaan valmistaa projektipiirustusten ja leikkausvaatimusten mukaan.

Q6: Voidaanko luonnollista mustaa Z-profiiliterästä käyttää ulkona?

Sitä ei suositella käytettäväksi suorassa ulkona, sateessa, rannikon suolasuihkussa tai syövyttävissä ympäristöissä. Näissä olosuhteissa tulee harkita galvanoituja tai muuten korroosiosuojattuja Z-profiileja.
