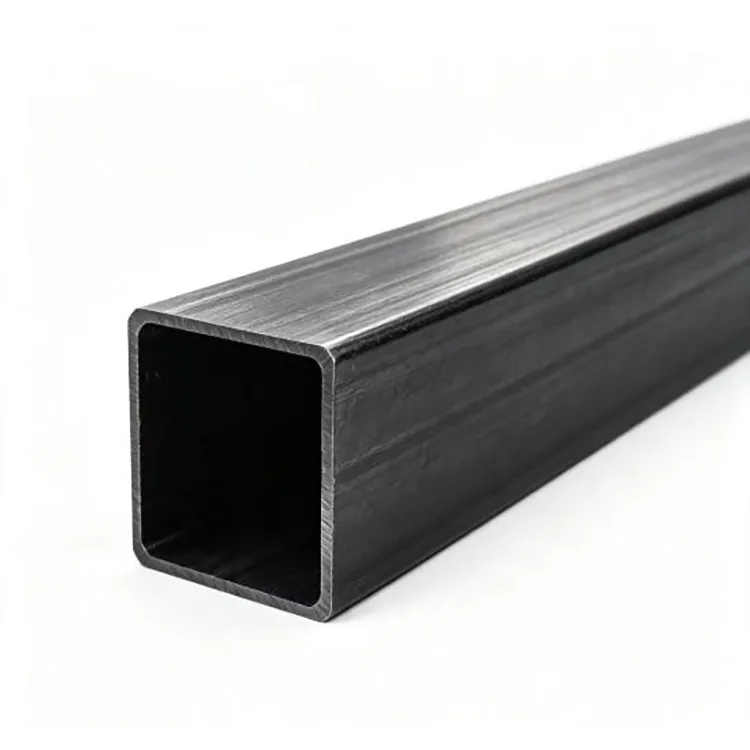

ERW suorakaiteen muotoinen teräsputki

Suorakaiteen muotoinen putki valitaan usein yhdestä yksinkertaisesta syystä: sen tasaiset pinnat helpottavat rakenteiden valmistusta. Komponentit voidaan hitsata tai pultata suoraan tasaisille sivuille, kun taas ontto osa tarjoaa hyödyllisen taivutuskestävyyden käyttämättä täysin kiinteää teräsosaa. Tämä tekee suorakaiteen muotoisesta putkesta yleisen laitteiden rungoissa, rakennetuissa, maatalousrakenteissa, suojakaiteissa ja valmistetuissa teräskokoonpanoissa.

Rongheng valmistaa suorakaiteen muotoisia ERW-teräsputkia teräsnauhasta jatkuvalla rullamuovauksella ja suurtaajuisella vastushitsauksella. Kun pituussauma on hitsattu, putki käy läpi mitoitus- ja oikaisuprosessit ennen kuin se leikataan haluttuun pituuteen. Tuotantoprosessi on suunniteltu siten, että sovitut profiilimitat, seinämän paksuus ja suoruus säilyvät koko tilauksen ajan.

Suunnitteluhankinnoissa näillä yksityiskohdilla on merkitystä, koska mittojen vaihtelut voivat aiheuttaa ongelmia toimituksen jälkeen. Putket, jotka eivät ole riittävän suoria tai yhtenäisiä, saattavat vaatia lisäsäätöä ennen hitsausta ja kokoamista. Selkeästi määritelty spesifikaatio, joka kattaa poikkileikkauksen koon, seinämän paksuuden, teräslaadun, pituuden, pintakäsittelyn ja tarkastusvaatimukset, auttaa vähentämään näitä ongelmia ennen tuotannon aloittamista.

Kuinka putki valmistetaan

Valmistusprosessi alkaa teräsnauhalla, joka valitaan vaaditun laadun ja paksuuden mukaan. Nauhaa muodostetaan asteittain telojen läpi, kunnes se saavuttaa vaaditun suorakulmaisen profiilin.

Reunat yhdistetään sitten suurtaajuisella sähkövastushitsauksella. Toisin kuin perinteinen käsihitsaus, ERW-tuotanto muodostaa pituussauman jatkuvasti nauhan kulkiessa tuotantolinjan läpi. Hitsattu osa mitoitetaan tämän jälkeen vaaditun leveyden ja korkeuden määrittämiseksi.

Mitoituksen jälkeen putki suoristetaan, leikataan ja tarkastetaan.

Teräsnauha → Rullamuovaus → suurtaajuushitsaus → mitoitus → oikaisu → leikkaus → tarkastus → niputtaminen

Tämä prosessi soveltuu erityisen hyvin toistuvia osia ja suurempia määriä sisältäviin tilauksiin, joissa vakaa tuotannon tehokkuus ja tasaiset mitat ovat tärkeitä.

Mikä on tärkeintä ostaessa

Alhaisin tarjottu hinta ei välttämättä ole projektin halvin hinta. Suorakaiteen muotoisissa teräsputkissa useat erittelyyksityiskohdat voivat vaikuttaa valmistustehokkuuteen ja materiaalin suorituskykyyn.

Osion koko

Leveys ja korkeus määräävät kuinka putki sopii kokonaisrakenteeseen. Esivalmistetuissa kehyksissä ja laitepohjassa yhdenmukaiset mitat ovat tärkeitä, koska komponenttien on kohdistettava kokoonpanon aikana.

Seinän paksuus

Seinämän paksuus vaikuttaa painoon, jäykkyyteen, kantavuuteen ja hitsausvaatimuksiin. Se tulisi valita teknisestä kuormituksesta, tukemattomasta jännevälistä, liitossuunnittelusta ja sovellettavasta rakennestandardista sen sijaan, että valittaisiin vain paksuin saatavilla oleva putki.

Teräslaatu

Q235B:tä käytetään yleisesti yleisissä rakenne- ja valmistussovelluksissa, joissa vakiolujuus on riittävä. Q355B:tä voidaan harkita sovelluksissa, joissa vaaditaan korkeampi määritelty myötöraja. Lopullisen arvosanan tulee noudattaa projektin rakennelaskelmaa tai teknistä eritelmää.

Suoruus ja suorakulmaisuus

Valmistetuissa rakenteissa mitoiltaan yhtenäinen ja kohtuullisen suora putki on helpompi leikata, sijoittaa ja hitsata. Tämä on erityisen tärkeää toistuvissa runkokokoonpanoissa, joissa pieniä mittaeroja voi kertyä asennuksen aikana.

Pintakäsittely

Mustat putket sopivat kohteisiin, joissa maalaus, pinnoitus tai sisäkäyttö on suunniteltu. Kuumasinkityt putket tarjoavat lisäsuojaa korroosiota vastaan, ja ne valitaan yleisesti ulkorakenteisiin, maataloustiloihin ja kosteisiin ympäristöihin.

Valinta Q235B:n ja Q355B:n välillä

Materiaalin valinnan tulisi perustua vaadittuun suorituskykyyn sen sijaan, että valitaan automaattisesti korkealaatuinen teräs.

Q235B on käytännöllinen vaihtoehto moniin yleisiin rakenteisiin, laiterungoihin, arkkitehtonisiin metallitöihin, maatalousrakenteisiin ja valmistusprojekteihin. Sitä käytetään laajalti, kun suunnittelu ei vaadi vahvempaa rakenneterästä.

Q355B:llä on korkeampi myötöraja, ja sitä voidaan harkita rakenneosissa, jotka ovat alttiina suuremmille kuormituksille tai kun suunnittelu vaatii lujempaa materiaalia. Sen avulla insinööri voi saavuttaa vaaditun rakenteellisen suorituskyvyn asianmukaisella osasuunnittelulla.

Ilmoita hankintaa varten sovellus, osien mitat, jänneväli ja kuormitusvaatimus aina kun mahdollista. Tämä antaa toimittajalle riittävästi tietoa varmistaakseen, ovatko valittu laatu ja seinämän paksuus sopiva.

Musta viimeistely vai galvanoitu pinta?

Oikea pintakäsittely riippuu pääasiassa huoltoympäristöstä ja loppupään pinnoitusprosessista.

Jos galvanointia vaaditaan, ostajan tulee määrittää sovellettava standardi tai vaadittu pinnoitemassa sen sijaan, että mainitsisi vain "sinkitty". Tämä välttää väärinkäsitykset tarjouksen ja tuotannon aikana.

Sovellukset

Suorakaiteen muotoista profiilia käytetään laajassa valikoimassa valmistettuja terästuotteita.

Teräsrakenteet

Käytetään kehyksiin, tukiin, toissijaisiin rakenneosiin ja muihin valmistettuihin komponentteihin.

Koneet ja laitteet

Soveltuu koneen alustalle, laiterungolle, kuljetinrakenteille, maatalouskoneiden rungoille ja tukirakenteille.

Infrastruktuuri

Käytetään suojakaiteisiin, aitauksiin, jalankulkurakenteisiin, tukikehyksiin ja muihin valmistettuihin infrastruktuurikomponentteihin.

Maatalouden tilat

Käytetään yleisesti kasvihuonerakenteissa, maatalousvajoissa ja tukikehyksissä, joissa vaadittu poikkileikkaus ja korroosiosuojaus on määritelty oikein.

Arkkitehtoninen valmistus

Tasaiset pinnat tekevät suorakaiteen muotoisesta putkesta kätevän väliseinissä, esittelyrakenteissa, arkkitehtonisissa kehyksissä, kaidekomponenteissa ja koristeellisissa metallitöissä.

Valmistus ja jatkokäsittely

Monet ostajat eivät käytä putkea heti toimituksen jälkeen. Se voidaan leikata yksittäisiksi komponenteiksi, porata, hitsata, maalata tai yhdistää suurempaan kokoonpanoon.

Rongheng voi keskustella käsittelyvaatimuksista, kuten:

● Kiinteäpituinen leikkaus

● Poraus ja sovittu reiän käsittely

● Hitsaus- ja valmistusvaatimukset

● Pintojen pinnoitus tai galvanointi

● Mukautettu pakkaus

● Hankekohtaiset tarkastusvaatimukset

Tarkkuusvalmistusta varten anna valmiit mitat ja toleranssivaatimukset ennen tuotantoa. Tämä on erityisen tärkeää silloin, kun putkia käsitellään automaattisella leikkaamisella, CNC-laitteistolla tai esivalmistetuilla kokoonpanolinjoilla.

Tarkastus ennen lähetystä

Laadunvalvonta tulee liittää ostotilauksessa ilmoitettuun eritelmään.

Rongheng voi järjestää tarkastuksen, joka kattaa valmiin putken pääominaisuudet, mukaan lukien:

● Laatikon ulkomitat

● Seinämän paksuus

● Pituus

● Suoruus

● Pinnan kunto

● Materiaaliluokka

● Hitsaukseen liittyvä tarkastus

● Mekaaniset ominaisuudet tarvittaessa

Riippumatonta todentamista vaativissa projekteissa kolmannen osapuolen tarkastus voidaan koordinoida sovitun tarkastussuunnitelman mukaan, mukaan lukien SGS, Bureau Veritas tai TÜV.

Tarkastuksen laajuudesta tulee sopia ennen tuotantoa eikä sen jälkeen, kun tavarat on valmistettu. Näin tuotanto- ja laatutiimit voivat työskennellä samojen hyväksymiskriteerien mukaisesti.

Tarjonta suuriin projekteihin

Ronghengiä tukee Tianjin Gefu Steel, ja se toimii Daqiuzhuang Industrial Zone -alueella Tianjinissa, joka on merkittävä teräksen tuotanto- ja jakelualue.

Konsernin vuotuinen terästuotanto- ja myyntivolyymi ylittää 1,3 miljoonaa tonnia ja tarjoaa toimitusketjun kapasiteettia rakennusprojekteille, teräksenvalmistusyrityksille, konevalmistajille ja pitkäaikaisille teollisille ostajille.

Kansainvälisten tilausten osalta tavanomaiset hankintatiedot sisältävät:

Koko → Seinän paksuus → Teräslaatu → Pituus → Määrä → Pinta → Vakio → Kohde

Normaali MOQ on yksi 20 jalan kontti, noin 20–25 tonnia. Tyypillinen toimitusaika on 15–25 päivää valitun spesifikaation, määrän, räätälöinnin ja tuotantoaikataulun mukaan.

Toistuvissa hankinnoissa samojen vahvistettujen eritelmien ja tarkastusvaatimusten säilyttäminen myöhempiä tilauksia varten voi auttaa säilyttämään erien välisen johdonmukaisuuden.

Usein kysytyt kysymykset

1. Mitä eroa on suorakaiteen muotoisen putken ja neliömäisen putken välillä?

Molemmat ovat onttoja teräsprofiileja, mutta suorakaiteen muotoisella putkella on eri leveys- ja korkeusmitat, kun taas neliömäisellä putkella on samat sivut. Suorakaiteen muotoiset osat ovat usein kätevämpiä, kun rakenne vaatii suurempaa syvyyttä yhteen suuntaan.

2. Sopiiko suorakaiteen muotoinen ERW-teräsputki kantaviin rakenteisiin?

Sitä voidaan käyttää monissa rakennesovelluksissa edellyttäen, että poikkileikkauksen koko, seinämän paksuus, teräslaatu, liitännät ja mitoituskuormat täyttävät sovellettavat tekniset vaatimukset. Itse putkea ei pidä valita pelkästään muodon mukaan.

3. Voidaanko Q235B käyttää Q355B:n sijasta?

Ei automaattisesti. Q235B:llä ja Q355B:llä on erilaiset määritellyt mekaaniset ominaisuudet. Jos suunnittelu edellyttää Q355B:n suurempaa lujuutta, sen korvaaminen Q235B:llä ilman rakennetta uudelleen laskematta ei ole tarkoituksenmukaista.

4. Voidaanko putkia toimittaa räätälöityinä pituuksina?

Kyllä. Kiinteäpituisesta leikkauksesta voidaan keskustella projektin vaatimusten mukaan. Vaadittu pituus- ja mittatoleranssi tulee varmistaa ennen valmistusta.

5. Voitko toimittaa galvanoituja suorakaiteen muotoisia putkia?

Kyllä. Kuumasinkitty pintakäsittely voidaan toimittaa sovitun erittelyn mukaan. Ulkoprojekteissa vaadittu galvanointistandardi tai pinnoitusvaatimus tulee ilmoittaa ostotilauksessa.

6. Kuinka minun pitäisi valita seinämän paksuus?

Seinän paksuus riippuu profiilin koosta, jännevälistä, kuormituksesta, tukiolosuhteista, liitossuunnittelusta ja sovellettavista rakennevaatimuksista. Jos annat aiotun sovelluksen ja likimääräisen kuormituksen, spesifikaatiota voidaan arvioida tarkemmin.

7. Voidaanko suorakaiteen muotoisia putkia porata, hitsata ja maalata?

Kyllä. Suorakaiteen muotoisia putkia käytetään yleisesti toissijaisessa valmistuksessa, kuten leikkaamisessa, poraamisessa, hitsauksessa ja maalaamisessa. Materiaalilaatu ja seinämän paksuus tulee ottaa huomioon valmistusprosessia määriteltäessä.

8. Mitä tietoja tarvitaan tarjoukseen?

Lähetä vaadittu leveys × korkeus, seinämän paksuus, teräslaatu, pituus, määrä, pintakäsittely, sovellettava standardi ja kohde. Teknisissä sovelluksissa lataus- tai käyttötiedot ovat myös hyödyllisiä.
