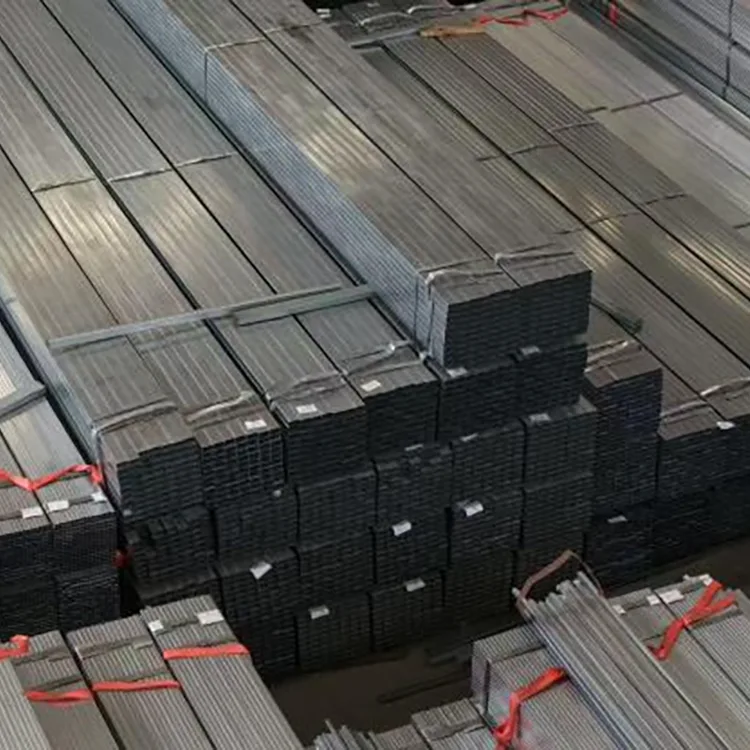

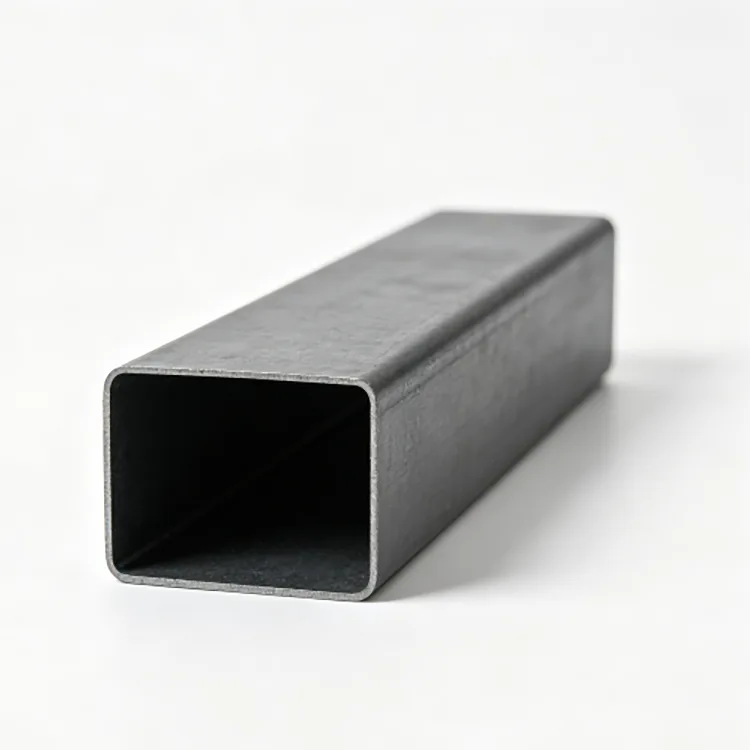

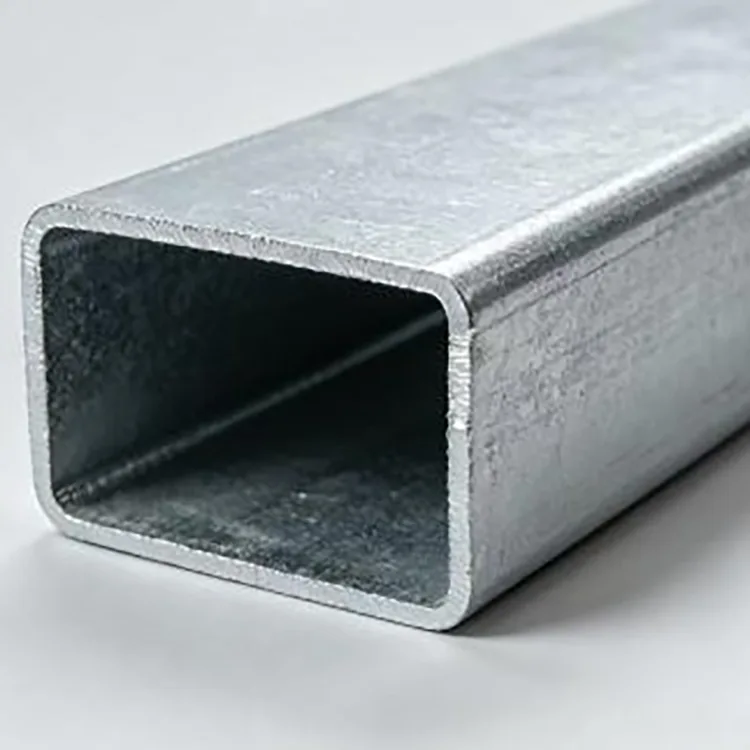

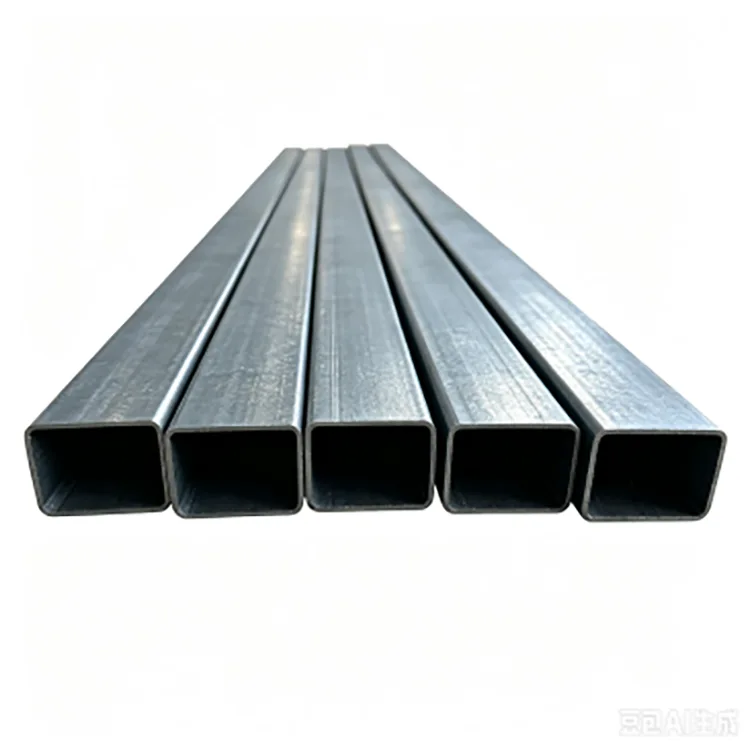

Kuumasinkitty suorakaiteen muotoinen teräsputki

Kuumasinkitty suorakulmainen teräsputki on hitsattu suorakaiteen muotoinen ontto profiili, joka on valmistettu Q235B, Q355B tai muista määritellyistä hiiliteräslaaduista. Teräsnauha kylmämuovataan suorakaiteen muotoiseksi profiiliksi, suurtaajuushitsataan, mitoitetaan ja leikataan ennen valmiin putken pintakäsittelyä ja kuumasinkitystä.

Suorakaiteen muotoinen osa on hyödyllinen, kun kuorma tai asennustila on suunnattu paremmin kuin neliöputki sallii. Se tarjoaa leveämmän pinnan kannakkeille, paneeleille ja liitoksille pitäen samalla osan suhteellisen tehokkaana. Ulkorakenteissa sinkkipinnoite antaa lisäsuojaa kosteutta ja ilmakehän korroosiota vastaan, mikä tekee putkesta sopivan sovelluksiin, joissa pinnoittamaton musta teräs vaatisi säännöllistä pintakäsittelyä.

Putki voidaan toimittaa vakiopituisena tai työstää projektipiirustusten mukaan, mukaan lukien leikkaus, lävistys, taivutus, uritus, poraus, päiden sulkeminen ja viisto.

Tekniset tiedot

Miksi käyttää suorakaiteen muotoista osaa?

Suurin ero suorakaiteen ja neliön muotoisten onttojen osien välillä ei ole pelkkä ulkonäkö. Leveys-korkeussuhde muuttaa sitä, miten osa sopii rakenteeseen ja kuinka tehokkaasti se käyttää käytettävissä olevaa tilaa.

Suorakaiteen muotoinen putki valitaan usein vaakasuorille osille, kehyksille ja tuille, joissa yksi suunta tarvitsee enemmän leikkaussyvyyttä kuin toinen. Se tarjoaa myös leveämmän asennuspinnan verhoseinäkomponenteille, paneeleille, kannakkeille ja mekaanisille osille.

Esimerkiksi 100×60 mm:n osa antaa valmistajalle erilaisen yhdistelmän jäykkyyttä, asennustilaa ja materiaalin käyttöä kuin 100×100 mm neliöputkessa. Oikean valinnan tulisi siksi perustua jänneväliin, kuormaan, liitäntätapaan ja käytettävissä olevaan asennustilaan eikä pelkästään osan nimeen.

Kuumasinkitys: mitä se muuttaa

Teräsputki muotoillaan ja hitsataan ensin, sitten valmistetaan galvanointia varten. Pinnan epäpuhtaudet ja oksidit poistetaan rasvanpoiston, peittauksen ja aktivoinnin avulla, jotta sula sinkki voi reagoida kunnolla teräspinnan kanssa.

Valmistettu putki upotetaan sulaan sinkkiin noin 450 °C:ssa. Poistamisen jälkeen suoritetaan jäähdytys ja viimeistely jatkuvan suojapinnoitteen saamiseksi.

Tämä järjestys on tärkeä rakenneprofiileille, koska valmis suorakaiteen muotoinen osa, mukaan lukien kulmat ja esillä olevat pinnat, saa korroosiosuojakäsittelyn muotoilun jälkeen. Hankehankintoja varten ostajien tulee vahvistaa vaaditut sinkkipinnoitteen tiedot sen sijaan, että kysyisivät vain, onko putki "sinkitty".

Sinkkipinnoitteen valinta

Sopiva sinkkipinnoite riippuu siitä, mihin suorakaiteen muotoinen putki asennetaan.

Nämä luvut ovat pikemminkin pinnoitusvaihtoehtoja kuin yleistakuuta. Rannikko-, kemiallisissa tai jatkuvasti kosteissa ympäristöissä hankkeessa tulee huomioida myös lisäpinnoitusjärjestelmät, salaojitus, huippuluokan suojaus ja liitosyksityiskohdat.

Q235B vai Q355B?

Q235B soveltuu moniin tavanomaisiin kehyksiin, tukiin, aidoihin, konerakenteisiin ja yleisiin teräsrakenteisiin, joissa rakennelaskelma ei vaadi lujempaa laatua.

Q355B on tarkoituksenmukaisempi, kun suunnitteluun liittyy suurempia kuormituksia, pidemmät jännevälit, voimakkaammat tuulen tai lumen vaatimukset tai kun osan painon vähentäminen on tärkeää. Lopullinen arvosana tulee valita teknisistä laskelmista sen sijaan, että valittaisiin vain vahvempi materiaali jokaiseen käyttötarkoitukseen.

Vientitilauksissa vaadittu teräslaatu, sovellettava standardi, mekaaniset ominaisuudet ja tarkastusasiakirjat tulee vahvistaa ennen tuotantoa.

Seinän paksuus ja osan koko

Seinämän paksuudella on suora vaikutus profiilin painoon, jäykkyyteen, liitoksen lujuuteen ja valmistussuorituskykyyn.

Kevyissä rungoissa ja kotelorakenteissa voidaan käyttää ohuempia seinäosia, kun taas kantavat rungot, laitepohjat ja suuremmat ulkorakenteet vaativat yleensä paksumpia seiniä.

20×40–200×400 mm valikoima kattaa suhteellisen kompaktit rungot suurempien rakenneosien kautta. Tarjousta varten ostajien tulee toimittaa vaaditut ulkomitat, seinämän paksuus, pituus, teräslaatu, sinkkipinnoitevaatimus ja määrä. Jos putkea käytetään rakenneosana, jänneväli, kuormitus ja liitosolosuhteet ovat hyödyllisiä myös materiaalin valinnassa.

Valmistusprosessi

Tuotanto alkaa teräskeloilla, joiden laatu, paksuus ja pinnan kunto tarkistetaan. Sen jälkeen nauha tasoitetaan ja kylmämuovataan asteittain vaadittavaksi suorakaiteen muotoiseksi profiiliksi.

Suurtaajuinen hitsaus liittää muodostetun nauhan, minkä jälkeen mitoitus ja oikaisu valmiin osan ohjaamiseksi. Kiinteäpituinen leikkaus, lävistys tai muu esikäsittely voidaan suorittaa tilauksen mukaan ennen galvanointia.

Valmistetut putket läpikäyvät sitten rasvanpoiston, peittauksen ja juoksutuskäsittelyn. Kuumasinkitys suoritetaan noin 450°C:ssa, jota seuraa jäähdytys, sinkkipinnan viimeistely ja lopullinen mitta- ja pinnoitetarkastus.

Päämuovauksen ja lävistyksen suorittaminen ennen galvanointia auttaa myös välttämään valmiin sinkkipinnoitteen tarpeettomia vaurioita valmistuksen aikana.

Laadunvalvonta ennen lähetystä

Joukkotilauksissa laatu ei riipu pelkästään ulkonäöstä. Ensin tarkastetaan tuleva teräslaatu ja paksuus, jonka jälkeen mitataan muotoilun ja valmiin putken tarkastuksen aikana.

Keskeisiä tarkistuspisteitä ovat suorakaiteen mitat, seinämän paksuus, suoruus, hitsin kunto, leikkauspituus, pinnan laatu ja sinkkipinnoite. Pinnoitteen paino tai paksuus voidaan tarkistaa sovitun projektin spesifikaation mukaan.

Vientiprojekteihin voidaan valmistaa tilauksen mukaan materiaalitodistukset, tarkastuspöytäkirjat, pakkausluettelot ja muut tarvittavat asiakirjat. Myös kolmannen osapuolen tarkastus voidaan järjestää ostajan tai projektin niin vaatiessa.

Missä sitä käytetään

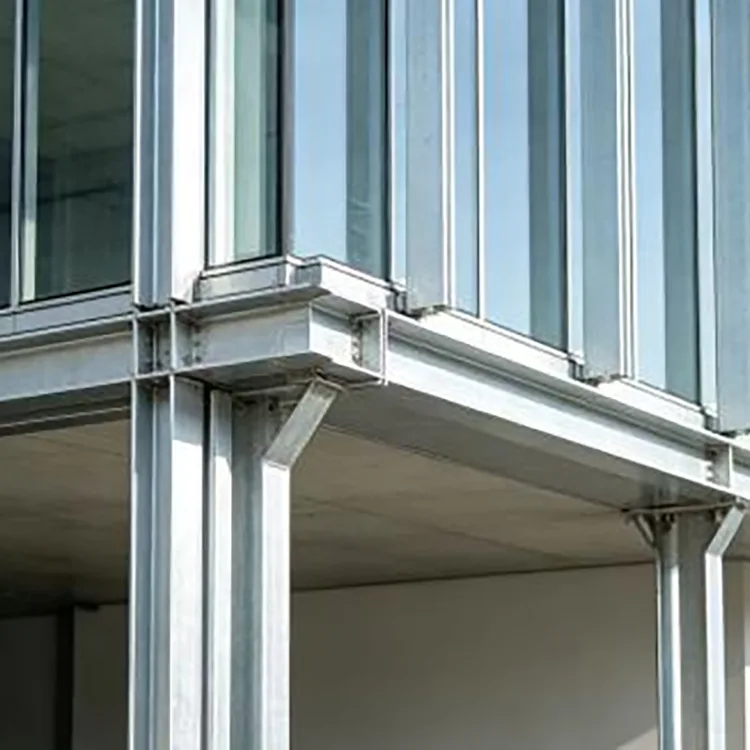

Verhoseinät ja rakennusrakenteet

Suorakaiteen muotoinen pinta on kätevä verhoseinien kehyksissä, julkisivutuissa, väliseinissä ja toissijaisissa rakenneosissa, joissa liitostila ja suuntajäykkyys ovat tärkeitä.

Kunta- ja ulkorakenteet

Kaiteet, kaiteet, suojat, maisemarakenteet, mainoskehykset ja muut paljaat teräsrakenteet hyötyvät kuumasinkityksen lisäkorroosiosuojasta.

Aurinkosähköprojektit

Suorakaiteen muotoisia putkia voidaan käyttää valituissa PV-tukiosissa, laitekehyksissä ja apurakenteissa. Rannikolla tai korkean kosteuden omaavissa projekteissa tulee harkita korkeampaa sinkkispesifikaatiota korroosioympäristön mukaan.

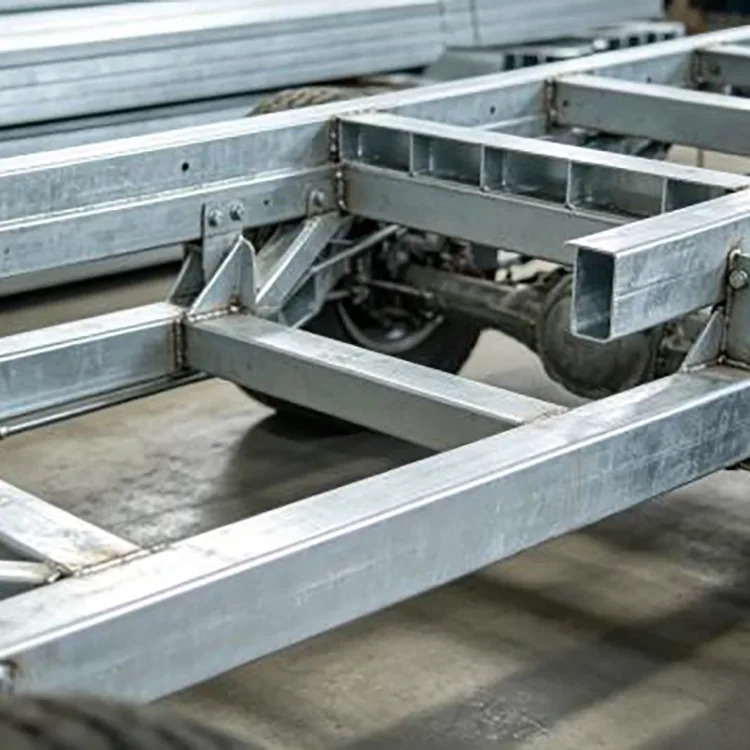

Koneiden ja laitteiden rungot

Suorakaiteen muotoisen osan tasaiset pinnat yksinkertaistavat kannattimen asennusta ja laitteiden asennusta. Tyypillisiä käyttökohteita ovat koneen alustat, kuljetinrungot, automaatiotuet ja laitealustat.

Varastointi ja teollisuustilat

Putkea voidaan käyttää telinekomponentteihin, tukikehyksiin, varastorakenteisiin ja apuelimiin, joissa vaaditaan mittojen tasaisuutta ja korroosionkestävyyttä.

Kasvihuoneet, väliaikaiset rakenteet ja ristikot

Sen yhdistelmä suorakaiteen muotoista geometriaa, kohtalaista painoa ja saatavilla olevaa prosessointia tekee siitä sopivan kasvihuoneen kehyksiin, näyttämörakenteisiin, väliaikaisiin kehyksiin ja muihin valmistettuihin kokoonpanoihin.

Käsittely ennen toimitusta

Projekteissa, joissa asennusmitat ovat toistuvia, esikäsittely voi vähentää leikkaus- ja poraustyötä työmaalla.

Yleisiä palveluita ovat kiinteäpituinen leikkaus, lävistys, uritus, poraus, taivutus, viisto ja päiden sulkeminen. Käsittely voi perustua piirustukseen, DXF/CAD-tiedostoon tai mittatauluun.

Kun galvanoinnin jälkeen tehdään reikiä tai leikkauksia, paljaalle teräsalueelle tulee saada asianmukainen sinkkipitoinen korjaussuoja. Tästä syystä suunniteltu lävistys ja leikkaus on yleensä suositeltavaa suorittaa ennen kuumasinkitysvaihetta aina, kun tuotantosuunnittelu sen sallii.

Kuumasinkity suorakaiteen muotoinen putki vs musta suorakulmainen putki

Valinta riippuu pääasiassa asennusympäristöstä ja huoltovaatimuksista.

Mustalla suorakaiteen muotoisella putkella on alhaisemmat materiaalikustannukset ja se toimii hyvin kuivissa sisärakenteissa, joissa pinta saa asianmukaisen pinnoitteen tai korroosio ei ole suuri huolenaihe.

Kuumasinkityssä suorakaiteen muotoisessa putkessa on sinkkipinnoite, joka tarjoaa sekä fyysisen esteen että uhrautuvan korroosiosuojan. Siksi se soveltuu paremmin ulkokäyttöön ja kosteisiin sovelluksiin, joissa toistuva maalaus tai ruostekäsittely lisäisi huoltotöitä.

Pitkäaikaisissa ulkoiluprojekteissa pelkän ostohinnan vertailu voi olla harhaanjohtavaa. Pinnoitteen spesifikaatio, odotettu altistuminen, valmistusvaatimukset ja huoltosuunnitelma tulee kaikki sisällyttää kustannusvertailuon.

Projektihakemukset

Kunnallinen liikennerakenne

Kunnallisessa tie- ja liikenneprojektissa käytettiin Q235B 100×60×4 mm kuumasinkittyä suorakaiteen muotoista putkea tukikehyksinä, mukaan lukien tiekatokset ja suojakaiteet. Suorakaiteen muotoisen jäykkyyden ja galvanoidun suojan yhdistelmä valittiin sateelle, tuulelle ja pölylle altistumiseen.

Varasto ja teollisuuslaitos

Logistiikkavarastoprojektissa käytettiin 40×80×2,0 mm kuumasinkittyä suorakaiteen muotoista putkea teline- ja laiterunko-sovelluksiin. Tasaiset profiilimitat auttoivat kokoonpanoa, kun taas galvanoitu pinta soveltui varasto- ja teollisuuskäyttöön liittyviin kosteisiin olosuhteisiin.

Hankinnan tarkistuslista

Ennen kuin teet joukkotilauksen, vahvista nämä kohdat:

FAQ

Mitä eroa on suorakaiteen ja neliön muotoisen galvanoidun teräsputken välillä?

Neliömäisellä putkella on samat sivumitat, ja sitä käytetään yleisesti pylväissä, kehyksissä ja osissa, jotka vaativat tasapainoisemman geometrian. Suorakaiteen muotoisella putkella on eri sivupituuksia ja se on usein kätevämpi vaakaosissa, verhoseinien kehyksissä, laiterakenteissa ja sovelluksissa, joissa suunnattu jäykkyys tai leveämpi asennuspinta on hyödyllinen.

Voiko suorakaiteen muotoisen putken toimittaa ei-standardimitoissa?

Kyllä. Epätyypillisistä lohkokooista, kiinteistä pituuksista ja käsittelyvaatimuksista voidaan keskustella projektin piirustuksen ja tuotannon toteutettavuuden mukaan.

Voitko leikata ja lävistää putken ennen lähettämistä?

Kyllä. Leikkaus, lävistys, uritus, poraus, taivutus, päiden sulkeminen ja viisto voidaan järjestää. Galvanoiduille tuotteille suunniteltu käsittely suoritetaan yleensä ennen kuumasinkitystä, jos se on käytännössä mahdollista.

Onko 200–275 g/m² sinkkipinnoite välttämätön jokaiseen ulkoprojektiin?

Ei. Normaali sisävesialtistus ei vaadi automaattisesti korkeinta sinkkitasoa. Pinnoite tulee valita kosteuden, suolasuihkun, kemikaalien altistuksen, kostutustiheyden ja odotetun käyttöajan mukaan.

Voiko Q355B korvata Q235B:n suoraan?

Ei automaattisesti. Vaikka Q355B:llä on suurempi lujuus, teräslaadun vaihtaminen ei tarkoita, että samaa profiilia voidaan aina käyttää tarkistamatta rakennesuunnittelua, liitäntöjä, hitsausvaatimuksia ja sovellettavaa standardia.

Voidaanko kuumasinkittyä suorakaiteen muotoista putkea hitsata?

Kyllä, mutta hitsaus vaurioittaa paikallista sinkkipinnoitetta ja tuottaa sinkkiä sisältäviä höyryjä. Tarvitaan asianmukainen ilmanvaihto, hitsausmenetelmät ja hitsauksen jälkeinen sinkkipitoinen korjaus.

Mitä asiakirjoja voidaan toimittaa vientitilauksia varten?

Materiaalitodistukset, tuotetarkastuspöytäkirjat, pakkausluettelot, kauppalaskut ja muut vienti- tai projektiasiakirjat voidaan laatia sovittujen tilausvaatimusten mukaisesti.

Mikä on normaali toimitusaika?

Tavalliset varastotilaukset voidaan yleensä valmistaa lähetettäväksi noin 3–7 työpäivässä. Vakiotuotantotilaukset ovat yleensä noin 10–15 arkipäivää, kun taas suuret tai räätälöidyt tilaukset tulee vahvistaa osakoon, sinkkipinnoitteen ja käsittelyvaatimusten mukaan.
