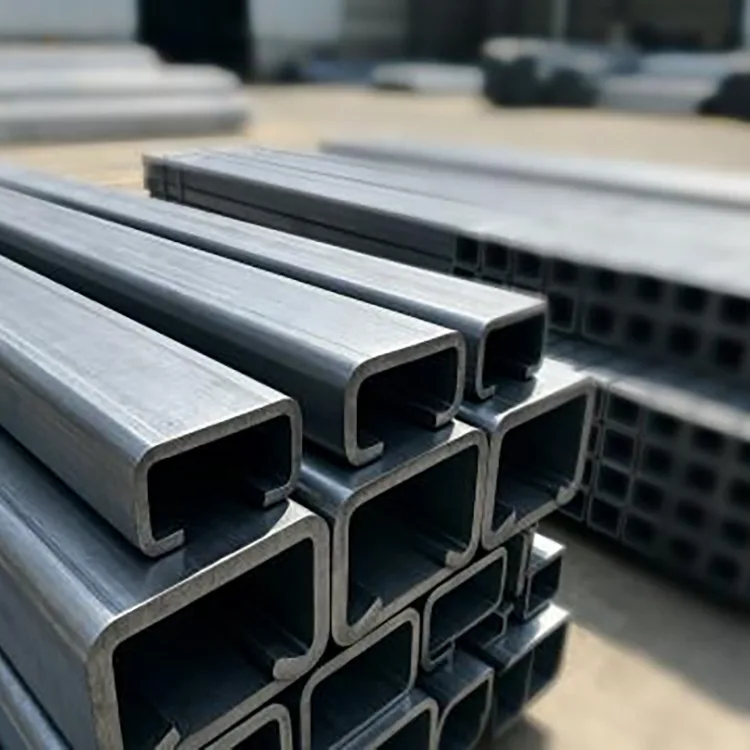

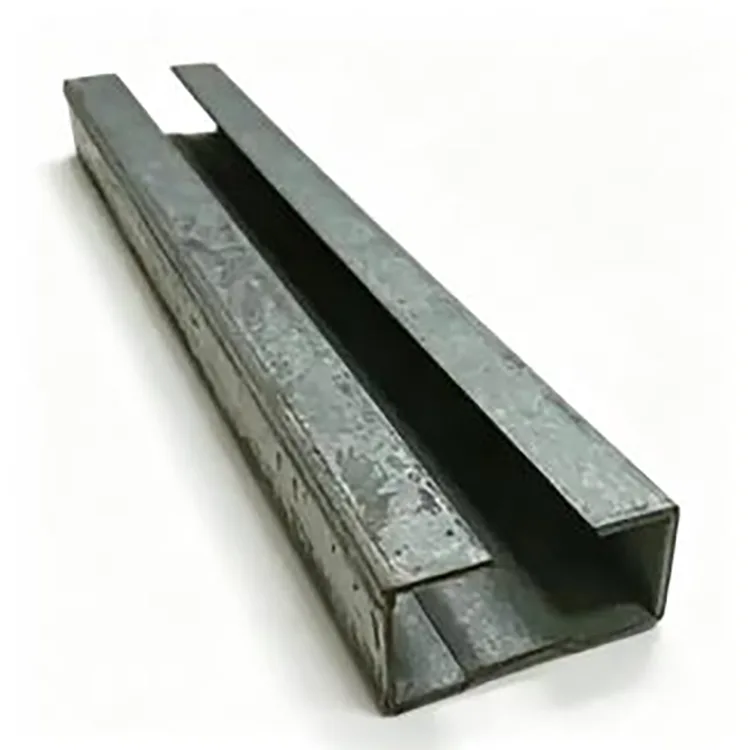

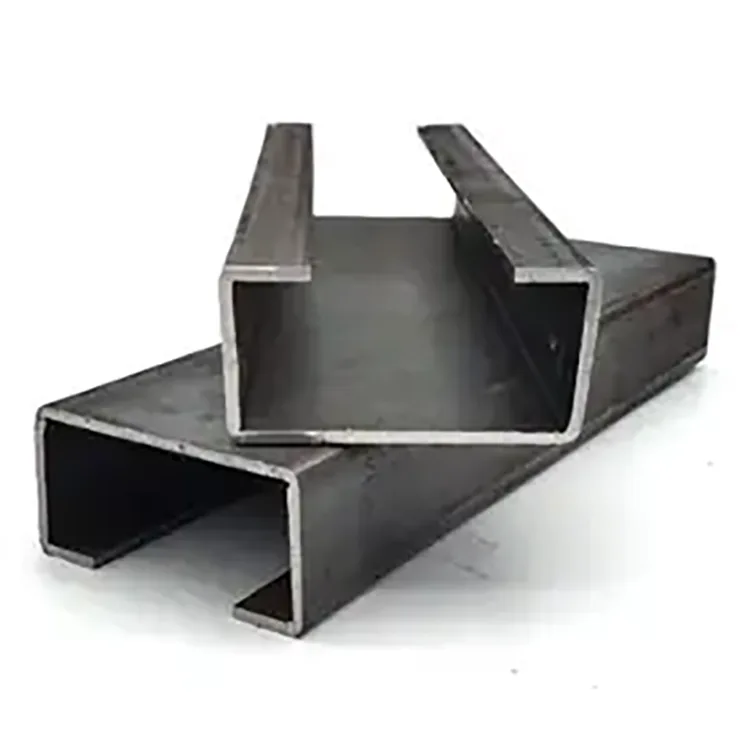

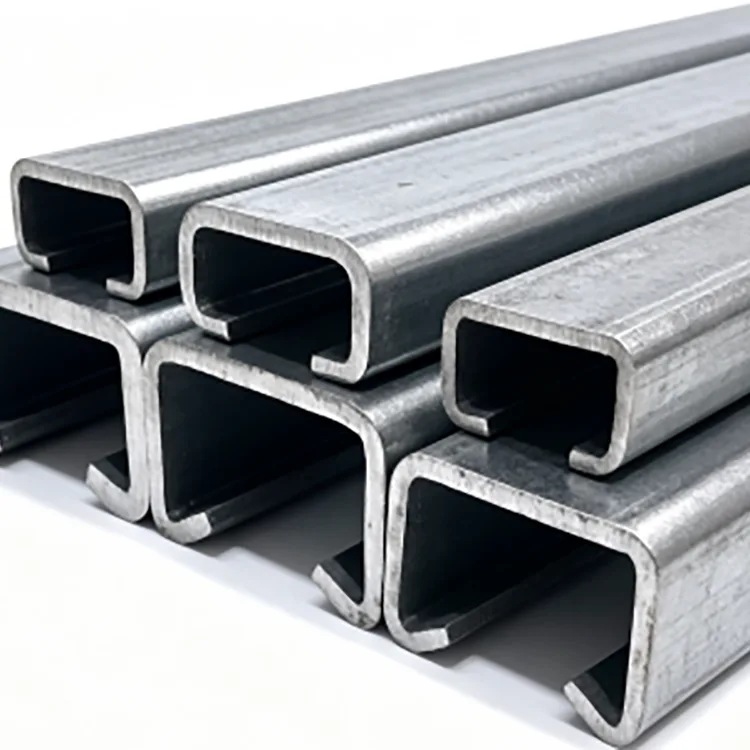

Kylmämuovattu C-profiiliteräs

Kylmämuovattu C-profiiliteräs on suunniteltu teräsrakenteisiin, joissa korkea lujuus-painosuhde, tasaiset mitat ja nopea asennus ovat tärkeämpiä kuin raskaiden kuumavalssattujen profiilien käyttö.

Profiili valmistetaan syöttämällä teräsnauhaa jatkuvasti useiden muotoilutelojen läpi. Teräs taivutetaan vähitellen C-muotoiseksi osaksi ilman korkean lämpötilan kuumavalssausta. Koska muovausprosessi voi ohjata profiilin geometriaa ja pituutta jatkuvasti, valmis kappale soveltuu projekteihin, jotka vaativat toistuvia osia, kiinteitä pituuksia, esirei'itettyjä reikiä ja nopeaa pulttikokoonpanoa.

Q235B ja Q355B ovat saatavilla rakenteellisten vaatimusten mukaan. Yleiset profiilit vaihtelevat välillä C80 - C300, seinämän paksuus 0,8 - 3,0 mm.

Tekniset tiedot

Kuinka kylmävalssaus muuttaa leikkausta

Tuotantoprosessi eroaa tavanomaisen kuumavalssatun kanavan valmistuksesta.

Teräsnauha alkaa litteänä materiaalina. Se kulkee useiden muovausasemien läpi, ja jokainen rullasarja aiheuttaa hallitun määrän muodonmuutosta, kunnes lopullinen C-osa on saavutettu.

Tämän asteittaisen muovausprosessin avulla valmistaja voi hallita:

Leikkauksen syvyys

Laipan leveys

Huuligeometria tarvittaessa

Seinän paksuus

Yleinen suoruus

Reiän asento

Kiinteä pituus

Toistuville rakenneosille tämä mittayhteensopivuus voi olla arvokkaampaa kuin pelkkä raskaamman teräsosan valitseminen.

Lopullinen rakennesuorituskyky on kuitenkin aina tarkistettava todellisten poikkileikkausten mittojen, materiaalilaadun, jännevälin, tukiolosuhteiden, liitäntätavan, kuormituksen ja soveltuvan suunnittelukoodin perusteella.

Valmistusprosessi

1. Teräskelan valinta

Teräsnauha Q235B tai Q355B valitaan vaaditun poikkileikkauksen ja rakennesovelluksen mukaan.

Saapuvan materiaalin paksuus, pinnan kunto ja materiaalitiedot tarkistetaan ennen muovauslinjalle menemistä.

2. Tasoitus ja syöttö

Kela on kelattu auki ja tasoitettu ei-toivottujen muodonmuutosten poistamiseksi. Vakaa nauhansyöttö on tärkeää, koska vaihtelu tässä vaiheessa voi myöhemmin vaikuttaa leikkaussuoraan ja reikien sijoittumiseen.

3. Progressiivinen rullanmuodostus

Tasoitettu nauha kulkee useiden rullaasemien läpi.

Sen sijaan, että materiaali taivutetaan lopulliseen C-muotoon yhdellä toimenpiteellä, leikkaus muodostetaan asteittain. Tämä vähentää äkillisiä muodonmuutoksia ja mahdollistaa poikkileikkauksen mittojen ja laipan geometrian hallinnan koko tuotannon ajan.

4. Automaattinen lävistys

Jos projekti vaatii pultinreikiä, huoltoreikiä tai toistuvia asennusreikiä, lävistys voidaan integroida tuotantolinjaan.

Reikien etäisyys ja sijoitus tulee varmistaa asiakkaan piirustuksista ennen tuotantoa, erityisesti silloin, kun osat kootaan suoraan paikan päällä.

5. Mitoitus ja oikaisu

Muotoilun ja lävistyksen jälkeen osa mitoitetaan ja suoruus tarkistetaan.

Tämä vaihe auttaa hallitsemaan kiertymistä, laipan poikkeamaa ja mittojen vaihtelua, jotka muuten voisivat vaikeuttaa rungon kokoamista.

6. Kiinteäpituinen leikkaus

Jatkuva osa leikataan määritellyn pituuden mukaan.

Vakiotoimitukseen sisältyy 6 m, 9 m ja 12 m pituudet, kun taas kiinteäpituinen leikkaus voidaan järjestää räätälöidyn alueen sisällä.

7. Tarkastus ja pakkaus

Valmiit C-osat tarkistetaan ennen niputtamista.

Tarkastuksessa keskitytään osien mittoihin, seinämän paksuuteen, suoruuteen, reiän sijaintiin tarvittaessa, leikkauspituuteen, pinnan kuntoon ja erän sakeuteen.

Tärkeimmät edut

Kevyt osa tehokkaaseen materiaalien käyttöön

Kylmämuovauksen avulla teräsnauha voidaan muotoilla tehokkaaksi avoimeksi osaksi. Kun rakennesuunnittelu sallii ohutseinäisen kappaleen, tämä voi vähentää tarvittavan teräksen määrää verrattuna raskaampaan perinteiseen profiiliin.

Todellinen painonsäästö tulee laskea valitun C-osan, seinämän paksuuden, jännevälin, kuormituksen ja suunnitteluvaatimusten perusteella sen sijaan, että oletetaan jokaiselle projektille kiinteä prosenttiosuus.

Yhdenmukaiset mitat

Jatkuva rullamuovaus tarjoaa toistettavat profiilin mitat pitkien tuotantoajojen aikana.

Projekteissa, joissa käytetään satoja tai tuhansia toistuvia orreja tai kehysosia, yhdenmukaiset mitat voivat yksinkertaistaa valmistusta ja vähentää korjaustyön tarvetta.

Nopea asennus

Valmiiksi leikatut pituudet ja valmiiksi rei'itetyt reiät voidaan toimittaa pulttikokoonpanoa varten.

Tämä on erityisen hyödyllistä kevyissä teräsrakenteissa, joissa asennusjärjestys riippuu tarkoista reikien asennoista ja toistettavista osien pituuksista.

Joustava osien valinta

C80–C300-osat kattavat joukon kevyitä rakenne- ja kehysvaatimuksia.

Seinäpaksuus voidaan valita myös välillä 0,8–3,0 mm vaaditun profiilikapasiteetin ja suunnitteluolosuhteiden mukaan.

Soveltuu toissijaiseen käsittelyyn

Päällystämätön teräspinta voidaan valmistaa maalausta, jauhemaalausta, galvanointia tai muita määriteltyjä korroosiosuojaprosesseja varten.

C Osion valintaopas

C-osan valinnassa tulisi aloittaa rakenteellisista vaatimuksista sen sijaan, että valitset vain suurimman saatavilla olevan profiilin.

Varsinainen valinta tulee vahvistaa rakennelaskelman avulla. Ohutseinämäisten osien kohdalla paikallinen lommahdus, vääristymä lommahdus, sivuttaisrajoitus ja liitosyksityiskohdat voivat vaikuttaa käyttökapasiteettiin.

Q235B vs. Q355B

Q355B:n käyttö ei automaattisesti tarkoita, että ohuempi osa voi korvata paksumman Q235B-osan. Koko lohkon rakenne on tarkastettava lujuus, vakaus, nurjahdus, liitokset ja huollettavuus.

Musta teräspinta: missä se toimii ja missä ei

Vakiokylmämuovattu C-profiiliteräs toimitetaan ilman suojaavaa sinkkipinnoitetta.

Tämä tekee siitä taloudellisen:

Kuivat sisätyöpajat

Suljetut varastot

Sisäpuoliset mezzanines

Sisäosat

Varusteiden kehykset

Väliaikaiset sisärakenteet

Projektit saavat oman maalin tai suojapinnoitteen

Sitä ei tule valita käsittelemättömäksi mustaksi teräkseksi pitkäaikaisessa altistumisessa sateelle, tiivistymiselle, rannikkosuolalle, hautautuneille olosuhteille tai syövyttäville kemikaaleille.

Ulko- tai kosteissa sovelluksissa tulee harkita galvanoituja C-profiileja tai muuta määriteltyä korroosiosuojajärjestelmää.

Pääsovellukset

Teräksiset rakennussorret

C-profiileja voidaan käyttää katto- ja seinäelementtinä kevyissä teräsrakennuksissa. Poikkileikkauksen koko ja paksuus tulee valita jännevälin, kuorman, etäisyyden, tuuliolosuhteiden ja liitosrakenteen mukaan.

Sisäpuoliset mezzanines

Kylmämuovattujen osien suhteellisen alhainen omapaino voi olla hyödyllinen sisätiloissa parvi- ja tasojärjestelmissä, joissa olemassa olevalla rakennuksella on rajoituksia lisäkuormitukselle.

Seinien ja kattojen kehystys

C-osat soveltuvat sisäseinien kehystykseen, kattotukijärjestelmiin, väliseinärakenteisiin ja muihin kevyisiin kehystyssovelluksiin.

Laitteet ja putkituet

Osat voidaan valmistaa laitekannattimiin, kaapeli- ja putkikannattimiin, konerakenteisiin ja teollisuuskannattimiin.

Varasto- ja teollisuusrakenteet

C-osia voidaan käyttää telineissä, työpisteissä, kevyissä työtasoissa ja muissa teollisuusrakenteissa, kun valittu osa on varmistettu vaadituille kuormille.

Räätälöity valmistus

Eri projektit vaativat usein erilaisia ​​reikäkuvioita ja osien pituuksia. Sen sijaan, että jokainen osa leikattaisiin paikan päällä, tuotantolinja voi valmistella osat hyväksyttyjen valmistuspiirustusten mukaisesti.

Saatavilla olevat vaihtoehdot ovat:

Muokatut osion mitat

Mukautettu seinän paksuus

3-12 m kiinteät pituudet

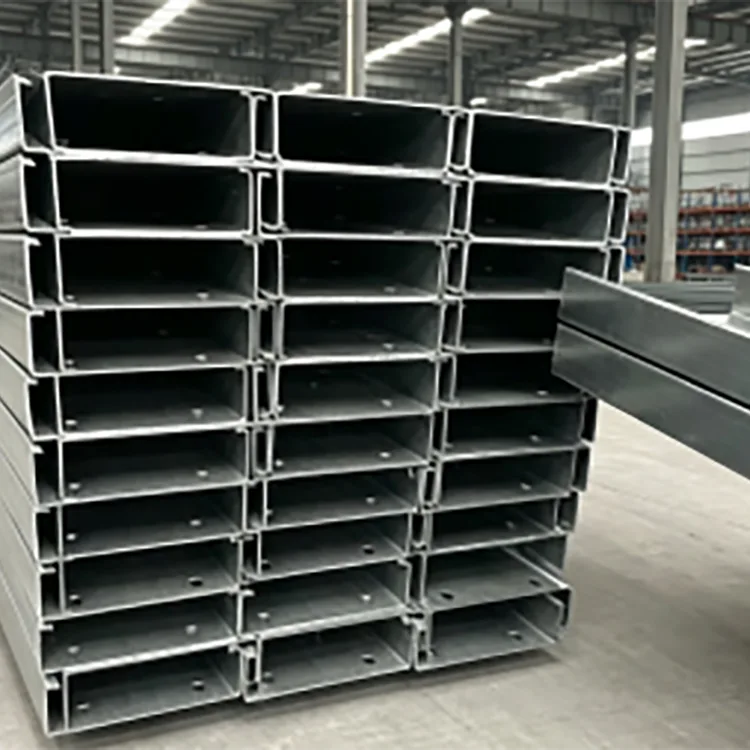

Esirei'itetyt reiät

Reikäkuviot piirustusten mukaan

Tavaratilatuotanto

Kulman leikkaus

Erityinen loppukäsittely

Pintakäsittelyjärjestelyt

Räätälöityä tuotantoa varten ostajien tulee toimittaa leikkauspiirustus, materiaaliluokka, seinämän paksuus, pituus, reiän halkaisija ja etäisyys, määrä ja vaadittu pintakäsittely.

Tehtaan laadunvalvonta

Kylmämuovattujen profiilien lopullinen profiiligeometria liittyy läheisesti tulevan teräsnauhan kunnon ja rullamuovausprosessin stabiilisuuteen.

Laaduntarkastukset kattavat siksi koko tuotantoreitin.

Materiaalin tarkastus: Q235B tai Q355B materiaalitiedot ja saapuvan nauhan kunto tarkistetaan ennen tuotantoa.

Paksuuden tarkastus: Todellista nauhan paksuutta valvotaan sen varmistamiseksi, että valmis osa täyttää määritellyt seinänpaksuusvaatimukset.

Leikkauksen tarkastus: Leikkauksen syvyys, laipan mitat ja muut kriittiset mitat tarkistetaan muotoilun jälkeen.

Suoruustarkastus: Valmiit osat tarkastetaan taipumisen, vääntymisen ja muodonmuutosten varalta.

Reiän tarkastus: Esirei'itetyille tuotteille reiän halkaisija, etäisyys ja sijainti tarkistetaan tuotantopiirustuksesta.

Pituustarkastus: Leikkauspituudet tarkistetaan ennen niputtamista.

Erän konsistenssi: Eri tuotantovaiheiden näytteitä verrataan mittapoikkeaman tunnistamiseksi pitkien tuotantoajojen aikana.

Tämä lähestymistapa on erityisen tärkeä suurille tilauksille, koska pieni mittapoikkeama, joka toistuu sadoissa jäsenissä, voi aiheuttaa merkittäviä asennusongelmia paikan päällä.

Projektin tarjonta ja hankinnat

Rongheng Intelligent Manufacturing (Tianjin) Import & Export Co., Ltd. tarjoaa terästuotteita kansainvälisen myyntialustan kautta, jota tukee Tianjin Gefu Steel.

Tianjinin Daqiuzhuangin teollisuusalueella sijaitseva yritys työskentelee teräksen tuotanto- ja jalostusresurssien parissa, jotka kattavat teräsputket, ontot profiilit, teräsprofiilit, galvanoidut tuotteet ja aurinkosähköasennusjärjestelmät.

Teknisten hankintojen osalta tarjontapuoli voi tukea:

Bulkkiterästilaukset

Kiinteäpituinen tuotanto

Valmiiksi rei'itetyt C-osat

Mukautetut mitat

OEM/ODM-vaatimukset

Kolmannen osapuolen tarkastus projektin vaatimusten mukaisesti

Konttilähetys

Normaali MOQ on yksi 20 jalan kontti, noin 20–25 tonnia. Normaali toimitusaika on yleensä 15–25 päivää spesifikaatiosta, määrästä, käsittelystä ja räätälöintivaatimuksista riippuen.

Tarjouksen kannalta hyödyllisin tieto on C-profiilin koko, seinämän paksuus, materiaaliluokka, pituus, reikäkuvio, määrä, pintakäsittely, kohde ja sovellettava standardi.

FAQ

Q1. Onko kylmämuovattu C-profiiliteräs tarpeeksi vahva rakennekäyttöön?

Kyllä, kylmämuovattuja C-profiileja käytetään laajalti rakenteellisina ja toissijaisina kehyselementteinä. Vahvuutta ei kuitenkaan voida arvioida pelkän muodostusprosessin perusteella. Poikkileikkauksen koko, seinämän paksuus, teräslaatu, jänneväli, kuorma, jäykistys, liitostapa ja nurjahduskäyttäytyminen on otettava huomioon.

Q2. Onko kylmämuovattu C-teräs kevyempi kuin kuumavalssattu kanavateräs?

Se voi olla huomattavasti kevyempi, kun tehokkaasti suunniteltu ohutseinämäinen C-profiili täyttää vaaditun rakenteellisen kapasiteetin. Todellinen painoero riippuu valituista osista ja suunnittelusta.

Q3. Vääntyykö C-osa, koska se on ohut?

Ohutseinäiset osat vaativat asianmukaista suunnittelua ja rajoituksia. Paikallinen nurjahdus, vääntymä, sivuttaisvakaus ja liitoksen yksityiskohdat tulee tarkistaa sen sijaan, että oletetaan, että ohuempi osa toimii kuin raskas kuumavalssattu kanava.

Q4. Voidaanko C-osa toimittaa valmiiksi rei'itetyillä rei'illä?

Kyllä. Automaattinen lävistys voidaan järjestää toistuviin pultinreikiin tai muihin aukkoihin. Reiän halkaisija, väli, reunaetäisyys ja kuvio tulee vahvistaa valmistuspiirustuksesta ennen tuotantoa.

Q5. Voinko käyttää mustaa C-profiiliterästä ulkona?

Käsittelemätöntä mustaa terästä ei suositella pitkäaikaiseen ulkoaltistukseen. Sade, kondensaatio, suolasuihku ja muu kosteus voivat kiihdyttää korroosiota. Galvanoidut tai maalatut C-profiilit sopivat paremmin kohteisiin, joissa vaaditaan korroosiosuojausta.

Q6. Tarvitseeko sisätilojen C-profiiliteräs maalausta?

Kuivassa, hyvin tuuletetussa sisäympäristössä lisäkorroosiosuojaus ei välttämättä aina ole tarpeen. Jos ilmassa on kosteutta, kondensaatiota, kemikaalihöyryjä tai muita syövyttäviä olosuhteita, sopiva suojapinnoite tulee harkita.

Q7. Mitä eroa on Q235B- ja Q355B C-osien välillä?

Q355B:llä on korkeampi myötöraja kuin Q235B:llä ja se voidaan valita, kun rakennesuunnittelu vaatii suurempaa materiaalilujuutta. Se ei automaattisesti tarkoita, että jokaisesta Q355B-osasta voidaan tehdä ohuempi; koko rakennesuunnittelu on vielä tarkistettava.

Q8. Mitä pituuksia voit toimittaa?

Yleiset pituudet ovat 6 m, 9 m ja 12 m. Kiinteäpituinen leikkaus voidaan järjestää myös projektin vaatimusten mukaan.

Q9. Voitko valmistaa epätyypillisiä C-osia?

Kyllä. Räätälöidyt profiilimitat, seinämän paksuudet, pituudet, reikäkuviot ja muut käsittelyvaatimukset voidaan keskustella piirustusten ja tuotannon toteutettavuuden mukaan.

Q10. Mitä minun tulee antaa tarjousta pyytäessä?

Ilmoita C-osan mitat, seinämän paksuus, materiaaliluokka, vaadittu pituus, määrä, reikäkuvio tarvittaessa, pintakäsittely ja toimitusvaatimukset. Epätyypillisille tuotteille suositellaan leikkauspiirustusta.
