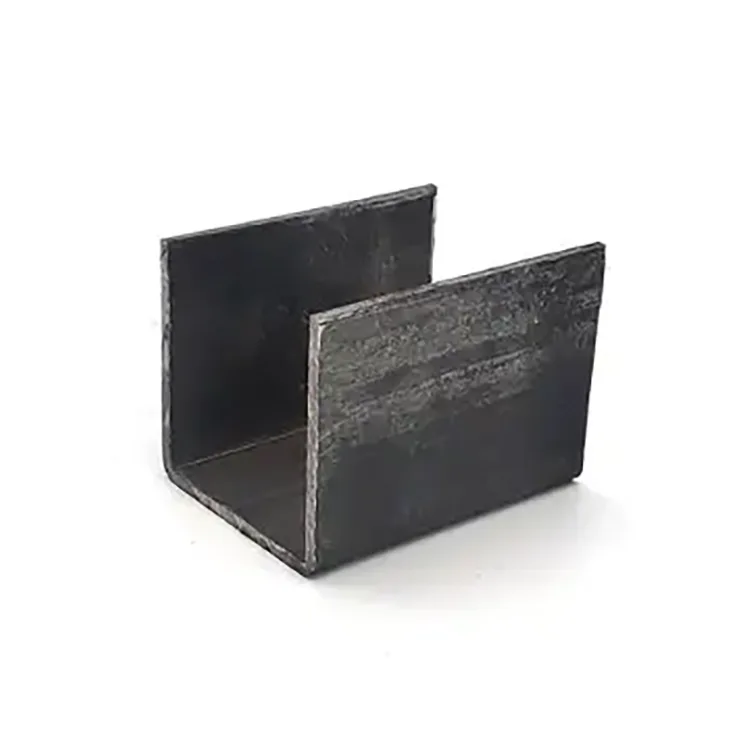

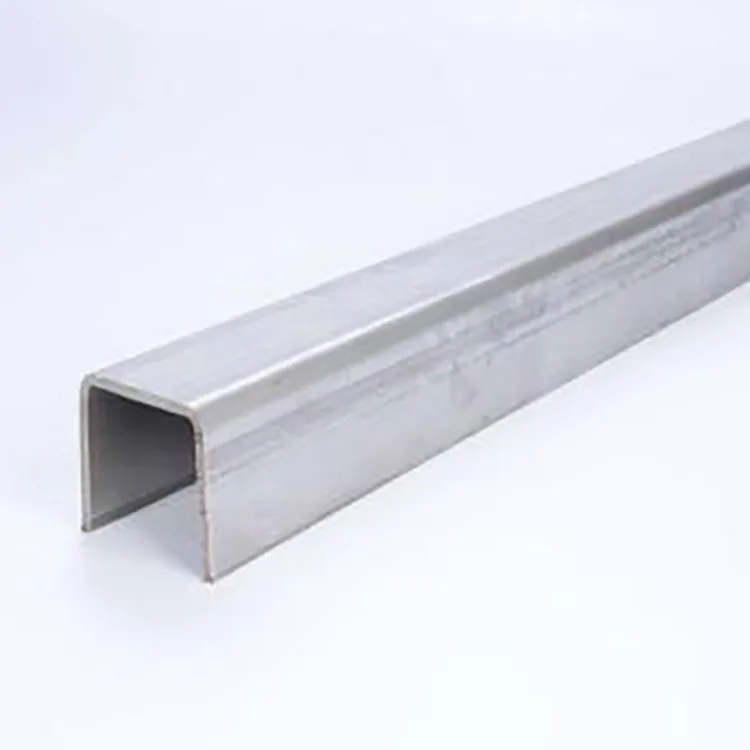

Kylmämuovattu U-kanava

Kylmämuovattu U-kanava on kehitetty projekteihin, joissa perinteinen kanavateräs on liian raskasta ja kallista, kun taas neliömäiset tai suorakaiteen muotoiset putket ovat kalliimpia tai vähemmän käteviä kiinnittämiseen ja sijoittamiseen. Valmistettu laadukkaasta teräsnauhasta integroidun huoneenlämpöisen kylmämuovauksen avulla, siinä on säännöllinen U-muotoinen ura, avoin pääsy ja tarkka asemointi.

Verrattuna pääosin katto- ja seinäorreina käytettäviin C- ja Z-profiileihin U-kanavateräs soveltuu paremmin kannattimiin, kiinnityskanaviin, laitepohjaan, upotettuihin osiin, putkenkannattimiin, ohjausrakenteisiin ja kotelon kehyksiin. Sen avoin ura tekee siitä myös kätevän pulttauksen, kiinnittämisen, ohjaamisen ja asemoinnin asennuksen aikana.

Tästä syystä se soveltuu erityisen hyvin kuiviin sisätiloihin, suljettuihin tehtaisiin ja muihin ei-syövyttäviin ympäristöihin, joissa ei ole sadetta, suolasuihkua tai happo- ja emäsaltistusta, erityisesti kun materiaalikustannuksia ja asennuksen tehokkuutta on valvottava.

Tekniset tiedot

Normaali tuotantoprosessi

Tuotanto alkaa teräskelan saapuvalla tarkastuksella, jota seuraa automaattinen vaaitus ja oikaisu materiaalin jännityksen poistamiseksi. Nauha kulkee sitten useiden rullamuovausasemien läpi muodostaen asteittain U-muotoisen osan, jota seuraa tarkka mitoitus, kiinteän pituinen servo-CNC-leikkaus ja valinnainen automaattinen lävistys tai kulmaleikkaus.

Valmiit profiilit suoristetaan uudelleen ennen täydellistä visuaalista ja mittatarkastusta, niputtamista ja varastointia.

Teräskelan tarkastus → tasoitus ja oikaisu → progressiivinen kylmävalssaus → U-profiilin mitoitus → kiinteäpituinen CNC-leikkaus → lävistys/kulmaleikkaus → toissijainen oikaisu → mitta- ja silmämääräinen tarkastus → niputtaminen ja varastointi

Toisin kuin kuumavalssatut profiilit, tässä prosessissa ei käytetä korkean lämpötilan valssausvaihetta. Sen avulla profiilin mittoja, suoruutta, reikien sijaintia ja reunageometriaa voidaan hallita jatkuvan muovauksen aikana, mikä on hyödyllistä tarkkaa kokoonpanoa vaativissa projekteissa.

Mikä tekee U Channel Steelistä erilaisen

Kevyt muotoilu pienemmillä kokonaiskustannuksilla

Kylmämuovaus lisää teräksen lujuutta työkarkaisun kautta, jolloin soveltuvissa sovelluksissa voidaan käyttää ohuempaa seinäosaa raskaamman perinteisen kanavan sijaan. Tuloksena on pienempi teräksen kulutus ja pienemmät kuljetus-, nosto- ja asennuskustannukset.

Tyypillisissä kevyissä ja keskikokoisissa tukisovelluksissa kylmämuovattu rakenne voi olla yli 30 % kevyempi kuin perinteinen kanavateräs, mikä auttaa vähentämään materiaali-, rahti- ja työvoimakustannuksia.

U-muotoinen ura kiinnitystä ja sijoittelua varten

Avoin U-muotoinen osa on yksi sen tärkeimmistä käytännön eduista. Se tarjoaa kätevän pinnan rakojen kiinnittämiseen, ohjaamiseen, rajoittamiseen, laitteiden sijoittamiseen, putkien kiinnittämiseen ja upotettuun rakentamiseen.

Tässä myös profiili eroaa C- ja Z-teräksestä. Orreille valitaan yleisesti C- ja Z-profiilit, kun taas U-kanavaterästä käytetään useammin silloin, kun profiilin itsensä on toimittava tuki-, alusta-, ohjaus- tai kiinnityskanavana.

Mittojen tarkkuus suoraa kokoonpanoa varten

Profiilit muodostetaan automaattisella rullamuovauslinjalla ja kulkevat liimaus- ja oikaisuprosessien läpi. Tämä auttaa säilyttämään yhtenäiset leikkausmitat, suorat reunat ja hallitun kiertymisen.

Projekteissa, joissa käytetään valmiita reikiä tai kiinteäpituisia osia, pyritään toimittamaan komponentteja, jotka voidaan koota suoraan sen sijaan, että niitä leikattaisiin tai korjattaisiin toistuvasti paikan päällä.

Helppo leikkaus, hitsaus ja poraus

Luonnollisessa mustateräspinnassa ei ole galvanoitua pinnoitetta, joka on otettava huomioon leikkaamisen tai hitsauksen aikana. Materiaalia voidaan leikata, porata, hitsata tai taivuttaa valmistusvaatimusten mukaan.

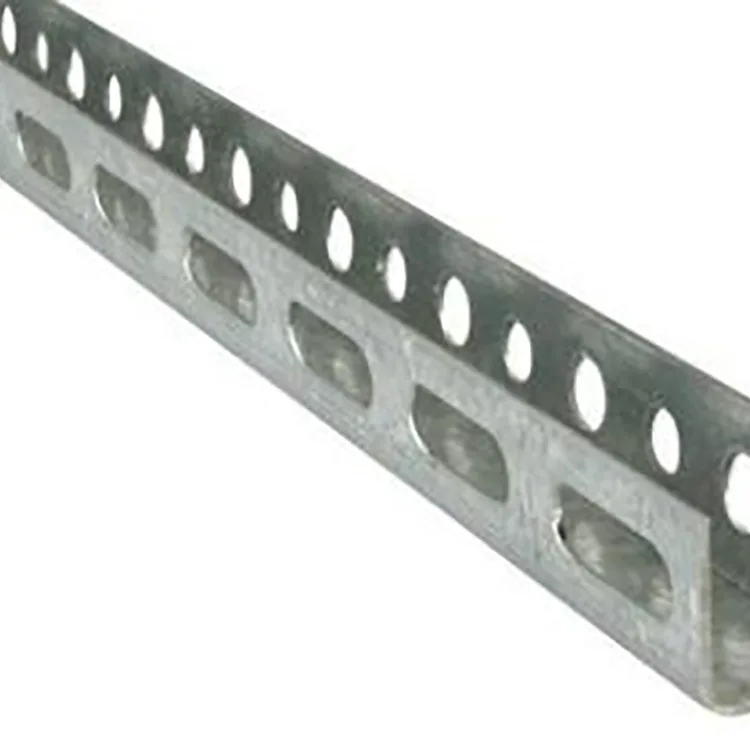

Esirei'itettyjä reikiä, uria, kulmaleikkauksia ja kiinteäpituisia osia voidaan valmistaa myös ennen toimitusta, mikä vähentää saneeraus- ja laitetukiprojekteissa vaadittavaa työmaakäsittelyä.

Puhdas osa ja säännöllinen ulkonäkö

Oikein muodostetulla U-osalla on tasainen pinta, säännölliset reunat ja yhtenäinen geometria. Asennuksen jälkeen komponentit voivat säilyttää tasaiset välit ja siistin ulkonäön, joten ne sopivat paitsi toiminnallisiin terästöihin myös näkyviin sisärakenteisiin, työpajoihin ja näyttely- tai esittelytiloihin.

Yhteisten projektiongelmien ratkaiseminen

Pienemmät materiaali- ja asennuskustannukset:

Kylmämuovattu ohutseinämäinen rakenne voi vähentää painoa 30 %+ verrattuna perinteiseen kanavateräkseen, mikä voi alentaa kuljetus-, nosto- ja työkustannuksia.

Vähemmän sivuston korjausta:

CNC-rullamuovaus ja oikaisu takaavat tasaiset mitat ja suoruuden, mikä auttaa vähentämään leikkaus-, poraus- ja korjaustöitä toimituksen jälkeen.

Nopeampi asennus:

Vakio U-muotoista uraa voidaan käyttää suoraan kiinnitykseen, ohjaamiseen, tukemiseen ja asemointiin. Esirei'itetyillä rei'illä tai rakoilla monet komponentit voidaan koota ilman ylimääräistä työmaavalmistusta.

Sopii paremmin kevyille rakenteille:

Kylmätyökarkaisu parantaa muotoillun lohkon lujuutta, joten se soveltuu kevyelle ja keskiraskaalle kannakkeelle, laitekannattimelle, putkikannattimelle ja kotelorakenteille, kun osa on valittu oikein kuormitukselle.

Todelliset projektisovellukset

Tapaus 1: Älykkään valmistuspajan laitteiden tukijärjestelmä

Hankkeessa oli moderni älykäs tuotantopaja kuivalla, pölyohjatulla sisäympäristöllä. Asiakas tarvitsi suuren määrän laitteiden kiinnityskannattimia ja putkien tukikehyksiä, joiden vaatimukset olivat rakenteelliset stabiiliudet, korkea tasaisuus ja hallitut projektikustannukset.

Materiaaliksi valittiin Q235B Kylmämuovattu U-kanava, U100–U140, seinämän paksuus 1,5–2,0 mm ja paikoitusreiät valmiiksi.

U-muotoinen ura vastasi laitteiden sijoittelu- ja putkien kiinnitysvaatimukset ilman lisähitsausta. Asennustehokkuus parani 40 %, kun taas kevyt rakenne vähensi kuljetus- ja nostovaatimuksia. Perinteiseen kanavateräsratkaisuun verrattuna projektin kokonaiskustannukset pienenivät 23 %.

Korkea profiilin tasaisuus auttoi myös estämään asennuspoikkeamat laitteiden ympärillä. Valmis tukijärjestelmä pysyi vakaana ja löystymättömänä, siisti työpaja-asetelma ja kertaluonteinen projektivastaanotto.

Tapaus 2: Vanhan tehtaan sisärakenteiden päivitys

Vanha teollisuustehdas vaati uusia sisäseiniä, laitetukia ja putkien kiinnitysrakenteita. Koska olemassa olevan rakennuksen kantavuus oli rajallinen, raskaat teräsprofiilit eivät olleet sopivia peruskorjaukseen.

Projektissa käytettiin Q235B kylmämuovattua U-kanavaa useissa koossa eri tukivaatimusten mukaan.

Kevyt osa auttoi täyttämään olemassa olevan rakennuksen kuormitusrajoitukset ilman, että rakenteellinen kuormitus tarpeettomasti lisääntyi. Sen kompakti muoto oli myös helpompi asentaa ahtaisiin tiloihin olemassa olevien laitteiden ja putkistojen ympärille.

Asennuksen jälkeen uudistetut rakenteet antoivat vakaan tuen säilyttäen samalla puhtaan layoutin, joten U-kanava soveltuu kevyeen sisätilojen tehdaskorjaukseen.

Kuinka valita oikea U-kanava

Ympäristön mukaan:

Sitä suositellaan pääasiassa kuiviin, tuuletettuihin sisätiloihin ilman suoraa sadetta tai syövyttävää altistumista. Kosteissa työpajoissa tulee harkita ylimääräistä ruosteenestopohjamaalia. Ulko-, suola- ja voimakkaasti syövyttävät ympäristöt vaativat sopivan suojapinnoitteen tai erilaisen teräsprofiilin.

Materiaalin mukaan:

Q235B soveltuu yleisiin kevyisiin tukiin, kannakkeisiin ja kotelorakenteisiin. Q355B:tä suositellaan, kun vaaditaan suurempaa lujuutta, kuten suuremmat jännevälit, raskaammat laitteistopohjat tai raudoitustyöt.

Osion koon mukaan:

U80–U120:a voidaan käyttää pienempiin putki- ja laitetukiin. U140–U200 soveltuu pääkaappirakenteisiin ja telinepohjaan. Raskaammissa raudoituksissa ja suuremmissa jalustoissa voidaan harkita suurempia osia, kuten U250–U300, todellisen kuormituksen mukaan.

Seinän paksuuden mukaan:

0,8–1,2 mm käytetään yleensä kevyeen sijoitteluun ja ei-kantaviin sovelluksiin; 1,5–2,0 mm soveltuu tavallisiin tukirakenteisiin; 2,5–3,0 mm on tarkoitettu raskaampiin tuki- ja vahvistuskohteisiin.

Lopullinen profiilikoko tulee vahvistaa jännevälin, kuorman, kiinnitystavan ja asennusolosuhteiden mukaan, eikä vain profiilikoon mukaan.

Pinta- ja käyttöympäristö

Vakiotuote toimitetaan luonnonmustana teräksenä ilman galvanoitua pinnoitetta. Tämä tekee myöhemmästä leikkaamisesta, hitsauksesta ja porauksesta helppoa ja mahdollistaa tarvittaessa pohjusteen, maalin tai muun sopivan pintakäsittelyn.

Tuote sopii parhaiten:

Kuivatut sisätilat tehtaat ja työpajat

Laitteiden tukikehykset

Putkien ja kaapelien tukirakenteet

Varusteiden pohjat

Sisätilojen väliseinät ja kotelot

Upotetut teräskomponentit

Ohjaus- ja sijoitusrakenteet

Kevyt teräskorjausprojektit

Ulkorakenteille, rannikkoalueille, jatkuvalle kosteudelle tai hapoille ja emäksille altistuville ympäristöille korroosiosuojaus on määritettävä ennen tuotantoa.

Mukautettu käsittely ja joukkotoimitus

U-kanava voidaan valmistaa projektipiirustusten mukaan sen sijaan, että se olisi rajoitettu vakiovarastokokoihin. Käytettävissä oleva prosessointi sisältää esirei'itetyt reiät, raot, kulmaleikkauksen, kulmaleikkauksen, kiinteäpituisen leikkauksen ja ei-standardimitat.

Projekteissa, joissa käytetään toistuvia tukikomponentteja, esikäsittely voi vähentää työmaan leikkaamista ja poraamista. Ostajat voivat toimittaa tarjousta pyytäessä piirustuksia, poikkileikkauksen mitat, reikien etäisyydet, pituusvaatimukset ja materiaalilaadun.

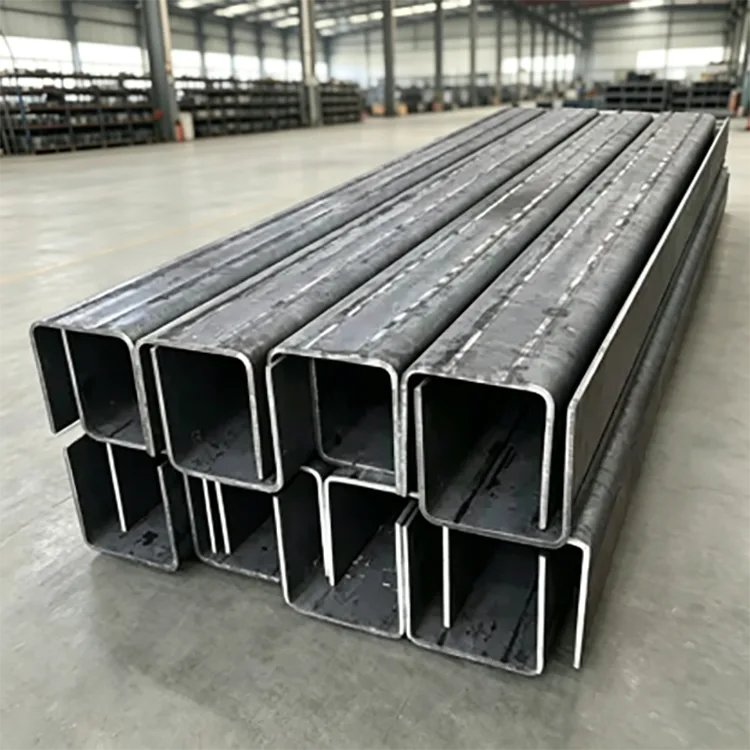

Suuremmille tilauksille tuotanto voidaan järjestää halutun kokoyhdistelmän ja toimitusaikataulun mukaan, mittojen tarkastus tehdään ennen niputtamista ja lähetystä.

Tehtaan laadunvalvonta

Laadunvalvonta alkaa tulevasta teräskelasta, jossa materiaalilaatu ja perusmittaolosuhteet tarkistetaan ennen muovausta.

Tuotannon aikana tärkeimmät ohjauspisteet ovat nauhan vaaitus, rullamuovauksen vakaus, profiilien mitat, suoruus, reiän sijainti ja leikkauspituus. Muotoilun jälkeen profiilit oikaistaan ​​toissijaisesti ja lopullinen visuaalinen ja mittatarkastus.

Erityistä huomiota kiinnitetään vääntymiseen, muodonmuutoksiin, reunojen kuntoon ja sakeuteen erien välillä. Esirei'itetyille tuotteille tarkastetaan myös reiän sijainti ja etäisyys, koska nämä mitat vaikuttavat suoraan asennukseen.

Tämä tuotantotapa on tärkeä projekteissa, joissa toimitetun U-kanavan on sovitettava piirustukset ja se on koottava muiden valmistettujen komponenttien kanssa ilman toistuvaa paikkakorjausta.

FAQ

K1: Onko kylmämuovattu U-kanava vahvempi kuin tavallinen kanavateräs?

Sopiviin kevyisiin ja keskiraskaisiin sovelluksiin kylmämuovaus lisää työkarkaisua ja voi tarjota suuremman lujuuden muotoillulle materiaalille. Osa on myös mitoiltaan säännöllinen ja muodonmuutoksia kestävä, kun se on oikein valittu ja asennettu. Voimakkaasti kuormitetuille perusrakenteille vaaditun kuormituslaskelman tulee määrittää, tarvitaanko raskaampaa kanavaa vai lujaa osaa.

Q2: Voiko U-kanava korvata perinteisen kanavateräksen?

Se voi korvata perinteisen kanavateräksen monissa kevyissä ja keskiraskaissa sovelluksissa, kuten kannattimissa, kannakkeissa, koteloissa, upotetuissa rakenteissa ja laitepohjassa. Sen ei pitäisi automaattisesti korvata raskaita pääpalkkeja tai rakenteita, jotka ovat alttiina merkittäville iskuille tai keskittyneille kuormituksille.

Q3: Pystytkö esirei'imään reikiä ja leikkaamaan epätyypillisiä pituuksia?

Kyllä. Esilävistys, kulmaleikkaus, uritus, kulmaleikkaus ja ei-standardi kiinteät pituudet voidaan valmistaa piirustusten mukaan. Tämä mahdollistaa komponenttien saapumisen valmiina kokoamista varten.

Q4: Mitä eroa on U-kanavan ja C/Z-orren osien välillä?

C- ja Z-profiileja käytetään pääasiassa katto- ja seinäorreissa. U-profiileja käytetään yleisemmin kannattimiin, jalustoihin, upotettuihin osiin, kiinnityskanaviin, ohjaimiin ja asemointirakenteisiin. Valinnan tulee noudattaa todellista rakenteellista tehtävää.

K5: Vääntyykö tai vääntyykö kylmämuovattu U-kanava helposti?

Oikein valmistettu osa käy läpi monivaiheisen muotoilun, mitoituksen ja oikaisun kiertymisen ja muodonmuutosten hallitsemiseksi sovellettavien standardivaatimusten mukaisesti. Oikea materiaali, seinämän paksuus, poikkileikkauksen koko ja asennustapa ovat myös tärkeitä mittavakauden säilyttämiseksi käytössä.

Q6: Kumpi on parempi, Q235B vai Q355B?

Q235B soveltuu yleisiin valotukiin ja kotelointiin. Q355B tarjoaa suuremman lujuuden ja soveltuu paremmin raskaampiin laitepohjaan, suurempiin jänneväliin ja raudoitustöihin, kun rakennesuunnittelu sitä vaatii.

Q7: Voiko pinta olla galvanoitu tai maalattu?

Kyllä. Vakiotuote on luonnonmusta teräs, joten se voidaan työstää sopivalla pohjamaalilla, maalilla, jauhemaalauksella tai galvanoimalla projektiympäristön ja korroosiovaatimusten mukaan.
