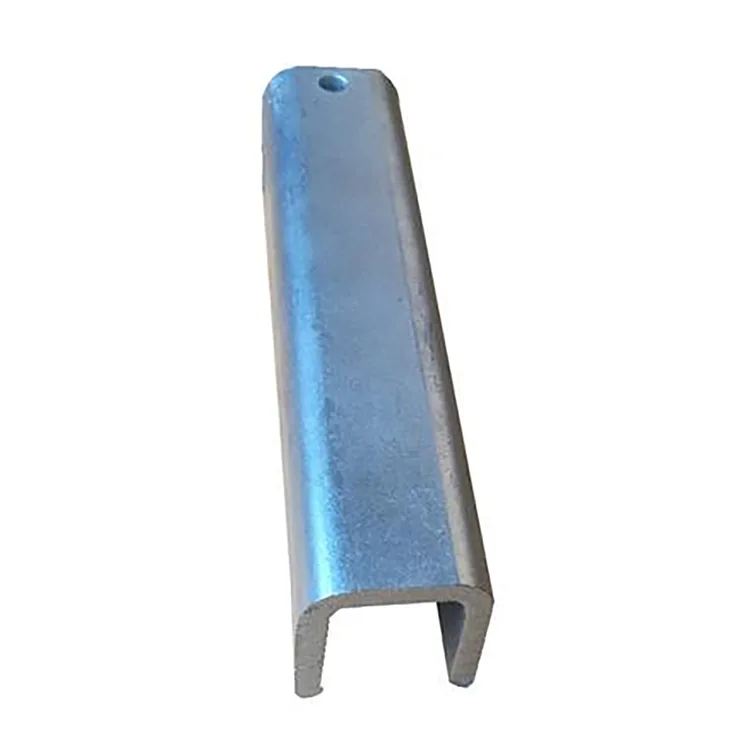

Galvanoitu U-kanava

Galvanoitu U-kanava valitaan, kun projekti tarvitsee avoimen teräsprofiilin komponenttien kiinnittämiseen, sijoittamiseen tai tukemiseen ulkona suljetun putken tai perinteisen C/Z-orren sijaan.

U-muotoinen osa muodostaa jatkuvan alustan ja sivulaipat pultteja, kiinnitystä ja liittämistä varten. Sitä käytetään yleisesti laitteiden jalustoissa, putkituissa, aurinkosähkörakenteissa, ulkokehyksissä, upotetuissa kannattimissa ja kunnallisissa asennuksissa.

Valmistusjärjestys on tärkeä. Teräsnauha rullataan ensin vaadittuun U-profiiliin, jonka jälkeen leikataan ja lävistetään. Valmis osa esikäsitellään kemiallisesti ja kuumasinkitään. Tämä lähestymistapa välttää galvanoidun nauhan taivuttamisen lopulliseen muotoon ja tarjoaa sinkkisuojan muotoillulle osalle, mukaan lukien U-kanavan sisäpuolelle.

Ulkoprojekteissa oikea yhdistelmä ei ole vain "paksumpi sinkki = parempi". Poikkileikkauksen koko, teräslaatu, seinämän paksuus, rakenteellinen kuormitus, altistumisympäristö ja odotettu käyttöaika on otettava huomioon yhdessä.

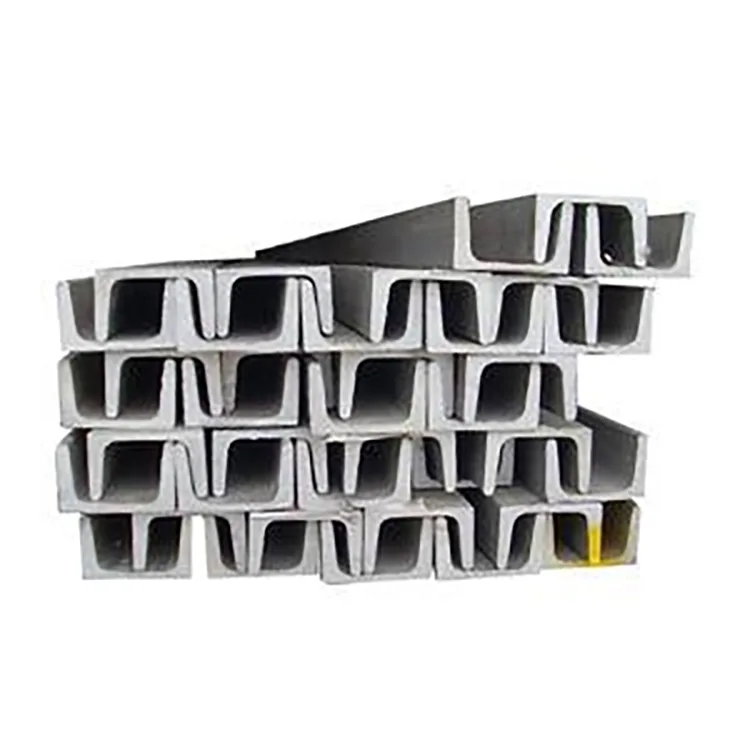

Leikkauksen geometrialla on merkitystä

U-kanavan tärkein etu on sen avoin geometria.

Alaosa muodostaa jatkuvan laakeripinnan, kun taas kahta sivulaippaa voidaan käyttää pulttiliitoksissa, puristimissa, kannakkeissa ja asemointikomponenteissa. Tämä tekee siitä hyödyllisen, kun asentajat tarvitsevat pääsyn yhteyteen avoimelta puolelta.

Verrattuna C- tai Z-osaan, U-kanava on yleensä kätevämpi laitteiston alustoihin, putkenkannattimiin ja sijoitusrakenteisiin. C- ja Z-osat valitaan yleisemmin niiden rakenteellisen käyttäytymisen mukaan orreiksi tai kehyselementeiksi.

Projektissa, joka sisältää aurinkosähkölaitteita, ulkoputkia tai koneen tukia, U-osa voi näin ollen vähentää ylimääräisten valmistettujen kiinnikkeiden tarvetta.

Tekniset tiedot

Miksi muotoilla ensin ja galvanoida myöhemmin?

Tämän tyyppisten tuotteiden muovaus ja suurin osa valmistuksesta tulisi saada valmiiksi ennen kuumasinkitystä.

Tuotantoreitti on:

Teräsnauhan tarkastus → Tasoitus → U-profiilin rullamuovaus → CNC-leikkaus → Lävistys ja kulmien käsittely → Oikaisu → Rasvanpoisto → Peittaus → Fluxing → Kuivaus → Kuumasinkitys → Jäähdytys/passivointi → Sinkkitarkastus → Lopputarkastus → Pakkaus

Tämän järjestyksen avulla valmistaja voi hallita lopulliset U-profiilin mitat ennen galvanointia.

Se tarkoittaa myös sitä, että muotoillun profiilin reikiä, kulmia ja sisäpuolta käsitellään osana valmiita osia sen sijaan, että luotaisiin pinnoitteeseen, jonka on säilyttävä myöhemmissä muovausoperaatioissa.

Galvanoinnin jälkeen tarpeetonta taivutusta tai raskasta muovausta tulee välttää. Jos materiaali on hitsattava tai leikattava työmaalla, vaurioitunut sinkkialue tulee puhdistaa ja korjata sopivalla sinkkipitoisella pinnoitteella.

Sinkkipinnoitteen valinta

Sinkkipinnoite tulee sovittaa todelliseen korroosioympäristöön.

85 μm+ sopii lähtöarvoksi tavallisiin ulkokäyttöön sisämaassa, jossa altistuminen on suhteellisen kohtalaista.

120–180 μm:n pinnoitusta voidaan harkita kosteissa tehtaissa, maatalous- ja karjankasvatuslaitoksissa, joenvarsiasennuksissa ja muissa paikoissa, joissa kosteus on pysyvämpi.

200–275 μm:lle raskaampi pinnoite on tarkoitettu voimakkaampaan korroosiolle altistuviin projekteihin, kuten rannikkoalueisiin, satamiin, kemikaalilaitoksiin ja jätevesiympäristöihin. Tarkka pinnoitusvaatimus tulee silti varmistaa projektin korroosioluokkaa ja soveltuvaa spesifikaatiota vastaan.

Paksumpi sinkkikerros ei kompensoi alamittaista teräsprofiilia. Korroosiosuojaus ja rakennesuunnittelu tulee arvioida erikseen.

Q235B vai Q355B?

Teräslaadun tulee noudattaa rakenteellista kuormitusta eikä sinkkivaatimusta.

Q235B on käytännöllinen valinta yleisiin laitetukiin, ulkokiinnikkeisiin, putkitukiin, aurinkosähköisiin apurakenteisiin ja yleisiin kunnallisiin sovelluksiin.

Q355B soveltuu paremmin raskaampiin sovelluksiin, kuten suuriin laitealuksiin, raskaampiin tukirakenteisiin, kovaan tuuli- tai lumiolosuhteisiin sekä projekteihin, joissa rakennesuunnittelu vaatii lujampaa terästä.

Toimitetulle tuotevalikoimalle Q355B:n kuvataan tarjoavan noin 30 % suuremman kuormituksen samalla poikkileikkauskoolla soveltuvissa suunnitteluolosuhteissa. Tätä tulisi käsitellä projektin ja suunnittelun vertailuna eikä yleisenä korvaavana sääntönä. viimeinen osa tulee tarkastaa tekniseen kuormaan nähden.

U-kanavan koko ja seinämän paksuus

U80–U300-mallisto mahdollistaa osan sovittamisen erilaisiin tukikuormitukseen.

U80–U120 soveltuu kevyiden putkien kannattimiin, pieniin laitekannattimiin, sijoittelukomponentteihin ja toissijaisiin kasvihuonerakenteisiin.

U140–U200 kattaa monia yleisiä ulkokäyttöön tarkoitettuja tukisovelluksia, mukaan lukien aurinkosähköiset apurakenteet, laitekannat ja kunnalliset asennukset.

U220–U300 soveltuu paremmin raskaampiin laitekantoihin, suurempiin tukirakenteisiin ja suurempaa leikkauskapasiteettia vaativiin projekteihin.

Seinän paksuudelle:

1,2–1,4 mm: kevyet kannattimet, kohdistuselimet ja ei-ensisijaiset tukisovellukset

1,5–2,0 mm: yleinen valikoima ulkopuolisille tukirakenteille ja laitepohjalle

2,2–3,0 mm: raskaammat kuormat, suuret tuet, voimakkaat tuuli-/lumialueet ja sovellukset, jotka vaativat parempaa muodonmuutoskestävyyttä

Lopullinen paksuus tulee laskea todellisen jännevälin, liitäntätavan ja kuormituksen perusteella.

Sovellukset

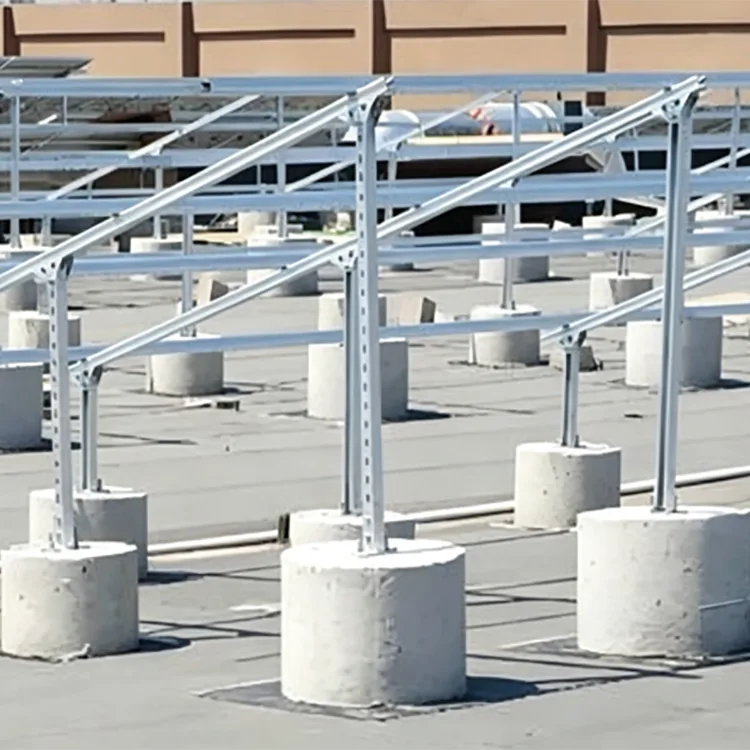

Aurinkosähkö- ja tuulivoimarakenteet

Galvanoituja U-profiileja voidaan käyttää uusiutuvan energian ulkoasennuksissa laitteiston alustoissa, kiinnitysosissa, sijoitusrakenteissa ja apukannattimissa. Jos hankkeessa on 25 vuoden suunnitteluvaatimus, sinkkipinnoite tulisi valita todellisen ympäristöaltistuksen mukaan sen sijaan, että määritettäisiin sama pinnoite jokaiseen paikkaan.

Rannikko- ja satama-alueet

Suolasuihku ja jatkuva kosteus kiihdyttävät paljaan teräksen korroosiota. U-muotoisia galvanoituja profiileja, joissa on paksumpi pinnoite, voidaan käyttää ulkovarusteiden kannattimiin, upotettuihin jalustoihin ja kiinnitysrakenteisiin, kun leikkausgeometria on sopiva.

Karjankasvatus- ja maatalouslaitokset

Ilmanvaihtojärjestelmät, putkistot, laitekannattimet ja kasvihuonerakenteet voivat altistua korkealle kosteudelle ja ammoniakkipitoisille ilmakehille. Galvanoitu teräs tarjoaa paremman korroosiosuojan kuin suojaamaton musta teräs näissä olosuhteissa.

Kemialliset ja jätevesilaitokset

Laitetuet, putkien kiinnitysrakenteet ja ulkorungot voivat hyötyä kuumasinkitystä, jos ympäristö on yhteensopiva sinkityn teräksen kanssa. Erittäin aggressiivista kemiallista altistumista varten täydellinen korroosiosuojajärjestelmä on määriteltävä kemiallisen väliaineen mukaan.

Kuntien ulkorakenteet

Käyttökohteita ovat suojakaiteen jalustat, valaistukseen liittyvät tuet, liikennevälineiden kiinnitysrakenteet, maisemakehykset ja muut ulkoteräskomponentit.

Tehtaan ulkotuet

Sitä voidaan käyttää esillä olevien putkistojen, laitetukien, ulkoisten kiinnitysrakenteiden ja teollisuuslaitosten ympärillä olevien tukien kiinnittämiseen.

Kaksi tyypillistä projektihakemusta

Rannikon teollisuuspuisto

Noin 2 km:n päässä rannikosta sijaitsevaan ulkovarustetukiprojektiin valittiin Q355B-sinkitty U-profiili 220 μm:n sinkkipinnoitteella laitteiden kannakkeiksi ja upotetuiksi alustaksi. Raskaampi pinnoite määriteltiin suolasuihkualtistuksen vuoksi, kun taas lujempaa terästä käytettiin rakenteellisen kuormituksen vaatimuksen vuoksi. U-profiili yksinkertaisti myös laitteiden sijoittelua ja pulttiliitoksia.

Karjankasvatuslaitoksen päivitys

Laajamittainen sika- ja siipikarjalaitos tarvitsi korroosionkestäviä tukiosia laitteisiin ja putkiin korkean kosteuden ympäristössä, jossa altistuminen ammoniakkille. Tukirakenteissa ja kiinnitysosissa käytettiin galvanoituja Q235B U-profiileja. Avoin profiili mahdollisti kätevän asennuksen ja säädön, kun taas galvanoitu pinta vähensi toistuvan korroosiokäsittelyn tarvetta.

Missä galvanoitu U-kanava ei ole paras valinta

U-kanavan ei pitäisi automaattisesti korvata jokaista toista teräsprofiilia.

Kattoorreille C- tai Z-osat voivat tarjota sopivamman rakennemuodon.

Suljetuissa rakenneosissa, joissa vääntövastus, suljettu geometria tai ulkonäkö ovat tärkeitä, neliön tai suorakaiteen muotoiset ontot osat voivat olla parempia.

Kuivissa sisäsovelluksissa päällystämätön kylmämuovattu U-kanava voi olla taloudellisempi, jos korroosiosuojausta ei vaadita.

Erittäin aggressiivisissa kemiallisissa ympäristöissä kuumasinkitys yksinään ei välttämättä tarjoa vaadittua suojaa. Kemiallinen väliaine, pitoisuus, lämpötila ja altistusaika tulee tarkistaa ennen materiaalin valintaa.

Galvanoitu U-kanava vs musta U-kanava

U-leikkauksen perusgeometria voi pysyä samana, mutta käyttöolosuhteet ovat erilaiset.

Laadunvalvonta ennen toimitusta

Tarkastuksen tulee kattaa sekä teräsprofiili että galvanoinnin laatu.

Ennen galvanointia U-profiilista tarkistetaan poikkileikkauksen mitat, suoruus, vääntö, reiän asento ja leikkaustarkkuus. Tämä on tärkeää, koska sinkkipinnoite ei korjaa telamuovauksen aikana syntyneitä mittaongelmia.

Galvanoinnin jälkeen tarkastajat tarkistavat pinnan paljaiden alueiden, liiallisen sinkin kertymisen, kuoriutumisen, halkeamien ja muiden näkyvien vikojen varalta. Sinkkipinnoitteen paksuus voidaan mitata sovitun tarkastusmenetelmän mukaan.

Projektitilauksista voidaan toimittaa materiaalitodistukset, mittatarkastuspöytäkirjat, sinkkipinnoitteen tarkastustulokset ja muut laatuasiakirjat ostajan vaatimusten mukaisesti.

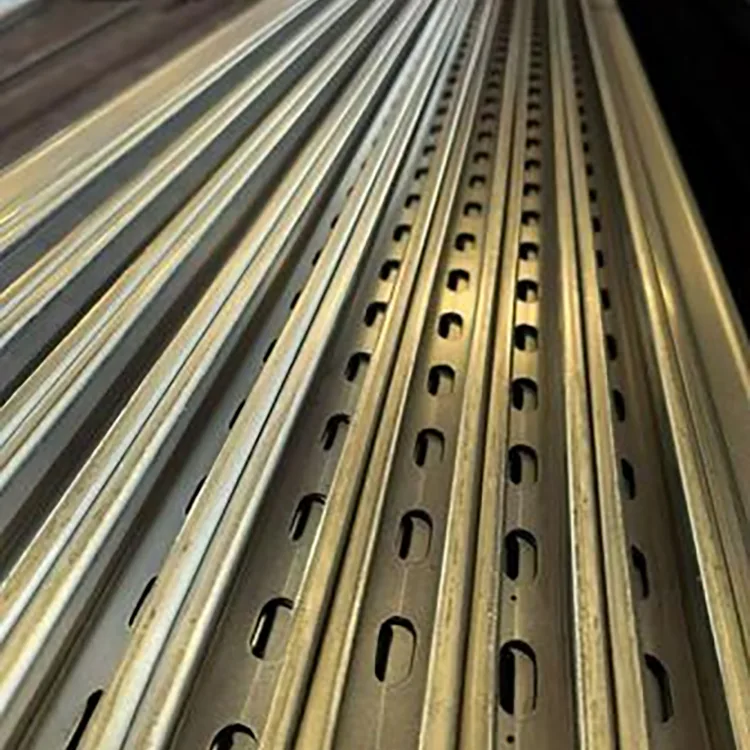

Käsittely ja tilausvalmistus

U-kanava voidaan toimittaa vakiona suorana osana tai käsitellä ennen galvanointia.

Tyypillisiä räätälöityjä operaatioita ovat kiinteäpituinen leikkaus, lävistys, kulmaleikkaus, reikien asemointi ja ei-standardi osien valmistus. Näiden toimenpiteiden suorittaminen ennen galvanointia auttaa pitämään käsitellyt alueet suojassa lopullisella sinkkipinnoitteella.

Suuremmissa projekteissa ostajien tulee toimittaa leikkauspiirustus sekä reikäkuvio, tarvittava pituus, teräslaatu, seinämän paksuus ja korroosioympäristö. Tämä antaa valmistajalle mahdollisuuden lainata valmiita eritelmiä pelkän raaka U-osan sijaan.

Hankinnan tarkistuslista

Ennen kuin teet tilauksen, vahvista nämä kohdat:

1.U-osan koko: U80–U300 tai projektikohtainen mitta.

2. Teräslaatu: Q235B tai Q355B.

3. Seinän paksuus: rakenteellisen kuormituksen ja jänteen perusteella.

4. Sinkkipinnoite: 85 μm+, 120–180 μm tai 200–275 μm altistuksen mukaan.

5. Rei'itys: halkaisija, väli ja sijainti, jos esirei'itys vaaditaan.

6.Pituus: vakio- tai projektikohtainen kiinteä pituus.

7. Sovellettava standardi: nykyinen projektispesifikaatio ja vaadittu galvanointistandardi.

8. Tarkastusasiakirjat: materiaalitodistus, mittatarkastus ja sinkkipinnoitusraportti tarvittaessa.

Nämä tiedot riittävät välttämään yleisimmän ostovirheen: sinkittyjen U-profiilien vertailun vain tonnihinnan perusteella jättäen huomioimatta teräslaadun, seinämän paksuuden ja sinkkipinnoitteen.

FAQ

Q1: Voidaanko U-kanavan sisäpuoli galvanoida?

Kyllä. Tuote muotoillaan ensin ja sen jälkeen kuumasinkitään, joten U-profiili sinkitään valmiiksi profiiliksi. Todellinen pinnoitteen peitto tulee tarkistaa sovittujen tarkastusvaatimusten mukaisesti.

Q2: Miksi muovaus ennen galvanointia on parempi?

Se välttää valmiin sinkkipinnoitteen muodostamisen mekaanisesti lopulliseen U-muotoon. Leikkaus, lävistys ja suuret muovaustoimenpiteet voidaan suorittaa ennen galvanointia, jonka jälkeen suoritetaan lopullinen korroosiosuojakäsittely.

Q3: Vahingoittaako hitsaus galvanoitua pinnoitetta?

Hitsauksen lämpö vaikuttaa hitsin ympärillä olevaan sinkkipinnoitteeseen. Hitsauksen jälkeen alue tulee puhdistaa ja korjata sopivalla sinkkipitoisella pinnoitteella.

Q4: Voidaanko U-kanavaa käyttää 25 vuoden aurinkosähköprojekteihin?

Sitä voidaan käyttää siellä, missä profiili ja korroosiojärjestelmä täyttävät projektin vaatimukset. Rannikkoalueilla tai erittäin syövyttävissä paikoissa tulee harkita raskaampaa sinkkipinnoitetta ja mahdollisesti lisäsuojajärjestelmää.

Q5: Kumpi on parempi ulkokäyttöön, Q235B vai Q355B?

Kumpikaan luokka ei ole yleisesti parempi. Q235B soveltuu moniin normaalikuormarakenteisiin, kun taas Q355B valitaan, kun vaaditaan suurempaa rakenteellista lujuutta. Arvosanan tulee noudattaa teknistä laskelmaa.

Q6: Mitä eroa on U- ja C-kanavalla?

U-kanavaa käytetään yleisesti jalustoissa, kiinnitys-, sijoittelu- ja tukirakenteissa, joissa sen avoin profiili on kätevä liitäntöihin. C-kanavaa käytetään yleisemmin rakenteellisena kehyksenä tai orreena. Oikea valinta riippuu kuormituspolusta ja liitännän rakenteesta.

Kysymys 7: Voidaanko ei-standardi U-kanavakokoja valmistaa?

Kyllä. Poikkeavista profiilimitoista, seinäpaksuuksista, pituuksista ja reikäkuvioista voidaan keskustella piirustusten ja projektivaatimusten perusteella.

Q8: Sopiiko galvanoitu U-kanava rannikkoalueille?

Kyllä, jos sinkkipinnoite ja rakennespesifikaatio on valittu todellista korroosioympäristöä varten. Voimakkaalle suolasuihkualtistukselle voidaan harkita raskaampaa pinnoitetta, kuten 200–275 μm, yhdessä projektin korroosiosuojausvaatimusten kanssa.
