Artikkelin tiivistelmä: A kuumavalssattu I-palkkion laajalti käytetty rakenneteräsprofiili, joka on suunniteltu tarjoamaan käytännöllistä taivutuskestävyyttä ja luotettavaa tukea teollisuusrakennuksille, laitekantoille, tasoille ja putkitelineille. Sen poikkileikkauksen geometrian, teräslaadun, mittojen, valmistusprosessin ja pinnan suojauksen ymmärtäminen auttaa insinöörejä ja ostotiimejä valitsemaan sovelluksiinsa oikean tuotteen.Ronghengtoimittaa kuumavalssattuja I-palkkeja laatuluokissa Q235B ja Q355B, yleisillä kooilla 10# - 63# ja vakiopituuksilla 6 m, 9 m ja 12 m. Tässä oppaassa kerrotaan, kuinka voit arvioida tekniset tiedot, vertailla materiaalivaihtoehtoja ja laatia tarkemman teräksen hankintasuunnitelman.

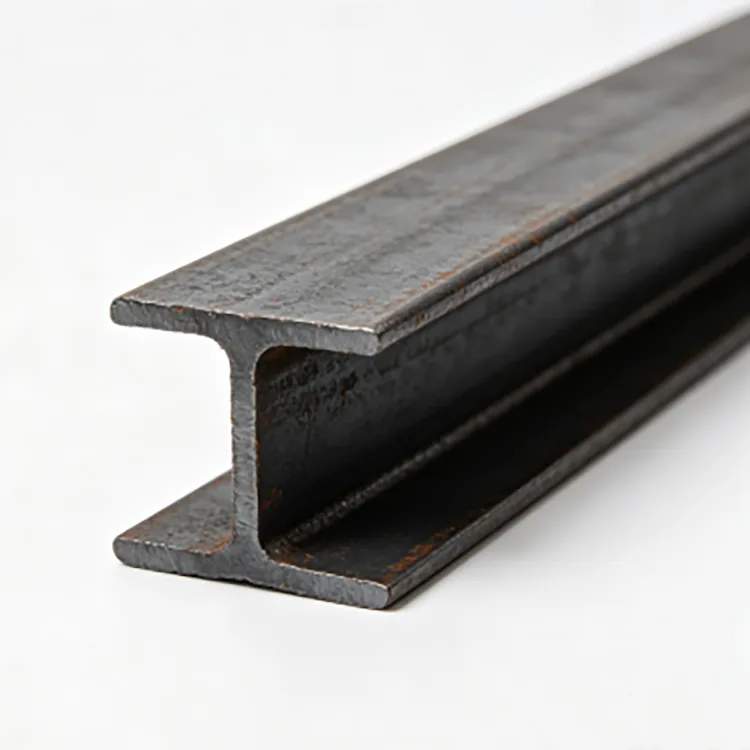

Kuumavalssattu I-palkki on rakenneteräsprofiili, joka valmistetaan valssaamalla kuumennettua terästä useiden muovauskulkujen läpi. Sen poikkileikkaus koostuu kahdesta vaakasuuntaisesta laipasta, jotka on yhdistetty pystysuoralla uumalla ja muodostavat tunnistettavan I-muotoisen profiilin. Tämä geometria jakaa materiaalin tehokkaasti vastustaen taivutusta, mikä tekee osasta sopivan moniin kantaviin sovelluksiin.
Toisin kuin erillisistä teräslevyistä koottu valmistettu palkki, tavallinen kuumavalssattu I-palkki saa peruspoikkileikkauksen muotonsa suoraan valssauksen aikana. Tämä vähentää tarvetta valmistaa perusosa pitkittäislevyhitsauksella ja tarjoaa standardoidun profiilin myöhempää valmistusta varten.
Rongheng toimittaa kuumavalssattuja I-Beam-tuotteita Q235B- ja Q355B-laatuina. Saatavilla oleva valikoima sisältää yleiset kiinalaiset standardikoot 10# - 63#, kiinteäpituinen leikkaus ja lisäkäsittely saatavilla vahvistettujen projektivaatimusten mukaan.
Uuma yhdistää ensisijaisesti laipat ja edistää leikkauskestävyyttä, kun taas laipat tarjoavat suuren osan osan taivutusvastuksesta. Todellinen suorituskyky riippuu kuitenkin koko poikkileikkauksen ominaisuuksista, teräslaadusta, tukiolosuhteista, kuormituskuviosta ja rakennesuunnittelusta.
Kuumavalssaus muotoilee terästä korotetuissa lämpötiloissa, jolloin materiaali kulkee muototelojen läpi helpommin kuin huoneenlämpötilassa. I-palkissa peräkkäiset valssaustoimenpiteet muodostavat rainan ja laipat ja tuovat osan kohti määritettyjä mittoja.
Tyypillinen tuotantojakso sisältää seuraavat vaiheet:
Tarkat valmistus- ja tarkastusjärjestelyt riippuvat tuotantolaitoksesta ja sovellettavasta tuotestandardista. Ostajan kannalta olennaista on varmistaa, että valmis palkki täyttää sovitut profiilin mittojen, materiaalilaadun, pituuden ja pinnan kunnon vaatimukset.
Kuumavalssatun I-palkin valinta vaatii muutakin kuin nimelliskoon tunnistamista. Ostajien tulee vahvistaa osan nimitys, teräslaatu, mittastandardi, pituus, käsittelyvaatimukset ja toimitusehdot ennen tilauksen tekemistä.
Seuraavassa taulukossa on yhteenveto tärkeimmistä Ronghengin kuumavalssatun I-palkkivalikoiman toimitustiedoista.
| Erittely | Käytettävissä olevat vaihtoehdot tai tiedot | Mitä ostajien tulee vahvistaa |
|---|---|---|
| Tuotetyyppi | Kuumavalssattu rakenteellinen I-palkki | Vaadittu poikkileikkausprofiili |
| Teräslaatu | Q235B, Q355B | Rakennepiirustuksissa ilmoitettu laatu |
| Kokoalue | 10#–63# | Tarkka osion nimitys ja sarja |
| Jakson sarja | a-sarjan ja b-sarjan vaihtoehdot | Oikea mittakokoonpano |
| Vakiopituudet | 6 m, 9 m, 12 m | Vaadittu varastopituus tai leikkausaikataulu |
| Pinnan kunto | Musta kuumavalssattu teräs | Onko lisäpinnoitus tarpeen |
| Käsittelyvaihtoehdot | Leikkaus, poraus, viisto, oikaisu, purseenpoisto | Piirustuksen yksityiskohdat ja käsittelytoleranssit |
| Sovellettava standardi | GB/T 706-2016; muista vaatimuksista voidaan keskustella | Vaaditut standardit ja hyväksymiskriteerit |
| Tarkastusasiakirjat | Materiaalitodistukset ja sovitut tarkastuspöytäkirjat projektin vaatimusten mukaisesti | Vaaditut asiakirjat ja tarkastuksen laajuus |
Nämä vaihtoehdot eivät korvaa projektikohtaisia määrityksiä. Todelliset mitat, laipan leveys, rainan paksuus, yksikköpaino ja toleranssit vaihtelevat valitun osan ja sovellettavan standardin mukaan. Ostajien tulee pyytää asiaankuuluvat mittatiedot sen sijaan, että he olettaisivat, että kaikilla saman nimelliskokoalueen palkkeilla on samat ominaisuudet.
Lisätietoja tuotteesta saat Rongheng Steel I-Beams -tuotekategoriassa.
I-muotoinen profiili tekee kuumavalssatuista I-palkeista käyttökelpoisia rakenteissa, joissa taivutuskestävyys, käytännöllinen valmistus ja yhteensopivuus vakiintuneiden teräsrakennemenetelmien kanssa ovat tärkeitä. Niiden soveltuvuus on silti varmistettava kunkin sovelluksen teknisillä laskelmilla.
Laitepohjan osalta ostajien tulee ottaa huomioon tärinä, keskittyneet kuormat, asennusasennot ja toistuvat käyttövoimat. Rakennusrakenteissa jänneväli, palkkien etäisyys, liitosyksityiskohdat, taipumarajat ja yleinen vakaus voivat olla yhtä tärkeitä.
Kevyesti kuormitetulla alustalla toimiva palkki ei välttämättä sovellu nosturia tukevaan rakenteeseen tai koneeseen, johon kohdistuu merkittäviä dynaamisia voimia. Sovelluskohtaisen suunnittelun tulee aina ohjata lopullista valintaa.
Q235B ja Q355B ovat yleisiä rakenneteräslaatuja, joita käytetään erilaisiin teknisiin vaatimuksiin. Pääasiallinen huomio on se, täyttävätkö materiaalille määritellyt mekaaniset ominaisuudet suunnitteluvaatimukset yhdistettynä valittuun palkkiosuuteen.
Q235B:tä harkitaan usein yleisessä rakennevalmistuksessa, mukaan lukien tehtaan tukikehykset, alustat, laitekannattimet ja muut sovellukset, joissa sen määritellyt ominaisuudet ovat riittävät. Sen soveltuvuus riippuu suunnittelukuormista, osien mitoista, liitostiedoista ja sovellettavasta standardista.
Q355B tarjoaa korkeamman myötörajan kuin Q235B sovellettavan materiaalistandardin mukaisesti. Se voidaan valita, kun projekti vaatii suurempaa materiaalilujuutta tai kun insinööri arvioi, että se on sopiva aiottuihin kuormitusolosuhteisiin.
Suurempi lujuus ei kuitenkaan automaattisesti tee pienempää palkkia hyväksyttäväksi. Taipuma, paikallinen ja yleinen vakaus, liitäntäkapasiteetti, tarvittaessa väsymys ja muut suunnittelun tarkistukset voivat silti vaikuttaa valintaan.
| Vertailutekijä | Q235B | Q355B |
|---|---|---|
| Yleinen sijoittelu | Tavallinen rakenneteräslaatu | Lujampi rakenneteräslaatu |
| Mahdolliset sovellukset | Yleiset kehykset, alustat ja tuet | Sovellukset, joissa vaaditaan korkeampaa määriteltyä materiaalilujuutta |
| Palkin koon valinta | On täytettävä rakennelaskelmat | On täytettävä rakennelaskelmat |
| Hitsaus ja valmistus | Noudata sovellettavia arvosanavaatimuksia ja hyväksyttyjä menettelyjä | Noudata sovellettavia arvosanavaatimuksia ja hyväksyttyjä menettelyjä |
| Lopullinen valinta | Perustuu teknisiin eritelmiin | Perustuu teknisiin eritelmiin |
Ennen tilaamista varmista vaadittu laatu rakennepiirustuksista ja materiaalispesifikaatioista. Lajien korvaaminen toisella ilman hyväksyntää voi vaikuttaa vaatimustenmukaisuuteen, valmistusmenetelmiin tai rakenteelliseen suorituskykyyn.
I-palkit ja H-palkit ovat molemmat rakenneteräsprofiileja, joissa on uuma ja kaksi laippaa, mutta niiden poikkileikkaussuhteet ja poikkileikkausominaisuudet voivat vaihdella merkittävästi. Perinteisissä I-palkeissa on yleensä kapeammat laipat, kun taas H-palkeissa on yleensä leveämmät laipat ja profiili, joka sopii erilaisiin rakenteellisiin vaatimuksiin.
| Vertailukohta | I-Beam | H-palkki |
|---|---|---|
| Poikkileikkauksen ulkonäkö | Tyypillisesti kapeammat laipat suhteessa leikkaussyvyyteen | Tyypillisesti leveämmät laipat |
| Yhteinen rakenteellinen rooli | Palkit, alustat, laitetuet ja valitut kehyselementit | Pilarit, rakennuskehykset ja muut kantavat osat |
| Suunnittelunäkökohdat | Leikkausmoduuli, leikkausvastus, vakaus ja taipuma | Poikkileikkauksen ominaisuudet, vakaus, aksiaalikuormat, taivutus ja liitokset |
| Vaihdettavuus | Edellyttää teknistä tarkastusta | Edellyttää teknistä tarkastusta |
Kumpikaan profiili ei ole yleisesti ylivoimainen. Sopiva valinta riippuu kuormitustiestä, jännevälistä, tukiolosuhteista, osan suunnasta, liitossuunnittelusta ja asiaankuuluvista osien ominaisuuksista. Vaihtoa ei tule koskaan tehdä pelkästään siksi, että kaksi profiilia näyttävät samanlaisilta tai niillä on vertailukelpoinen nimellissyvyys.
Useita rakenneprofiileja vaativissa projekteissa voidaan myös tarkastella Ronghengin teräsrakenneosia ja vertailla saatavilla olevia tuoteluokkia.
Tuotteiden laatuun liittyy muutakin kuin visuaalinen ulkonäkö. Kuumavalssatun I-palkin osalta ostajien tulee varmistaa, että toimitettu osa vastaa ostotilausta ja että sen mitat, materiaalin tunniste ja pinnan kunto täyttävät sovitut hyväksymiskriteerit.
Käytännön tarkastussuunnitelma voi kattaa seuraavat kohdat:
Vakiomustat kuumavalssatut I-palkit eivät sisällä automaattisesti korroosiosuojapinnoitetta. Pinta säilyttää normaalisti valssaushilsettä ja lisäsuojaus saattaa olla tarpeen käyttöympäristöstä riippuen.
Sisäkäyttöön kuivissa olosuhteissa määritetty musta pinta saattaa olla riittävä. Ulkoasennukset, kosteat tilat, rannikkopaikat ja kemiallisesti aggressiiviset ympäristöt voivat vaatia sopivaa maalijärjestelmää, kuumasinkitystä tai muuta suunniteltua suojapinnoitetta.
Kun galvanointi on määritelty, leikkaus, poraus ja muut valmistustoimenpiteet on yleensä sovitettava yhteen ennen pinnoitusta. Tämä auttaa vähentämään paljastetun teräksen määrää, joka muutoin tarvitsisi suojaavan korjauksen käsittelyn jälkeen. Lopullinen pinnoitejärjestelmä tulee valita ympäristön, suunnittelun keston, huoltosuunnitelman ja projektin vaatimusten mukaan.
Selkeät ostospesifikaatiot auttavat vähentämään materiaalien yhteensopimattomuutta, tarpeetonta valmistusta ja asennusviiveitä. Ennen tarjouksen pyytämistä valmistele seuraavat tiedot aina kun mahdollista.
Esimerkiksi projektissa, joka vaatii 12 m palkkeja, joissa on poratut kiinnitysreiät, tulee määrittää sekä lopullinen leikkauspituus että reikien paikat. Jos tilauksessa mainitaan vain palkin koko ja määrä, toimittajalla ei välttämättä ole tarpeeksi tietoa tarvittavien prosessoitujen komponenttien valmistukseen.
Rongheng voi koordinoida vakioleikkauksia, kiinteäpituista leikkausta, porausta, viistoa, oikaisua ja purseenpoistoa sovittujen vaatimusten mukaisesti. Täydellisten piirustusten ja yhdistetyn leikkausluettelon toimittaminen helpottaa tilauksen tarkastelua ennen tuotantoa tai lähetystä.
Sitä käytetään yleisesti tehdasrakenteissa, kattoon liittyvissä palkeissa, tasoissa, laitteiden pohjassa, putkitelineissä, varaston kehyksissä ja teollisuuden tukirakenteissa. Erityissovellus on verrattava rakennesuunnitelmaan.
Rongheng luettelee yleisen kokoalueen 10# - 63#, mukaan lukien a-sarjan ja b-sarjan vaihtoehdot. Tarkat mitat ja teoreettiset yksikköpainot riippuvat valitusta lohkon nimestä.
Yleiset vakiopituudet ovat 6 m, 9 m ja 12 m. Kiinteäpituisesta leikkauksesta voidaan keskustella myös vahvistettujen projektimittojen ja tilausvaatimusten mukaan.
Q355B:llä on korkeampi myötöraja, mutta sopiva laatu riippuu suunnittelusta, kuormitusolosuhteista, osan koosta, valmistusvaatimuksista ja sovellettavasta standardista. Korkeampi materiaalilujuus ei yksinään takaa parempaa yleistä rakenteellista suorituskykyä.
Ei automaattisesti. Näillä kahdella profiililla voi olla erilaiset leikkausominaisuudet ja rakenteellinen käyttäytyminen. Vastuullisen rakennesuunnittelijan tulee tarkastaa ja hyväksyä kaikki vaihdot.
Kyllä. Leikkaus, poraus, viisto, oikaisu ja purseenpoisto voidaan järjestää sovittujen käsittelyvaatimusten mukaisesti. Ostajien tulee toimittaa tarvittavat piirustukset, mitat ja toleranssit ennen tilaamista.
Tavallinen musta kuumavalssattu pinta ei vastaa erityistä korroosiosuojapinnoitetta. Ympäristöstä riippuen projekti voi vaatia maalausta, kuumasinkitystä tai muuta sopivaa suojajärjestelmää.
Sisällytä osan nimi, teräslaatu, sovellettava standardi, määrä, vaadittu pituus, käsittelytiedot, pintakäsittely, tarkastusvaatimukset ja toimituskohde. Nämä tiedot auttavat toimittajaa arvioimaan tilauksen tarkemmin.
Teoreettinen paino lasketaan kertomalla valitun osan julkaistu painoyksikkö sen pituudella. Esimerkiksi osuuden, jonka teoreettinen yksikköpaino on 20 kg/m ja pituus 12 m, teoreettinen paino on 240 kg. Valitun osuuden todellinen yksikköpaino on vahvistettava ja sopimuksessa tulee määrittää selvitystapa.
Kyllä. Kansainväliset tilaukset voidaan koordinoida sovittujen osien spesifikaatioiden, käsittelyvaatimusten, tarkastusasiakirjojen, pakkausten, konttien lastaamisen ja vientiasiakirjojen mukaisesti. Toimitusjärjestelyt tulee vahvistaa jokaisen tilauksen kohdalla.
Kuumavalssattu I-palkki voi tarjota tehokkaan rakenneratkaisun, kun sen mitat, teräslaatu ja profiiliominaisuudet vastaavat projektin vaatimuksia. Onnistunut hankinta vaatii muutakin kuin hintojen vertailua: ostajien tulee tarkistaa sovellettava standardi, varmistaa oikea osasarja, määritellä käsittely- ja korroosiosuojaus sekä asettaa selkeät tarkastus- ja toimitusvaatimukset.
Rongheng tukee rakenneteräksen hankintaa kuumavalssatuilla Q235B- ja Q355B-I-palkeilla, yleisillä kooilla 10# - 63#, vakiopituuksilla 6 m, 9 m ja 12 m sekä sovituilla käsittelyvaihtoehdoilla. Olitpa ostamassa terästä tehdasrakenteeseen, laitepohjaan, teollisuusalustalle tai putkitelineelle, tarkat tekniset tiedot voivat auttaa tehostamaan valmistusta ja vähentämään vältettävissä olevia hankintariskejä.
