RonghengtarvikkeetKylmämuovattu U-kanavateräsprofiilit teollisuuslaitteiden kannattimiin, rakennekehyksiin, putkitukiin, upotettuihin komponentteihin ja muihin teräksen valmistussovelluksiin. Nämä U-muotoiset osat on valmistettu muotoilemalla asteittain huoneenlämpötilassa teräsnauhaa, ja ne tarjoavat käytännöllisen yhdistelmän hallittua geometriaa, tehokasta materiaalin käyttöä ja mukautettavat mitat projekteihin, jotka vaativat luotettavia, asennusvalmiita teräskomponentteja.
Kylmämuovattu U-kanava on teräsprofiili, joka valmistetaan taivuttamalla teräsnauhaa huoneenlämpötilassa U-muotoiseksi poikkileikkaukseksi. Avoimen geometrian ansiosta se soveltuu laitealustalle, ohjausrakenteille, tukikehyksille, koteloille ja erilaisille valmistetuille kokoonpanoille. Verrattuna raskaampiin tavanomaisiin profiileihin, kylmämuovatut profiilit voivat tarjota hyödyllisen lujuus-paino-tasapainon, kun ne on suunniteltu oikein suunniteltuja kuormia varten. Rongheng tarjoaa teräsvaihtoehdot Q235B ja Q355B, profiilikoot U80–U300, paksuudet 0,8–3,0 mm ja vakiopituudet 6, 9 tai 12 metriä tuotetietojen mukaan. Tämä opas selittää valmistusmenetelmät, käytännön edut, sovellukset, tekniset tiedot, ostonäkökohdat ja huoltovaatimukset, jotta ostajat voivat valita projekteilleen oikean teräskanavan.
1. Mikä on kylmämuovattu U-kanava?
2. Kuinka kylmämuovattu U-kanava valmistetaan?
3. Mitkä ovat tärkeimmät edut?
4. Missä kylmämuovattua U-kanavaa käytetään?
5. Mitkä tekniset tiedot ovat tärkeimpiä?
6. Kylmämuovattu U-kanava vs. kuumavalssattu kanavateräs

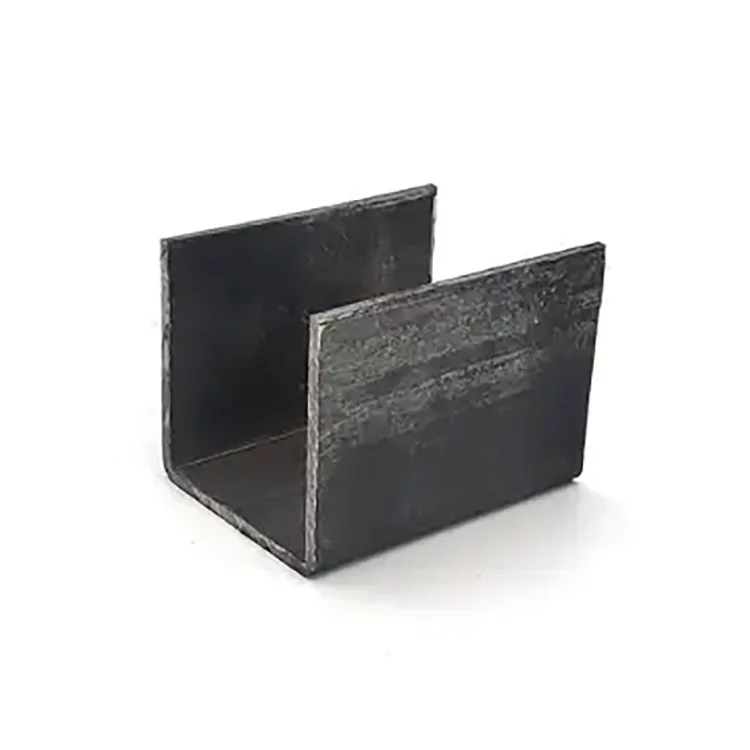

Kylmämuovattu U-kanava on avoin teräsprofiili, jossa on keskiuuma ja kaksi samaan suuntaan ulottuvaa laippaa. Tämä konfiguraatio luo U-muotoisen profiilin, joka voidaan integroida tukirakenteisiin, asennuskokoonpanoihin, laitekehyksiin ja muihin valmistettuihin komponentteihin.
Toisin kuin kuumavalssattu kanavateräs, joka saa muotonsa korkeassa lämpötilassa valssattaessa, kylmämuovattu U-kanava valmistetaan taivuttamalla teräsnauhaa asteittain huoneenlämpötilassa. Tämän valmistusmenetelmän avulla profiilin mitat ja laipan geometria voidaan räätälöidä tiettyihin sovelluksiin.
Kylmämuovatut kanavat ovat erityisen hyödyllisiä, kun projekti vaatii suhteellisen kevyitä teräskomponentteja, toistettavia mittoja ja suoraviivaista valmistusta. Niiden suorituskyky riippuu teräslaadusta, paksuudesta, profiilin geometriasta, liitosrakenteesta ja kuormituksesta. Siksi sopivan profiilin valinta vaatii enemmän kuin sen ulkomittojen vertailua.
Rongheng tarjoaa kylmämuovattuja teräsprofiileja teollisiin ja rakenteellisiin sovelluksiin vakio- ja räätälöityillä vaihtoehdoilla projektin vaatimusten mukaan. Ostajat voivat tarkastella Cold-Formed U-Channel -tuotetietoja arvioidakseen saatavilla olevia teknisiä tietoja ja käsittelypalveluita.
Valmistusprosessi on suunniteltu muuntamaan litteä teräsnauha yhtenäiseksi avoimeksi profiiliksi. Valmistuslinjasta ja tilausvaatimuksista riippuen päävaiheet sisältävät tyypillisesti materiaalin valmistelun, muovauksen, mittatarkastuksen ja viimeistelytoimenpiteet.
Tuotanto alkaa teräsnauhalla, joka valitaan vaaditun laadun, paksuuden, mekaanisten ominaisuuksien ja käyttökohteen mukaan. Rongheng listaa Q235B:n ja Q355B:n tämän tuotevalikoiman materiaalivaihtoehtoihin.
Sopiva laatu tulee vahvistaa soveltuvan suunnittelustandardin ja projektin spesifikaatioiden perusteella, eikä valita pelkästään nimellislujuuden perusteella.
Teräsnauha kulkee muodostustelojen läpi, jotka muodostavat vähitellen keskirainan ja laipat. Progressiivinen muotoilu jakaa muodonmuutoksen useisiin vaiheisiin, mikä auttaa määrittämään vaaditun poikkileikkausgeometrian.
Telan kohdistus, materiaalin tasaisuus ja työkalujen kunto voivat vaikuttaa suoruuteen, laipan kulmiin ja mittojen tasaisuuteen.
Kun tarvittava profiili on muodostettu, se voidaan leikata määrättyihin pituuksiin. Tilauksesta riippuen lisäkäsittely voi sisältää valmiiksi rei'itettyjä reikiä, rakoja ja muita mukautettuja mittoja, jotka on suunniteltu yksinkertaistamaan asennusta.
Valmiit osat tulee tarkistaa sovittujen eritelmien perusteella. Tarkastuspisteitä voivat olla radan mitat, laipan mitat, paksuus, pituus, suoruus ja näkyvän pinnan kunto.
Varmista soveltuva tarkastussuunnitelma ja asiakirjat toimittajalta ennen tuotantoa, erityisesti projekteissa, joissa on tiukat mittatoleranssit tai rakenteelliset vaatimustenmukaisuusvaatimukset.
Kylmämuovauksen avulla valmistajat voivat valmistaa profiileja teräsnauhasta käyttämättä samaa kuumamuovausreittiä kuin perinteiset kuumavalssatut kanavat. Sovelluksissa, joissa suunnittelu sallii suhteellisen ohuet osat, tämä lähestymistapa voi vähentää komponenttien painoa ja materiaalin kulutusta.
Ohuempi teräs ei kuitenkaan automaattisesti ole taloudellisempaa. Lopullisessa suunnittelussa on otettava huomioon kantavuus, paikallinen nurjahdus, taipuma, liitoksen lujuus ja vaadittu käyttöikä.
Progressiivinen rullamuovaus tukee toistettavia poikkileikkausmittoja tuotantoajojen aikana. Johdonmukaisuus on tärkeää, kun useat kanavat on kohdistettava kannattimien, kiinnittimien, asennuslevyjen tai muiden teräsosien kanssa.
Valmistusurakoitsijoiden osalta mittojen yhtenäisyys voi vähentää asennusvaikeuksia ja tarpeettomia säätöjä kokoonpanon aikana.
Avoin U-muotoinen profiili tarjoaa helppopääsyiset pinnat kohdistamista ja liittämistä varten. Suunnittelusta riippuen se voidaan leikata, porata, lävistää tai liittää hitsattuihin kokoonpanoihin.
Valmiiksi leikatut pituudet ja tarkasti sijoitetut reiät voivat myös vähentää toissijaista prosessointia asennuspaikalla, mikäli valmistustiedot on vahvistettu ennen valmistusta.
Teollisuusprojekteilla on harvoin samat mittavaatimukset. Räätälöidyt pituudet, reikien sijainnit, raot ja epätyypilliset mitat voivat auttaa sovittamaan kanavan tiettyyn tukirunkoon tai laitekokoonpanoon.
Ostajien tulee toimittaa tekniset piirustukset tai selkeät mittatiedot varmistaakseen, että toimitettu osa vastaa suunniteltua asennusta.
Kylmämuovattu teräs voi tarjota tehokkaan lujuus-paino-tasapainon, kun sen geometria ja paksuus sopivat tarkoitettuihin kuormituksiin. Lopullinen rakenteellinen suorituskyky riippuu muustakin kuin teräslaadusta: rainan syvyys, laipan leveys, paksuus, tukematon pituus, jäykistys ja liitosyksityiskohdat ovat tärkeitä.
Kantavissa sovelluksissa insinöörien tulee tarkistaa osa soveltuvan suunnittelustandardin avulla sen sijaan, että luottaisivat yleisiin tuotekuvauksiin.
Avoin profiili tekee kylmämuovatusta U-kanavasta sopivan monenlaisiin teollisuus- ja valmistussovelluksiin sisätiloissa.
Ulkoasennuksissa, kosteissa ympäristöissä tai syövyttäville aineille altistuvissa paikoissa ostajien tulee arvioida galvanoinnin, maalauksen tai muun sopivan korroosiosuojajärjestelmän tarve. Päällystämätöntä kylmämuovattua osaa ei automaattisesti pitäisi olettaa sopivaksi pitkäaikaiseen ulkoaltistukseen.
Oikean U-kanavan valinta edellyttää selkeää ymmärrystä käytettävissä olevasta profiilivalikoimasta ja todellisista työolosuhteista. Ronghengin listatut tuotetiedot sisältävät seuraavat viitetiedot.
| Tekniset tiedot | Käytettävissä oleva vaihtoehto | Ostoharkinta |
|---|---|---|
| Profiilin koko | U80-U300 | Vahvista tarkka radan syvyys, laipan mitat ja leikkauspiirustus. |
| Teräslaatu | Q235B, Q355B | Yhdistä laatu suunnittelukuormien ja sovellettavien standardien mukaan. |
| Seinän paksuus | 0,8-3,0 mm | Tarkista kuormitusvaatimukset, paikallinen nurjahdus ja liitännän suorituskyky. |
| Vakiopituus | 6 m, 9 m tai 12 m | Valitse pituudet, jotka sopivat kuljetus- ja asennussuunnitelmiin. |
| Leikkauspalvelu | Mukautettu leikkaus saatavilla | Vahvista valmis pituus ja mittatoleranssi. |
| Reikien käsittely | Valmiiksi rei'itetyt reiät ja raot saatavilla | Anna reiän halkaisija, etäisyys ja sijaintipiirustukset. |
| Epätyypilliset mitat | Räätälöidyistä vaatimuksista voidaan keskustella | Vahvista toteutettavuus, työkalut, kustannukset ja toimitusaika. |
| Pinnan suojaus | Vahvista vaadittu viimeistely toimittajalta | Ota huomioon kosteus, korroosiolle altistuminen ja huoltotarpeet. |
Tärkeää:Nämä tiedot ovat viitteellisiä tuotteen valinnassa, eivätkä korvaa projektikohtaista teknistä tiedotetta. Tarkista osien tarkat mitat, toleranssit, materiaalitodistukset, pinnan viimeistely ja sovellettavat standardit ostoasiakirjoista.
Sekä kylmämuovatuilla että kuumavalssatuilla kanavaosilla on käytännöllinen rooli teräksen valmistuksessa. Paras valinta riippuu rakenteellisista vaatimuksista, käytettävissä olevista mitoista, valmistustoleransseista ja projektin kustannuksista.
| Vertailutekijä | Kylmämuovattu U-kanava | Kuumavalssattu kanavateräs |
|---|---|---|
| Valmistusmenetelmä | Teräsnauha muodostuu asteittain huoneenlämpötilassa | Kuumavalssausprosessilla muotoiltu teräs |
| Tyypillinen osiosuunnittelu | Soveltuu usein suhteellisen ohutseinäisille, kevyille profiileille | Yleisesti saatavilla tavanomaisissa rakennekanavaosissa |
| Mittojen mukauttaminen | Profiilin geometria ja käsittely voidaan räätälöidä määritettyjen vaatimusten mukaan | Valikoima noudattaa yleensä saatavilla olevia valssattujen profiilien sarjoja, tarvittaessa lisävalmisteita |
| Painon huomioitavaa | Voi vähentää painoa, jos suunnittelu sallii ohuemmat osat | Valitaan usein raskaampiin rakennesovelluksiin, jotka edellyttävät sopivia profiiliominaisuuksia |
| Tyypillisiä käyttötarkoituksia | Laitetuet, kehykset, ohjaimet ja kevyt teräsvalmistus | Rakenteelliset rungot, tuet ja sovellukset, jotka vaativat sopivia raskaampia osia |
| Suunnitteluvaatimukset | Tarkista paikallinen nurjahdus, taipuma, liitokset ja profiilin ominaisuudet | Tarkista osien ominaisuudet, kuormitus, liitännät ja sovellettavat rakennestandardit |
Kumpikaan valmistusmenetelmä ei ole yleisesti ottaen parempi. Kylmämuovatut profiilit voivat olla edullisia kevyissä sovelluksissa ja räätälöidyssä valmistuksessa, kun taas kuumavalssatut kanavat voivat olla sopivampia projekteihin, jotka vaativat raskaampia osia. Insinöörien tulee verrata osien todellisia ominaisuuksia ja todennettua suunnittelukapasiteettia ennen lopullisen päätöksen tekemistä.
Luotettava ostopäätös alkaa sovelluksesta eikä pelkästään tuotteen nimestä. Seuraavat vaiheet voivat auttaa projektipäälliköitä, insinöörejä ja hankintatiimejä määrittelemään vaatimuksensa.
Tunnista kuormat, tukematon jänneväli, tukiolosuhteet, liitäntäjärjestelyt ja odotettu palveluympäristö. Anna nämä tiedot rakennesovelluksista vastaavalle insinöörille, jotta osa voidaan valita ja tarkistaa asianmukaisesti.
Määritä radan syvyys, laipan leveys, materiaalin paksuus, laipan kulma ja muut geometriset vaatimukset. Leikkauksen kokotarra ei yksin välttämättä kuvaa kaikkia tarkan valmistuksen edellyttämiä mittoja.
Q235B ja Q355B ovat saatavilla Ronghengin kylmämuovattujen U-kanavien valikoimassa. Sopiva laatu tulee valita suunnittelulaskelman, sovellettavan materiaalistandardin ja projektidokumentaation mukaan.
Määritä tarvittavat pituudet, reikien sijainnit, raot ja muut käsittelytiedot ennen tilauksen tekemistä. Täydelliset piirustukset auttavat vähentämään työmaan muutoksia ja estämään toimitettujen profiilien ja asennuskomponenttien välisiä epäsuhtauksia.
Hankintaryhmien tulee arvioida kokonaiskustannukset, mukaan lukien:
Tämä lähestymistapa auttaa ostajia vertailemaan tarjouksia johdonmukaisesti ja tunnistamaan projektille sopivimman vaihtoehdon.
Tuotteen laatu vaikuttaa asennuksen tehokkuuteen, rakenteelliseen suorituskykyyn ja valmistettujen kokoonpanojen pitkäaikaiseen luotettavuuteen. Ostajien tulee asettaa selkeät tarkastusvaatimukset ennen valmistuksen aloittamista.
Tarkista radan syvyys, laipan leveys, paksuus, kokonaispituus, suoruus ja muut kriittiset mitat hyväksytyn piirustuksen perusteella. Kokoonpanoissa käytettävien komponenttien mittojen yhteensopivuus on erityisen tärkeää.
Vahvista teräslaatu ja pyydä tarvittavat materiaaliasiakirjat, jos projekti sitä vaatii. Materiaalin tunnistaminen ja jäljitettävyys voivat olla tärkeitä säännellyissä tai kantavissa sovelluksissa.
Tarkasta profiili näkyvien vaurioiden, muodonmuutosten ja olosuhteiden varalta, jotka voivat häiritä valmistusta tai pinnoitusta. Jos korroosiosuojaus on määritetty, vahvista pinnoitetyyppi ja sovellettavat tarkastuskriteerit.
Vaativissa rakennesovelluksissa tarkastuksen ja hyväksynnän tulee noudattaa projektispesifikaatiota ja soveltuvia suunnittelustandardeja. Huoltovaatimusten tulee heijastaa todellista palveluympäristöä ja valittua pintasuojausjärjestelmää.
Kylmämuovattu U-kanava valmistetaan taivuttamalla asteittain teräsnauhaa huoneenlämpötilassa, kun taas perinteinen kuumavalssattu kanavateräs muotoillaan kuumavalssaamalla. Kylmämuovattuja profiileja käytetään usein kevyisiin profiileihin ja räätälöityyn valmistukseen, kun taas kuumavalssatut kanavat valitaan yleensä raskaampiin rakennesovelluksiin. Oikea valinta riippuu vaadituista mitoista, poikkileikkauksen ominaisuuksista ja mitoituskuormista.
Rongheng listaa Q235B:n ja Q355B:n saatavilla oleviksi materiaalivaihtoehdoiksi kylmämuovatussa U-kanavaisessa tuotevalikoimassaan. Ostajien tulee vahvistaa vaadittu laatu, mekaaniset ominaisuudet, materiaaliasiakirjat ja sovellettavat standardit ennen tilaamista.
Kyllä. Luettelossa olevat vaihtoehdot sisältävät räätälöidyn leikkauksen, valmiiksi rei'itetyt reiät, urat ja ei-standardimitat, jotka vahvistetaan. Ostajien tulee toimittaa yksityiskohtaiset piirustukset, mitat, määrät ja käsittelyvaatimukset, jotta toimittaja voi arvioida toteutettavuuden ja tarjouksen yksityiskohdat.
Sitä voidaan käyttää ulkona, kun materiaali, rakennesuunnittelu ja korroosiosuojajärjestelmä sopivat ympäristöön. Päällystämätön teräs saattaa vaatia lisäsuojaa kosteudelta ja syövyttävältä altistumiselta. Ostajien tulee vahvistaa käytettävissä oleva pintakäsittely ja odotetut huoltoolosuhteet toimittajalta.
Valinta riippuu käytetystä kuormituksesta, jännevälistä, tukiolosuhteista, liitossuunnittelusta, teräslaadusta ja sovellettavista rakennevaatimuksista. Kantavissa sovelluksissa pätevän insinöörin tulee tarkistaa profiilin ominaisuudet ja rakennekapasiteetti. Rongheng voi tarkistaa määritetyt mitat ja projektitiedot löytääkseen sopivat tuotevaihtoehdot.
Ilmoita vaadittu profiilikoko, uuma- ja laipan mitat, paksuus, teräslaatu, pituus, määrä, pinnan viimeistely ja mahdolliset reiän tai uran vaatimukset. Sisällytä rakenneprojektien osalta asiaankuuluvat piirustukset, suunniteltu sovellus ja tekniset standardit. Nämä tiedot auttavat toimittajaa laatimaan tarkemman tarjouksen ja toimitusehdotuksen.
Kylmämuovattu U-Channel on käytännöllinen teräsprofiili laitteiden kannattimille, teollisuusrungoille, ohjausrakenteille, upotetuille komponenteille ja muihin valmistussovelluksiin, joissa profiilin geometrialla, materiaalitehokkuudella ja asennuksen yhteensopivuudella on merkitystä. Oikean tuotteen valinta edellyttää teräslaadun, paksuuden, profiilin mittojen, kuormituksen, korroosiolle altistumisen ja käsittelyvaatimusten huolellista harkintaa. Rongheng tarjoaa Q235B- ja Q355B-vaihtoehtoja, U80–U300-profiilikoot ja räätälöityjä käsittelypalveluita vahvistettujen eritelmien mukaisesti. Jos hankit teräskanavia teollisuusprojektiin, laitekokoonpanoon tai räätälöityyn valmistustarpeeseen,ota meihin yhteyttäkeskustellaksesi piirustuksistasi, teknisistä vaatimuksistasi, tilausmäärästäsi ja toimitus-odotuksistasi. Selkeästi määritelty spesifikaatio on ensimmäinen askel kohti luotettavaa ja kustannustehokasta teräksen toimitusratkaisua.
-
